Caractéristiques de désignation principales

La croûte de la sous-station est conçue en fonction de la technologie avancée étrangère et de la réalité physique. Nous fournissons de nombreux types de matériaux de croûte tels que le panneau en acier inoxydable en acier en acier en aluminium et le matériau non métallique (fibre de verre).

Le côté HV utilise le commutateur de charge ou le disjoncteur de vide. Le transformateur pourrait être de type hélicoïde et de type sec et de type sec.

La preuve de la boîte est la structure des doubles couches et entre les couches est remplie de mousse. Il y a des planches indépendantes dans la salle HV et LV, et dans la salle du transformateur installera le radiateur et l'équipement de refroidissement du contrôleur thermique automatique.

Remarque: Nous proposons des produits personnalisés spéciaux en fonction des besoins du client.

Général

Les produits de la série YB () sont une sorte d’équipement qui assemble l’appareil de commutation MT, le transformateur, l’équipement de distribution BT ensemble selon un schéma de connexion fixe. Cette sous-station de série convient aux unités de quartier, aux hôtels, aux chantiers à grande échelle et aux immeubles de grande hauteur dont la tension est de 12kV / 24kV/36kV/40.5kV, la fréquence est de 50Hz et la capacité est inférieure à 2500kvA.

Environnement de service

a) Température de l'air: Température maximale: + 40; Température minimale: -25
b) humidité: humidité moyenne mensuelle 95%; Humidité moyenne journalière 90%.
c) Altitude au-dessus du niveau de la mer: altitude maximale d'installation: 2500 m
d) Air ambiant non apparemment pollué par des gaz corrosifs et inflammables, des vapeurs, etc.
e) Pas de secousse violente fréquente

Spécifications techniques principales

Nom	Unité	équipement à haute tension	Transformateur	Equipement basse tension
Tension nominale	kv	12/24/36	(12/24/36)/0.4	0.4
Courant nominal	A	630	3/75-150/3750	Moins de 4000
La fréquence	HZ	50
Capacité nominale	Quel	50-2500
Pfr résister	kv	42/50/70/95		2.5
Était un	kv	75/125/170/185
Niveau de protection de la croûte		IP23	Type d'huile 55; type sec 65	IP23
Grade bruyant	db
Dimensions de l'aspect	mm	Selon le schéma de circuit de câblage de primauté
Chambre Haute Tension		Chambre Basse Tension		Chambre de transformateur

Caractéristiques de désignation principales

La croûte de la sous-station est conçue en fonction de la technologie avancée étrangère et de la réalité physique. Nous fournissons de nombreux types de matériaux de croûte tels que le panneau en acier inoxydable en acier en acier en aluminium et le matériau non métallique (fibre de verre).

Le côté HV utilise le commutateur de charge ou le disjoncteur de vide. Le transformateur pourrait être de type hélicoïde et de type sec et de type sec.

La preuve de la boîte est la structure des doubles couches et entre les couches est remplie de mousse. Il y a des planches indépendantes dans la salle HV et LV, et dans la salle du transformateur installera le radiateur et l'équipement de refroidissement du contrôleur thermique automatique.

Remarque: Nous proposons des produits personnalisés spéciaux en fonction des besoins du client.

Caractéristiques des sous-stations préfabriquées 36kV / 40,5kV

Ce type de sous-stations est un équipement complet à l’extérieur, à 40,5 kV et à 0,4-12 kV, ainsi que dans les villes, les usines, les champs de pétrole, les quais, etc. Il est également utilisé sur certains chantiers de construction. Les caractéristiques sont un petit volume, une installation pratique, un fonctionnement sûr et fiable avec une automatisation élevée. Le sous-poste est combiné à une salle de commutation HT, une salle de commutation LV, une salle de relais et une salle de transformateur.

Principales spécifications techniques des sous-stations préfabriquées 36kV / 40,5kV

prénom	Unité	Equipement haute tension	Transformateur	Equipement basse tension
Tension nominale	kv	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
Courant nominal	A	Moins de 1250		Moins de 4000
La fréquence	HZ	50
Capacité nominale	Quel	1250-20000
Pfr résister	kv	70/95		42/2.5(Auxiliaire)
Était un	kv	170/185		75
Niveau de protection de la croûte		IP23	Type d'huile 55; type sec 65	IP23
Grade bruyant	db
Dimensions de l'aspect	mm	Selon le schéma de circuit de câblage de primauté

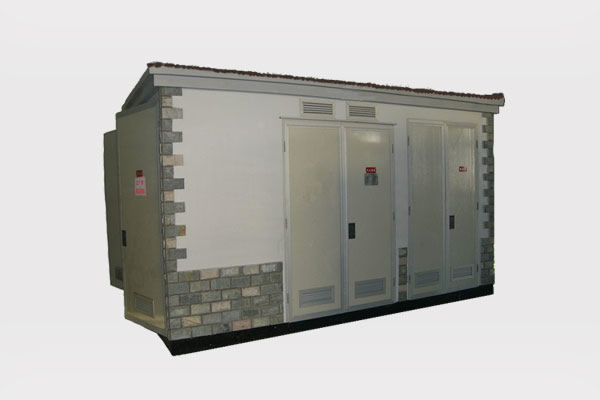

Poste de transformation préfabriqué 36kV / 40.5kV

Schémas de circuit de câblage de primauté principaux pour sous-station (40,5kV)

Remarque: nous proposons des produits spéciaux sur mesure, selon les besoins du client.

Ces équipements appartiennent également à cette catégorie de postes préfabriqués avec une fonction compacte et spéciale de haute tension, BT et transformateur sont tous souterrains. Les gens peuvent y entrer par un puits.
Cette sous-station convient à l’installation dans des parcelles et parcelles ensemencées carrées. Les clients peuvent choisir un type semi-enterré ou un type enterré.

Schéma de la sous-station à moitié enterrée

Schéma de principe de la sous-station enterrée

Sous-station préfabriquée intelligente de miniaturisation

Cette sous-station préfabriquée en série utilise un commutateur à anneau SF6 importé, car son réseau d'entrée et de sortie haute tension réalise facilement le système d'anneau de puissance. Et la sous-station choisit un système d'automatisation intégré qui peut réaliser le mode sans surveillance.
