عام

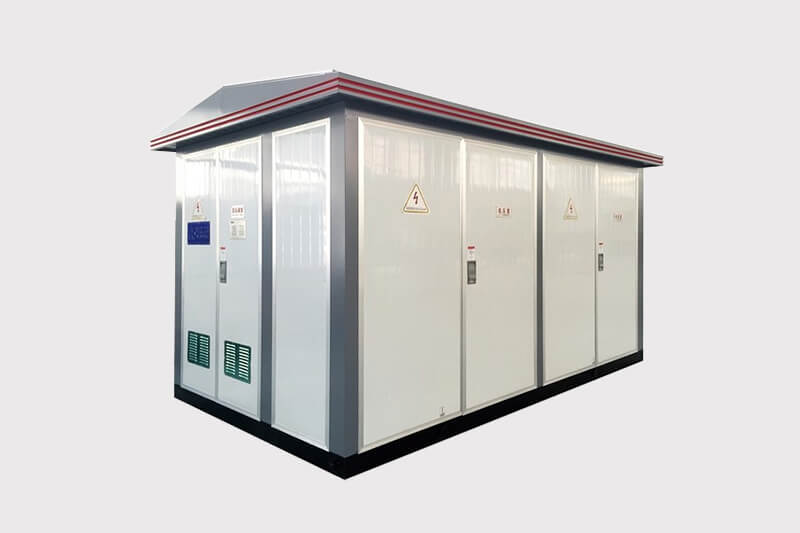

YB() سلسلة المنتجات هو نوع من مجموعة من المعدات التي تجمع جهاز التبديل MV، محول، معدات التوزيع LV معا وفقا لنظام اتصال ثابت. هذه السلسلة الفرعية هي مناسبة لوحدة حي، فندق، موقع العمل على نطاق واسع وبناء عالية أن الجهد هو 12kV / 24kV/36kV/40.5kV، والتردد هو 50Hz والقدرة تحت 2500kvA.

بيئة الخدمة

أ) درجة حرارة الهواء: درجة الحرارة القصوى: +40 درجة مئوية؛ درجة الحرارة الدنيا:-25°C)
الرطوبة: متوسط الرطوبة الشهري 95٪؛ الرطوبة اليومية متوسط 90٪ .
ج) الارتفاع فوق مستوى سطح البحر: أقصى ارتفاع
التركيب: 2500m د) الهواء المحيط
لا تلوثت على ما يبدو الغاز المسبب للتآكل والاشتعال، بخار الخ ه) لا هزة عنيفة متكررة

المواصفات التقنية الرئيسية

اسم	وحده	HV المعدات	تحويل	معدات LV
تقدير الجهد	كيلوفولت	12/24/36	(12/24/36)/0.4	0.4
تصنيف الحالية	ألف	630	3/75-150/3750	أقل من 4000
التردد	هرتز	50
تصنيف القدرات	Kva	50-2500
Pfr تحمل	كيلوفولت	42/50/70/95		2.5
كان	كيلوفولت	75/125/170/185
درجة حماية القشرة		IP23	زيت نوع 55; الجافة نوع 65	IP23
درجة صاخبة	Db
أبعاد المظهر	مم	وفقا لسيادة الأسلاك مخطط الدائرة
غرفة HV		غرفة LV		غرفة المحول

خصائص التعيين الرئيسية

تم تصميم قشرة المحطة الفرعية وفقا للتكنولوجيا المتقدمة الأجنبية والواقع المادي. نحن نقدم أنواع كثيرة من المواد القشرة مثل الألومنيوم سبائك الصلب المركبة الفولاذ المقاوم للصدأ المجلس والمواد غير المعدنية (الألياف الزجاجية).

الجانب HV استخدام مفتاح الشحن أو قواطع دائرة فراغ. المحول يمكن أن يكون نوع الزيت من نوع بإحكام مختومة ونوع جاف.

دليل على مربع هو هيكل طبقات مزدوجة وبين الطبقات مليئة رغوة. هناك لوحات مستقلة في غرفة HV وLV، وفي غرفة المحولات سيتم تثبيت السيارات سخان وحدة تحكم الحرارية ومعدات التبريد.

ملاحظة: نحن نقدم منتجات خاصة حسب الطلب وفقا لمتطلبات العميل.

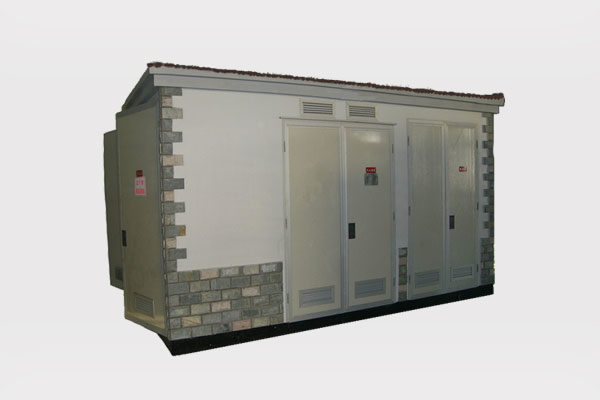

36kV/40.5kV خصائص محطة فرعية سابقة التجهيز

هذا النوع من المحطات الفرعية هي الجانب HV 40.5 كيلوفولت، LV الجانب 0.4-12 كيلو فولت و3 مرحلة استكمال في الهواء الطلق. وهي تستخدم على نطاق واسع في المدن والبلدات والمصانع وحقول النفط، وأرصفة الخ. كما أنها تستخدم مواقع البناء insome. الخصائص هي حجم صغير، وتركيب مريحة، وانخفاض التكلفة، والتشغيل الآلي عالية آمنة وموثوق بها عملية. يتم الجمع بين محطة فرعية مع غرفة التبديل HV، غرفة LVswitch، غرفة التتابع وغرفة المحولات.

المواصفات التقنية الرئيسية ل36kV/40.5kV محطة فرعية جاهزة

اسم	وحده	HV المعدات	تحويل	معدات LV
تقدير الجهد	كيلوفولت	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
تصنيف الحالية	ألف	أقل من 1250		أقل من 4000
التردد	هرتز	50
تصنيف القدرات	Kva	1250-20000
Pfr تحمل	كيلوفولت	70/95		42/2.5 (مساعدة)
كان	كيلوفولت	170/185		75
درجة حماية القشرة		IP23	زيت نوع 55; الجافة نوع 65	IP23
درجة صاخبة	Db
أبعاد المظهر	مم	وفقا لسيادة الأسلاك مخطط الدائرة
36kV/40.5kV محطة فرعية محولات الجاهزة

مخططات الدائرة الرئيسية الأسلاك للمحطة الفرعية (40.5kV)

ملاحظة: نحن نقدم منتجات خاصة حسب الطلب وفقا لمتطلبات العميل.

هذه المعدات تنتمي أيضا إلى هذه الفئة الجاهزة مع وظيفة مدمجة وخاصة من HV، LV والمحول كلها تحت الأرض. يمكن للناس الدخول في ذلك من خلال بئر.

هذه المحطة الفرعية هي مناسبة لتثبيت في قطاع بذر مربع وبارك يمكن للعملاء اختيار نصف مدفونة نوع أو نوع كامل مدفونة.

رسم خريطة محطة فرعية نصف مدفونة

رسم تخطيطي لمحطة فرعية كاملة المدفونة

تصغيرالذكية الجاهزة محطة فرعية

هذه السلسلة مسبقة الصنع محطة يستخدم مفتاح الحلقة SF6 المستوردة كما شبكتها HV الواردة والصادرة أدركت نظام حلقة الطاقة بسهولة. والمحطات الفرعية تختار نظام الأتمتة المتكاملة التي يمكن أن تحقق وضع غير المراقب.
