الشركة المصنعة المحطات الفرعية المدمجة الصينية

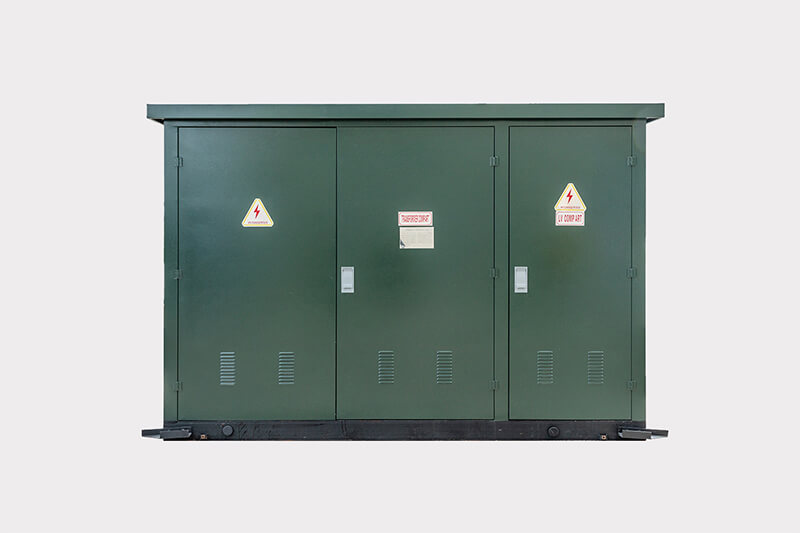

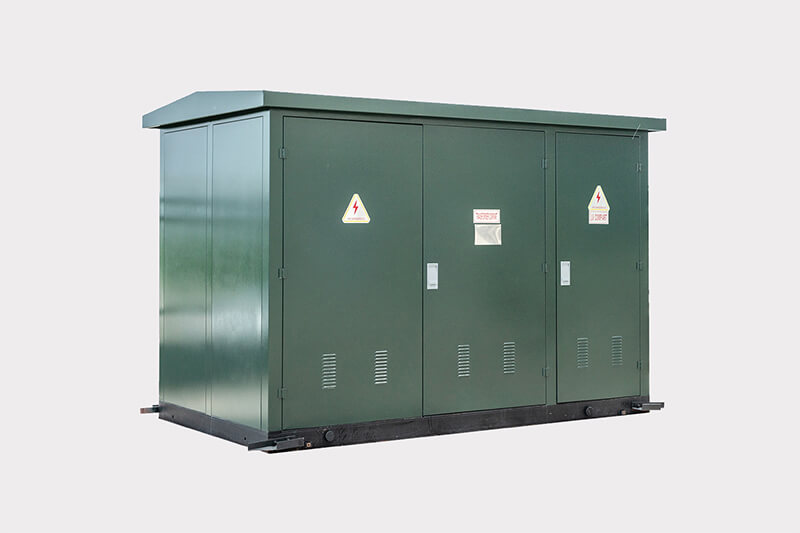

المحطات الفرعية المدمجة الجاهزة ، والمعروفة أيضًا باسم المحطات الفرعية الجاهزة. إنه معدات توزيع الطاقة المدمجة الداخلية والخارجية المسبقة التي تدمج مفاتيح المفاتيح عالية الجهد ومحول التوزيع وجهاز توزيع الطاقة منخفض الجهد وفقًا لبعض مخطط الأسلاك. يتم دمج توزيع المحول ، والتوزيع المنخفض الجهد وغيرها من الوظائف عضويا ، ويتم تثبيته في صندوق هيكل فولاذي مغلق بالكامل ومتحركة وهو مقاوم للرطوبة ، مقاوم للصدأ ، مقاوم للغبار ، إثبات القوارض ، الوقاية من الحريق ، مضاد للسرقة ، والحرارة عازلة. يعد المحطة الفرعية من نوع الصندوق مناسبة للمناجم والمصانع وحقول النفط والغاز ومحطات طاقة الرياح. يحل محل غرف توزيع البناء المدني الأصلية ومحطات الطاقة ويصبح مجموعة كاملة جديدة من أجهزة المحولات والأجهزة.
الظروف البيئية:
1. الارتفاع: ≤1000m
2. درجة الحرارة المحيطة: -25 ℃ ~ +40 ℃.
3. سرعة الرياح: ≤35m/s.
4. الرطوبة النسبية للهواء: ≤90 ٪ (+25 ℃).
5. تسارع الزلزال الأفقي: .40.4 م/ثانية ، تسارع عمودي: ≤0.2m/s.
6. مكان الاستخدام: لا ينبغي أن يكون هناك غبار موصل ومضر للمعادن ، مواد عازلة من الاضمحلال ، القابلة للاشتعال ، البضائع الخطرة المتفجرة.
7. موقع التثبيت دون اهتزاز عنيف ، الميل العمودي ليس أكثر من 3 درجات.
الهياكل:
1. بنية الصندوق
يتكون المحطات الفرعية الأوروبية المضغوطة من ثلاثة أجزاء: القاعدة والقشرة والغطاء العلوي. القاعدة مصنوعة عمومًا من الصلب القناة ، الصلب الزاوية ، الفولاذ المسطح ، صفيحة فولاذية ، وما إلى ذلك ، وهي ملحومة أو ثابتة عن طريق اتصال الترباس. تلبية احتياجات التهوية وتبديد الحرارة وخطوط المدخل والمنفذ ، يجب قطع ثقوب الشريط والثقوب المستديرة ذات الحجم المناسب في الموضع المقابلة يجب أن تكون اللوحة ، ولوحة الأسمنت ، وما إلى ذلك ، ملحومة أو متصلة بالشكل مع البراغي أو المفصلات أو الملحقات الخاصة ذات الصلة.
من أجل منع الإشعاع الشمسي القوي في الصيف الحار ، تم تجهيز قشرة الفرعية الأوروبية عمومًا بمواد عزل حرارية مع انخفاض الموصلية الحرارية مثل التعبئة في الأعلى. الحشو المستخدمة بشكل جيد: لوحة الصوف الصخرية ، ورغوة البوليسترين ، إلخ.
سوف ينتج المحول الكثير من الحرارة عند الجري ، لذا بالإضافة إلى الحفاظ على طريقة لكمة ثقب الكفوية على القشرة ، في الوقت نفسه ، يتم اعتماد طريقة زيادة منطقة تبديد الحرارة وتعزيز الحمل الحراري للهواء لتبديد الحرارة ، وفي الوقت نفسه ، يمكن تقليل تكلفة التصنيع. هناك أيضًا أنواع كثيرة من العلاجات السطحية مثل الطلاء بالرش وطلاء الخبز والبلاستيك الرش وما إلى ذلك.
2. بنية جهاز توزيع الجهد العالي
وفقًا لطريقة الخط الواردة ، يمكن تقسيمها إلى: نوع الطرفية ونوع الحلقة. وفقًا للوضع الوارد ، يمكن تقسيمه إلى: وارد من أعلى الصندوق وتوفير من الخنادق الكابل عالية الجهد تحت الأرض.
عادةً ما تعتمد المعدات مفتاح كسر تحميل سلسلة SF6 ، فإن تكلفته أعلى من مفتاح كسر تحميل الجهد العالي من سلسلة FN-10. هذا النوع من بنية التبديل عادةً عندما يكون للدائرة خطأ في الدائرة القصيرة ، يمكن أن تقطع المفتاح ، وحماية الدائرة والمعدات ذات الصلة.
بالإضافة إلى ذلك ، هناك مفاتيح فراغ ، يمكن استخدامها بمفردها أو مع الصمامات ، أو مع مفاتيح تحميل SF6 في السلسلة ، ولكن هذا سيزيد التكلفة وعادة ما يكون ضروريًا.
قياس الجهد العالي: في جهاز توزيع الجهد العالي ، إذا كان لدى المستخدم متطلبات قياس الجهد العالي ، فيجب إعداد خزانة قياس الجهد العالي.
يتكون هيكل خزانة قياس الجهد العالي بشكل عام من CT ، PT ، مقياس القياس ، جهاز التحكم عن بُعد وجهاز القياس عن بعد ، إلخ.
3. محول مقطع
تم تجهيز المحطات الفرعية الأوروبية المدمجة بغرفة محولات مستقلة ، وتتكون غرفة المحولات بشكل أساسي من: المحول ، نظام التحكم في درجة الحرارة التلقائي ، الإضاءة وسلامة السلامة ، إلخ.
عند تشغيل المحول ، سيتم إنشاء كمية كبيرة من الحرارة في محول الصندوق إلى غرفة المحولات ، وبالتالي فإن تبديد الحرارة وتهوية غرفة المحولات هي القضايا الرئيسية التي يجب مراعاتها في تصميم المحول الأوروبي المدمج. يتم تشغيل المحول ، ويتم إنشاء كمية كبيرة من الحرارة باستمرار ، بحيث تستمر درجة حرارة غرفة المحولات في الارتفاع ، خاصة عندما تكون درجة الحرارة المحيطة مرتفعة ، ترتفع درجة الحرارة بشكل أسرع ، لذلك لا يمكن للتهوية الطبيعية وتبديد الحرارة وحدها ضمان الموثوقة والموثوقة والموثوقة التشغيل الآمن للمحول.
في تصميم المحول المدمج الأوروبي ، باستثناء التهوية الطبيعية ، يتم تصميم حماية قياس درجة الحرارة بشكل عام ، ويتم استخدام العادم القسري لحل المشكلة. يتكون النظام بشكل أساسي من جهاز قياس لقياس درجة حرارة غرفة المحولات ودرجة حرارة الزيت. ثم من خلال دائرة التحكم اليدوية والتلقائية ، وفقًا لمجموعة محددة من درجة حرارة التشغيل الآمنة للمحول ، قرر ما إذا كانت مروحة العادم تحتاج إلى إدخال.
في المحول المدمج الأوروبي ، يمكن للمحول اختيار المحول المنغمس في الزيت أو محول النوع الجاف. يحتوي محول النوع الجاف على سعر أعلى ، لذلك في حالة المستخدم لا يحتوي على متطلبات خاصة ، ينبغي تفضيل المحول المنغمس في الزيت لتقليل تكلفة التصنيع. تبلغ سعة التحويل عمومًا 100-1250 كيلو فولت فيا ، ويجب ألا يتجاوز الحد الأقصى 1600 كيلو فولت.
4. بنية جهاز توزيع الجهد المنخفض
يجب أن تكون غرفة الجهد المنخفضة مختلفة في بنية التصميم وفقًا للمناسبات المختلفة للاستخدام في المؤسسات الصناعية والتعدين أو المناطق السكنية. بشكل عام ، لاستخدامها من قبل المؤسسات الصناعية والتعدين ، يجب تصميمه بشكل منفصل لإمدادات الطاقة وإمدادات الطاقة الإضاءة. في استخدام القياس المنخفض الجهد ، في ظل الظروف العادية ، يتطلب مكتب إمدادات الطاقة قياس الكهرباء على حدة ، وهو ما يرجع أساسًا إلى أن سعر وحدة الكهرباء الإضاءة أعلى عمومًا من كهرباء الطاقة. في التصميم الهيكلي لـ المحطات الفرعية المستخدمة في المنطقة السكنية ، فإن مشكلة استهلاك الطاقة ليست مطلوبة للنظر فيها.
يختلف عدد قنوات الإخراج في التصميم الهيكلي وفقًا لحجم سعة المحول والاحتياجات المختلفة للمستخدمين. سعة المحول صغيرة ، ويحتاج المستخدم إلى مخرجات أقل ، وقدرة المحول كبيرة ، المستخدم ، المستخدم يتطلب المزيد من المخرجات. يمكن أيضًا تعيين المزيد.
سمات:
1. آمنة وموثوقة
تعتمد Shell عمومًا لوحة الصلب من الألمنيوم ، والإطار مع مواد الحاوية القياسية وعملية الإنتاج التي لديها أداء جيد لمكافحة التآكل لمدة 20 عامًا مضمونة. صفيحة الختم الداخلية مصنوعة من لوحة مشبك سبيكة الألومنيوم ، وتكون السندوتشات مصنوعة من مادة عزل حرارية وعزل حراري. يتم تثبيت جهاز تكييف الهواء وإزالة الرطوبة في المربع. لا يتأثر تشغيل المعدات ببيئة المناخ الطبيعي والتلوث الخارجي ، ويمكن ضمان العملية العادية في ظل البيئة القاسية -40 ℃ ~ +40 ℃. تم إرفاق المعدات الأساسية في الصندوق بالكامل ، ولا يحتوي المنتج على جزء حي مكشوف ، والذي يمكنه تحقيق حادث صدمة كهربائيًا تمامًا ، ويمكن للمحطة بأكملها تحقيق تشغيل خالٍ من الزيت ، والأمان العالي ، والاستخدام الثانوي لنظام الأتمتة المدمج في الحواسيب الصغيرة ، وهو ما يمكن أن تدرك دون مراقبة.
2. درجة عالية من الأتمتة
يتبنى نظام الحماية التام ، وهو نظام الحماية ، معدات أتمتة المحطات الفرعية المتكاملة للأحواض الدقيقة ، والتركيب ، والتي يمكن أن تحقق القياس عن بعد ، والاتصالات عن بُعد ، والتحكم عن بُعد ، والتنظيم عن بُعد. كل وحدة لديها وظيفة تشغيل مستقلة. اكتملت وظيفة حماية الترحيل ، والتي يمكن أن تضع معلمات التشغيل في المسافة ، والتحكم في الرطوبة ودرجة الحرارة في جسم الصندوق وإنذار الدخان في المسافة ، وذلك لتلبية متطلبات لا أحد في الخدمة. مراقبة الصور عن بُعد وفقًا للحاجة.
3. تصنيع المصنع
عند التصميم ، طالما أن المصمم وفقًا للمتطلبات الفعلية للمحطة الفرعية ، يوفر مخططًا رئيسيًا للأسلاك وتصميم المعدات خارج الصندوق ، يمكن للمصنعين تنفيذ تركيب جميع المعدات وتصحيحها ، حقاً إدراك مصنع بناء المحطات الفرعية ، تقصير دورة التصميم والتصنيع. يحتاج التثبيت في الموقع فقط إلى تحديد موقع مربع ، واتصال الكابل بين الصناديق ، واتصال الكابلات الصادرة ، ومعايرة الحماية ، واختبار الإرسال وغيرها من أعمال التكليف. يحتاج المحطة الفرعية بأكملها من التثبيت إلى التكليف فقط إلى حوالي 5 ~ 8 أيام ، وتقصير فترة البناء بشكل كبير.
4. وضع مزيج مرن
هيكل محطة البلاط نوع الصندوق مضغوط ، كل صندوق يشكل نظامًا مستقلًا ، مما يجعل مزيجًا من المرونة ، من ناحية ، يمكننا جميعًا استخدام المربع ، بحيث يتم تثبيت 35 كيلو فولت و 10 كيلو فولت في المربع ، وتكوين كامل نوع مربع المحطة الفرعية. يمكن أيضًا تثبيت معدات 35kV في الهواء الطلق ، ويمكن تثبيت نظام التحكم وحماية 10KV داخل المربع. هذا الوضع المركب مناسب بشكل خاص لتحويل محطات شبكة الطاقة الريفية القديمة. باختصار ، لا يوجد وضع تركيبة ثابتة من المحطات الفرعية المدمجة ، ويمكن للمستخدم الجمع بين بعض الأوضاع بحرية وفقًا للموقف الفعلي لتلبية احتياجات التشغيل الآمن.
5. وفورات التكلفة
يقلل المحطة الفرعية من نوع الصندوق من الاستثمار بنسبة 40 ٪ ~ 50 ٪ مقارنة مع المحطات الفرعية التقليدية بنفس المقياس. إن الهندسة المدنية (بما في ذلك تكاليف اكتساب الأراضي) للمحطة الفرعية من نوع الصندوق أقل من مليون يوان أقل من محطة المحطة الفرعية التقليدية بناءً على حساب مقياس 4000KVA للمحطة الفرعية الفردية 35kV. من منظور العملية ، مربع -يمكن لمحطة فرعية من النوع إجراء صيانة قيد التشغيل ، وتقليل عبء عمل الصيانة ، وتوفير حوالي 100000 يوان من تكلفة التشغيل والصيانة كل عام ، والفائدة الاقتصادية الإجمالية كبيرة للغاية.
6. المنطقة المحتلة الصغيرة
مع احتلال محطة فرعية رئيسية 4000KVA على سبيل المثال ، سيشغل بناء محطة فرعية تقليدية 35 كيلو فولت مساحة تبلغ حوالي 3000 درجة مئوية ويتطلب الهندسة المدنية على نطاق واسع. فقط لنفس مقياس المحطة الفرعية التي تغطي مساحة 1/10 ، يمكن تثبيتها في وسط الشارع والمربع وزاوية المصنع ، تمشيا مع سياسة توفير الأراضي الوطنية.
7. شكل جميل
تصميم شكل الصندوق جميل ، على أساس ضمان موثوقية إمدادات الطاقة ، من خلال اختيار لون قذيفة المحطة الفرعية ، من السهل التنسيق مع البيئة المحيطة ، وخاصةً مناسبة للبناء الحضري ، يمكن استخدامه كحطة فرعية ثابتة ، يمكن أيضًا استخدامها كحزب محلي متنقل ، مع دور الزخرفة وتجميل البيئة.
