المقياس التقني

نوع التصميم

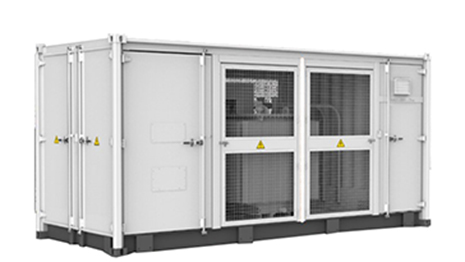

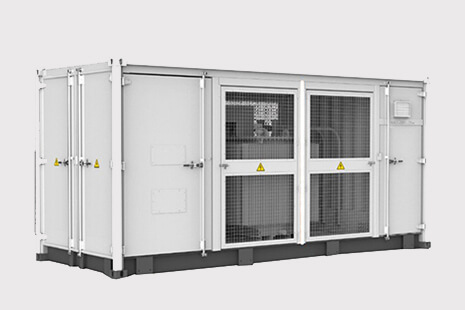

YB-3150KVA

محول

محول

النفط مغمورة

القوة المصنفة

3150 kVA @ 40 ℃

الأعلى. قوة

3500 kVA @ 30 ℃

مجموعة المتجهات

Dy11

جهد LV / MV

0.11 - 0.8kV / 3.3kV - 35   kV

الحد الأقصى لتيار الإدخال في الجهد الاسمي

2525A

تكرار

50 Hz / 60 Hz

النقر على HV

0, ±2×2.5%

نجاعة

≥99%

نوع التبريد

أونان (الهواء الطبيعي الزيت)

معاوقة

7% (±10%)

نوع الزيت

الزيت المعدني (خالي من ثنائي الفينيل متعدد الكلور)

مادة متعرج

CU / CU

فئة العزل

A

MV Switchgear

نوع العزل

SF6

معدل الجهد

3.3kV, 6.3kV, 11kV, 20kV, 22kV, 30kV, 33kV, 35kV

معدل التيار

630 A

خطأ الانحناء الداخلي

IAC AFL 20kA / 1s

qty.of التغذية

3 feeders

لوحة LV

مواصفات ACB

3200 A / 110Vac ~ 800 Vac / 3P, 1 pcs

مواصفات MCCB

250 A / 110Vac ~ 800 Vac / 3P, 14 pcs

حماية

حماية مدخلات التيار المتردد

قاطع دائرة

حماية المحولات

درجة حرارة الزيت ، مستوى الزيت ، ضغط الزيت

tecnjical

حماية التتابع

50 / 51, 50N / 51N

LV حماية الجهد الزائد

نوع التيار المتردد II (اختياري: نوع AC I+II)

البيانات العامة

الأبعاد (W*H*D)

6058 *2896 * 2438 mm

وزن تقريبي

15 T

تشغيل نطاق درجة الحرارة المحيطة

-20 إلى 60 ℃ (اختياري: -30 إلى 60 ℃)

مزود احتياطي للطاقة

5 كيلو فولت أمبير / 400 فولت (اختياري: كحد أقصى 40 كيلو فولت أمبير)

درجة الحماية

IP54

نطاق الرطوبة النسبي المسموح به (غير متكامل)

0 – 95 %

ارتفاع التشغيل

1000 متر (قياسي) /> 1000 متر (اختياري)

الاتصالات

المعيار: RS485 ، Ethernet ، الألياف البصرية

امتثال

IEC 60076, IEC 62271-200, IEC 62271-202, IEC 61439-1, EN50588-1
