وظائف الأحرف:
الجهد النظام: 12kV (24kV، 36kV متاح) تصنيف التيار الجهد العالي: 630A أو أكثر؛
ارتصافمحول 3D، والحد من الخسارة، ورفع مستوى القدرة على 11 الصف؛
ارتصافمحول 3D، ترقية العزل مقاومة للحرارة إلى درجة H، يمكن أن تعمل لفترة طويلة في الإعداد 180؛
3D محول الزمر، ويقلل 1/4-1/5 من ابوكيج مربع؛
تصميم وجعل شبكة حلقة أو المستخدمين نهاية لمتطلبات المستخدمين؛
تصميم مربع لتكوين لوحة الصلب، وتكوين معقدة أو تكوين المناظر الطبيعية حديقة وفقا لمتطلبات المستخدمين؛
إصلاح السيارات أجزاء، وتحقيق ثلاثة النائية، والتحقق من البيانات في البعيد، دليل اللص وإدارة أجرة السلطة؛
مجموعة كاملة تماما، ذكي، منطقة صغيرة، وانخفاض الاستثمار، ومشروع قصير، ومركز تحميل مستمر، الموفرة للطاقة وانخفاض الخسارة، والتجمع مريحة، وتكييفها مع الإعداد، وهلم جرا.

المعيار:
IEC 1330-1995: عالية الجهد / منخفضة الجهد محطة فرعية جاهزة

حالة العملية

درجة حرارة العملية:-35 درجة مئوية
~ 40 درجة
مئوية سرعة الرياح: ≤35m/sec. الرطوبة: ≤95٪/يوم،≤90٪/ارتفاع الشهر:
≤1000m
زلزال: ≤8
درجة الحماية: IP33D

المميزة والبنية المميزة:

تتألف من 3 أجزاء: لوحة محمولة على محول مع وحدة HV، وحدة LV

مفتاح التحميل و فوسيددمج معزولة في
محول خزان النفط HV اعتماد
عالية الجهد كابل المكونات معزول تماما
منفذ LV مباشرة، والقياس متاح للحام الصلب التميز العملاء، المبرد المموج، مختومة بإحكام نوع من وحدة محول لديه قدرة التآكل
قوية، HV وحدة يؤلف
مع مؤشر مستوى النفط، فراغ
مقياس الضغط،
أعلى ميزان
الحرارة النفط، الضغط قيمة ريليف،
قيمة
استنزاف،
قيمة أخذ العينات، قياس وononing وحدة LV تتألف مع القياس والتعويض، أو تخصيص خسارة منخفضة، وانخفاض الضوضاء مقاومة التآكل ميزة الأمن الكمال، الكهرباء العزل، air switch، ذكي دائرة قواطع الهيكل الذكي ضغط المستخدمة على نطاق واسع في مختلف محولات الطاقة الفرعية

المعلمة التقنية الرئيسية

طريقة عرض البنية

HV:1.المانومتر; 2.زيتمستوى قياس; 3. صمام الهواء؛ 4.تزييتالمكونات؛ 5.فتيل؛ 6. ميزان الحرارة؛ 7.حمللوحة مؤشر مؤشر التبديل العملية؛ 8.حملالتبديل؛ 9.HV كابل المُتصل؛ 10.Hanging؛ 11.مقبضالمغير؛ 12.التأريضوتسمية التأريض؛ 13.مزدوج الغرض صمام؛ 14.HV قوس كابل.

LV: 15.قياس المعدات؛ 16.LV فرع؛ 17.قياسختم الرصاص؛ 18.محول خزان النفط.

عام

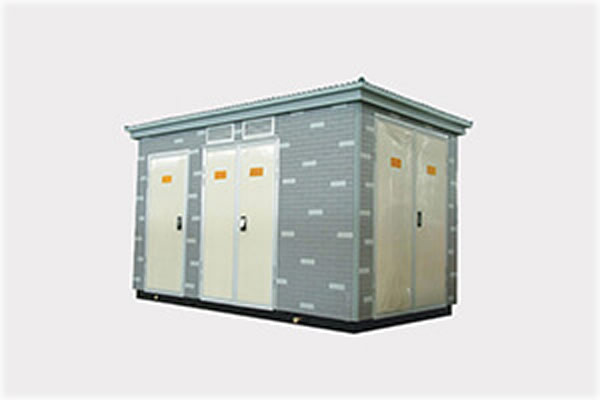

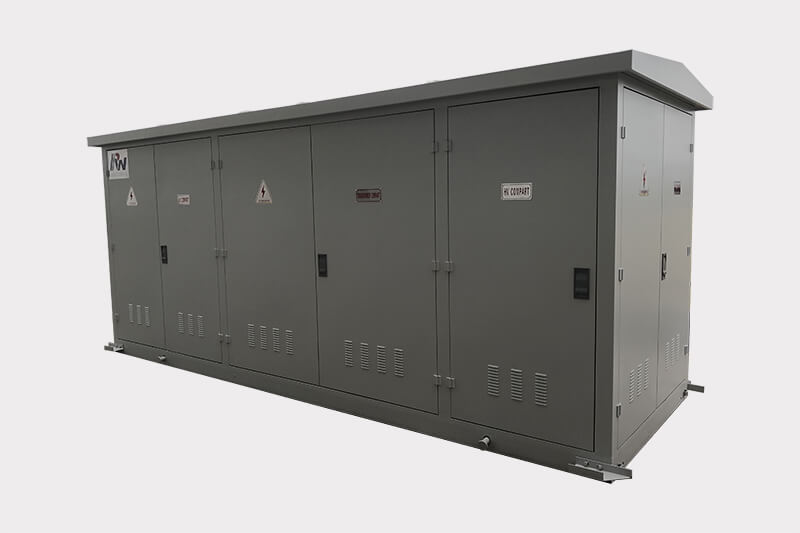

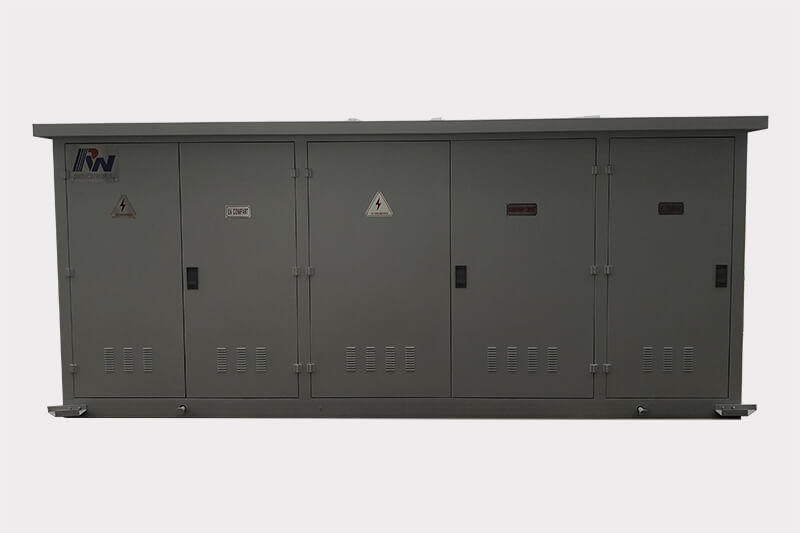

YB() سلسلة المنتجات هو نوع من مجموعة من المعدات التي تجمع جهاز التبديل MV، محول، معدات التوزيع LV معا وفقا لنظام اتصال ثابت. هذه السلسلة الفرعية هي مناسبة لوحدة حي، فندق، موقع العمل على نطاق واسع وبناء عالية أن الجهد هو 12kV / 24kV/36kV/40.5kV، والتردد هو 50Hz والقدرة تحت 2500kvA.

بيئة الخدمة

أ) درجة حرارة الهواء: درجة الحرارة القصوى: +40 درجة مئوية؛ درجة الحرارة الدنيا:-25°C)
الرطوبة: متوسط الرطوبة الشهري 95٪؛ الرطوبة اليومية متوسط 90٪ .
ج) الارتفاع فوق مستوى سطح البحر: أقصى ارتفاع
التركيب: 2500m د) الهواء المحيط
لا تلوثت على ما يبدو الغاز المسبب للتآكل والاشتعال، بخار الخ ه) لا هزة عنيفة متكررة

المواصفات التقنية الرئيسية

اسم	وحده	HV المعدات	تحويل	معدات LV
تقدير الجهد	كيلوفولت	12/24/36	(12/24/36)/0.4	0.4
تصنيف الحالية	ألف	630	3/75-150/3750	أقل من 4000
التردد	هرتز	50
تصنيف القدرات	Kva	50-2500
Pfr تحمل	كيلوفولت	42/50/70/95		2.5
كان	كيلوفولت	75/125/170/185
درجة حماية القشرة		IP23	زيت نوع 55; الجافة نوع 65	IP23
درجة صاخبة	Db
أبعاد المظهر	مم	وفقا لسيادة الأسلاك مخطط الدائرة
غرفة HV		غرفة LV		غرفة المحول

خصائص التعيين الرئيسية

تم تصميم قشرة المحطة الفرعية وفقا للتكنولوجيا المتقدمة الأجنبية والواقع المادي. نحن نقدم أنواع كثيرة من المواد القشرة مثل الألومنيوم سبائك الصلب المركبة الفولاذ المقاوم للصدأ المجلس والمواد غير المعدنية (الألياف الزجاجية).

الجانب HV استخدام مفتاح الشحن أو قواطع دائرة فراغ. المحول يمكن أن يكون نوع الزيت من نوع بإحكام مختومة ونوع جاف.

دليل على مربع هو هيكل طبقات مزدوجة وبين الطبقات مليئة رغوة. هناك لوحات مستقلة في غرفة HV وLV، وفي غرفة المحولات سيتم تثبيت السيارات سخان وحدة تحكم الحرارية ومعدات التبريد.

ملاحظة: نحن نقدم منتجات خاصة حسب الطلب وفقا لمتطلبات العميل.

36kV/40.5kV خصائص محطة فرعية سابقة التجهيز

هذا النوع من المحطات الفرعية هي الجانب HV 40.5 كيلوفولت، LV الجانب 0.4-12 كيلو فولت و3 مرحلة استكمال في الهواء الطلق. وهي تستخدم على نطاق واسع في المدن والبلدات والمصانع وحقول النفط، وأرصفة الخ. كما أنها تستخدم مواقع البناء insome. الخصائص هي حجم صغير، وتركيب مريحة، وانخفاض التكلفة، والتشغيل الآلي عالية آمنة وموثوق بها عملية. يتم الجمع بين محطة فرعية مع غرفة التبديل HV، غرفة LVswitch، غرفة التتابع وغرفة المحولات.

المواصفات التقنية الرئيسية ل36kV/40.5kV محطة فرعية جاهزة

اسم	وحده	HV المعدات	تحويل	معدات LV
تقدير الجهد	كيلوفولت	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
تصنيف الحالية	ألف	أقل من 1250		أقل من 4000
التردد	هرتز	50
تصنيف القدرات	Kva	1250-20000
Pfr تحمل	كيلوفولت	70/95		42/2.5 (مساعدة)
كان	كيلوفولت	170/185		75
درجة حماية القشرة		IP23	زيت نوع 55; الجافة نوع 65	IP23
درجة صاخبة	Db
أبعاد المظهر	مم	وفقا لسيادة الأسلاك مخطط الدائرة
36kV/40.5kV محطة فرعية محولات الجاهزة

مخططات الدائرة الرئيسية الأسلاك للمحطة الفرعية (40.5kV)

ملاحظة: نحن نقدم منتجات خاصة حسب الطلب وفقا لمتطلبات العميل.

هذه المعدات تنتمي أيضا إلى هذه الفئة الجاهزة مع وظيفة مدمجة وخاصة من HV، LV والمحول كلها تحت الأرض. يمكن للناس الدخول في ذلك من خلال بئر.

هذه المحطة الفرعية هي مناسبة لتثبيت في قطاع بذر مربع وبارك يمكن للعملاء اختيار نصف مدفونة نوع أو نوع كامل مدفونة.

رسم خريطة محطة فرعية نصف مدفونة

رسم تخطيطي لمحطة فرعية كاملة المدفونة

تصغيرالذكية الجاهزة محطة فرعية

هذه السلسلة مسبقة الصنعمحطة يستخدم مفتاح الحلقة SF6 المستوردة كما شبكتها HV الواردة والصادرة أدركت نظام حلقة الطاقة بسهولة. والمحطات الفرعية تختار نظام الأتمتة المتكاملة التي يمكن أن تحقق وضع غير المراقب.
