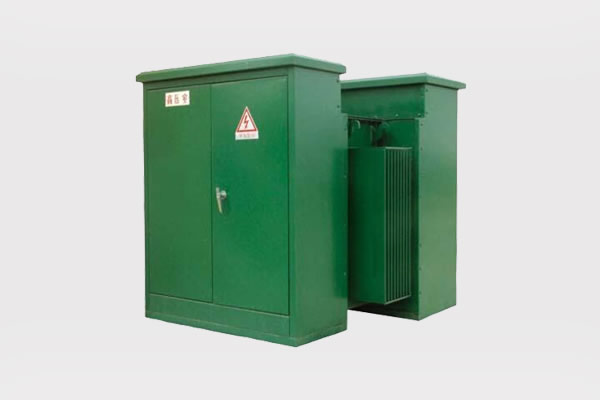

YBM-12 نوع لوحة محولات محمولة

عام:

YBM() سلسلة لوحة شنت محول هو مناسبة ل7.2kVup إلى 36kV إمدادات الطاقة حلقة ونظام إمدادات الطاقة الطرفية كما HV توزيع المعدات ومعدات الحماية. في المحطة الفرعية باستثناء المحول هناك 4 مفاتيح التحميل، ومفتاح تحميل اثنين موقف، وصمامات حماية والمكونات في الصمامات في الجانب HV.

يمكننا تثبيت التحكم الكهربائية، وتوزيع الكهربائية، وتعويض الكهربائية والعدادات. هذه المحطة الفرعية يمكن استخدام داخلي أو في الهواء الطلق.

بيئة الخدمة:

أ) درجة حرارة الهواء: درجة الحرارة القصوى: +40 درجة مئوية؛ درجة الحرارة الدنيا:-25 درجة مئوية

ب) الرطوبة: متوسط الرطوبة الشهري 95٪؛ الرطوبة اليومية متوسط 90٪ .

ج) الارتفاع فوق مستوى سطح البحر: أقصى ارتفاع التركيب: 2500m

د) الهواء المحيط لا تلوث على ما يبدو من الغاز المسبب للتآكل والاشتعال، بخار الخ.

ه) لا هزة عنيفة متكررة

خصائص الهيكل:

ينقسم هيكل مربع هذا المنتج إلى قسمين. في الجبهة هو HV وغرفة العمليات LV. في غرفة HV بما في ذلك محطات HV، مفتاح التحميل، سفاح خارج الحمل، المكونات في الصمامات، صمام تخفيف الضغط، ميزان الحرارة، مؤشر مستوى الزيت وصمام استنزاف النفط. في غرفة LV بما في ذلك محطات LV. في القطاع الخلفي هي خزان النفط والمبرد، والمحولات لف والحديد، والتبديل تحميل وصمامات حماية في خزان النفط.

وينقسم هيكل محول لوحة شنت إلى الأجزاء الأمامية والخلفية. الأجزاء الأمامية هي LV وHV المقصورة بما في ذلك محطات الجهد العالي والمنخفض، مفتاح التحميل، لا تحميل الحنفية المغير، المكونات في الصمامات، صمام تخفيف الضغط، قياس درجة حرارة الزيت، قياس مستوى النفط. الأجزاء الخلفية هي خزان النفط بما في ذلك النفط المحولات، الحديد الأساسية، لف الحالية التي تحد فتيل النسخ الاحتياطي.

A type steel sheet         B type steel sheet          H type steel sheet         S type AL alloy

حمايه

يتم حماية المحول المركب من مزيج من الصمامات الحماية الاحتياطية الحالية التي تحد من ومكونات - في الصمامات. يتم تقدم مبدأ الحماية،

اقتصادية وسهلة التشغيل.

المكونات في الصمامات هو عنصر موجز من محول النفط، لحماية المعدات عندما الإفراط في الحالية. عند تثبيت سلك الصمامات في ذلك، فإن المكونات في الصمامات توفير آمنة، حماية عالية الكفاءة، وفقا للتيار، ودرجة حرارة الزيت.

النسخ الاحتياطي الحالي الحد من الصمامات عالية الكفاءة الحالية الحد من القسم يقلل من آثار الضغوط الحالية خطأ عالية على المعدات ونظام التوزيع. يتم تنسيق تصنيف المقاطعة الأدنى مع ذلك من المقاطعة الحالي المنخفض لتجنب العملية الحالية المنخفضة غير المرغوب فيها;ومع ذلك سيتم مسح أقصى تصنيف المقاطعة أعلى التيارات خطأ المحتمل حدوث. ويمكن تحقيق أعلى التصنيفات الحالية المستمرة من خلال ربط اثنين من الصمامات في موازاة.

موصل

موصل الكوع تحميلهو تماما محمية ومعزولة المكونات في إنهاء لربط الكابلات تحت الأرض لنظام قوة التوزيع من محول لوحة شنت، المحيطة صندوق فرع إمدادات الطاقة، كابل فرع مربع مجهزة اتصالات تحميل. هو يستطيع الباء الطلب الخطوط في نوويّة.

يتم تشكيل مرفقي التكسير باستخدام جودة عالية عزل الكبريت الشفاء وشبه إجراء EPDM المطاط. وتشمل الميزات القياسية موصل النحاس،

القصدير مطلي النحاس تحميلالتحقيق مع تلميح القوس تابع الاجتثاثوالفولاذ المقاوم للصدأ عززت سحب العين. اختبار اختياري بالسعة صنعت نقطة من البلاستيك مقاومة التآكل، هو متاح للاستخدام مع مؤشرات الخطأ.

مفتاح فاصل التحميل:

مفتاح فاصل التحميل هو ثلاثة مرحلة العصابات التي تعمل نوع، مع آلية الربيع، وأنها قادرة على تشغيل / إيقاف التشغيل تحت على حالة التحميل. وهناك 2 أنواع مختلفة تحميل فاصل التبديل: 2-موقف& 4-الموقف. ويستخدم 2-موقف لنظام توزيع تصميم التغذية شعاعي، ويستخدم 4-موقف لنظام توزيع تصميم تغذية حلقة.
