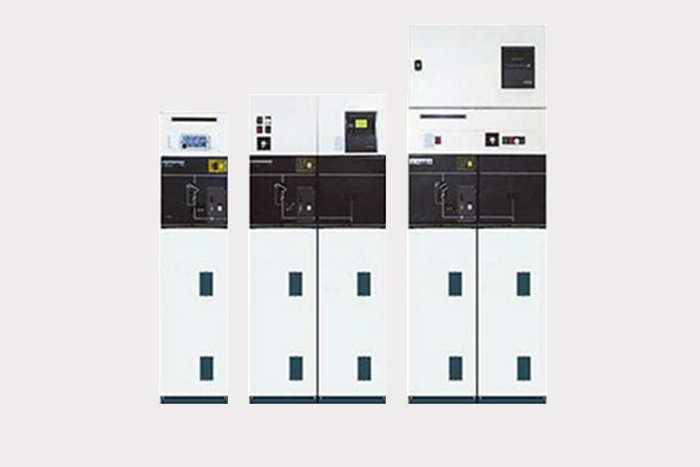

Aislamiento de aire de 17.5kV de anillo principal (SM66)
Estándares
IEC 62271-100 Circuitos de corriente alternos de alto voltaje
IEC 62271-105: Combinación alterna de fusible de interruptor de corriente
IEC 62271-102: Desconectores de corriente alternos e interruptores de tierra
IEC 62271-200 A.C. Switchgar cerrado de metal y control de control para voltaje nominal por encima de 1 kV y hasta 52 kV
IEC 62271-103 interruptores de alto voltaje para voltaje nominal por encima de 1 kV y menos de 52 kV
IEC 60694: Especificaciones comunes para los estándares de SwitchGear y ControlGear de alto voltaje
Interruptores IEC 60265-1 para voltajes nominal por encima de 1 kV y menos de 52 kV
IEC 60529: Grados de protección proporcionados por recintos (código IP)
Entorno de servicio:
a) Temperatura del aire: temperatura máxima: +40 ℃; Temperatura mínima: -25 ℃
b) Humedad: humedad promedio mensual 95%; Humedad promedio diaria 90%.
c) Altitud por encima del nivel del mar: Instalación máxima Altitud: 2500m
d) Aire ambiental no aparentemente contaminado por gas corrosivo y inflamable, vapor, etc.
e) sin batido violento frecuente
Datos técnicos
|
Artículo
|
Unidad
|
Cambiar
|
Cambiar-fusible
|
Interruptor de vacío
|
|
Voltaje nominal
|
kV
|
17.5
|
17.5
|
17.5
|
|
Voltaje de soporte de frecuencia de potencia
|
kV
|
38
|
38
|
38
|
|
Voltaje de soporte impulsivo
|
kV
|
95
|
95
|
95
|
|
Corriente nominal
|
A
|
630
|
200
|
200
|
|
Capacidades de ruptura:
|
|
|
|
|
|
carga activa
|
A
|
630
|
|
|
|
bucle cerrado
|
A
|
630
|
|
|
|
Carga de cable de carga
|
A
|
135
|
|
|
|
transformador de carga fuera
|
A
|
|
20
|
|
|
falla a tierra
|
A
|
150
|
|
|
|
Carga del cable de falla de la tierra
|
A
|
87
|
|
|
|
Corriente de cortocircuito
|
kA
|
|
ver
|
16
|
|
Haciendo capacidad
|
kA
|
40
|
ver
|
40
|
|
Corriente de tiempo corto 0,5 segundos
|
kA
|
|
|
16
|
|
Corriente de tiempo corto 1 seg
|
kA
|
|
|
16
|
|
Corriente de tiempo corto 3 segundos
|
kA
|
16
|
|
|
1) Dependiendo de la calificación actual del enlace de fusible
2) Limitado por enlaces de fusibles de alto voltaje
La unidad principal de anillo de aislamiento de gas SafeClad es para la red de distribución secundaria 11/17.5/24/66 kV. Es un sistema completamente sellado con un tanque de acero inoxidable que contiene todas las piezas vivas y funciones de conmutación. Un tanque de acero sellado con condiciones atmosféricas constantes garantiza un alto nivel de confiabilidad, así como la seguridad del personal y un sistema prácticamente sin mantenimiento.
Ofrece una opción de combinación de fusible de interruptor o interruptor de circuito con relé para la protección del transformador. Se puede suministrar salas de seguridad con una unidad integrada de control remoto y monitoreo.
