I. Antecedentes del incidente
El regulador de tensión de línea de 33 kV (13 tomas, paso del 4 % por toma) suministrado por nuestra empresa para el proyecto de Zanzíbar ha sido puesto en servicio y se encuentra actualmente en operación.
Sin embargo, durante los períodos nocturnos de baja carga, el regulador ha provocado repetidamente que la tensión en el lado de baja tensión de la fábrica aguas abajo aumente a 420 V, lo que ha desencadenado paradas por sobretensión de la maquinaria de producción. Tras estos incidentes, el cliente especificó una tolerancia máxima permisible en el lado de baja tensión de 410 V y solicitó una precisión de regulación del 2,5 %.

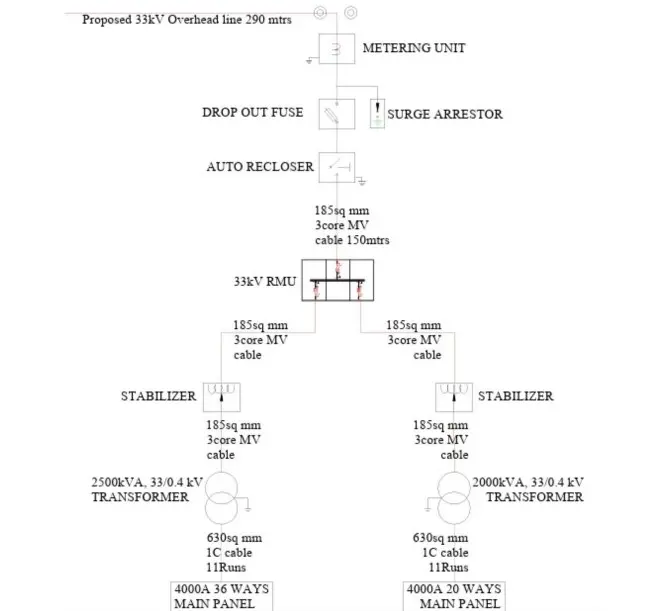

Planos del proyecto de Zanzíbar
II. Análisis de la causa raíz – Fase de selección
Este incidente es, fundamentalmente, un caso clásico de desajuste entre los parámetros del equipo seleccionado y los requisitos reales de carga operativa.
Recopilación incompleta de requisitos: Durante el intercambio técnico inicial, el cliente solo proporcionó el rango de fluctuación del lado de alta tensión de la red (20 kV–36 kV). No facilitó información crítica sobre el rango de tolerancia de tensión de las cargas principales aguas abajo (390 V–410 V) ni la precisión de estabilización de tensión requerida.
Selección estándar frente a requisitos de grado industrial: Nuestra empresa seleccionó la solución económica estándar de un regulador de 13 tomas (4 % por paso), que suele ser adecuada para redes de distribución que alimentan cargas de iluminación o motores de uso general. Sin embargo, en un entorno de fabricación industrial de precisión, un cambio de paso del 4 % —que se traduce en un cambio de paso de aproximadamente 16 V en el lado de baja tensión de 400 V— supera directamente el límite de tolerancia del cliente del 2,5 % (aproximadamente 10 V).
Limitación inherente del equipo: El equipo opera con precisión según sus especificaciones de diseño y está libre de cualquier defecto de fabricación. Sin embargo, dado que la estructura física está fijada en 13 tomas, el tamaño de paso del 4 % representa una zona muerta física permanente. Una vez seleccionado, esto no puede compensarse completamente más tarde mediante ajustes por software para lograr la precisión requerida.
Gráfico comparativo de sobretensión de tensión frente a rango normal
III. Recomendaciones de mejora y preventivas
Implementar desplazamiento de referencia no estándar (Remediación inmediata en el sitio):
Dado que el tamaño de paso físico del 4 % de la unidad de 13 tomas no puede alterarse, recomendamos subsanar la brecha entre la selección de hardware y los requisitos reales mediante una combinación de "reducción general de tensión" y "ampliación de los límites de tolerancia". Las acciones específicas incluyen:
Reducir el punto central de tensión objetivo: Ajustar la tensión central objetivo del controlador del regulador hacia abajo desde el valor predeterminado de 33 kV a 32,7 kV. Esto desplaza eficazmente toda la curva de tensión de salida hacia abajo, recortando directamente las tensiones máximas. Esto garantiza que, durante las condiciones nocturnas de carga ligera, la tensión en el lado de baja tensión no aumente a 420 V, sino que se mantenga dentro de un rango más seguro, alrededor de 415 V o inferior.
Ajustar conjuntamente los umbrales de los equipos aguas abajo con el cliente: Restablecer el valor de protección por subtensión de baja tensión a 380 V y ampliar el rango de protección general del equipo a 370 V–415 V. Este enfoque utiliza el "ancho de banda de tolerancia" para acomodar el "error" introducido por el tamaño de paso grueso del regulador.
Establecer una "Lista negativa de cargas sensibles":
Durante la fase de cotización y especificación técnica, Ventas e Ingeniería deben confirmar formalmente y por escrito con el cliente si existe equipo industrial sensible aguas abajo y obtener sus umbrales específicos de tolerancia de tensión.
Estrategia de cotización escalonada:
Para futuros proyectos similares, adoptar un enfoque de cotización dual: ofrecer tanto la solución estándar de 13 tomas (regulación gruesa) como una solución de 32 tomas (regulación fina). Este enfoque destaca proactivamente el riesgo de precisión desde el principio. Recomendamos el regulador de tensión de línea Rockwill RVR-1 como la opción de grado industrial y alta precisión, eliminando el problema del tamaño de paso excesivo en la fuente de hardware.

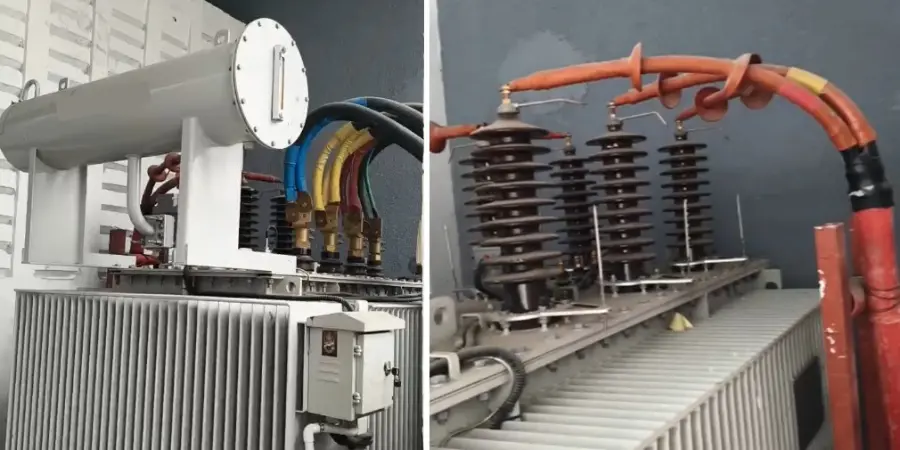

Diagrama de operación del equipo en el sitio
IV. Valor central de la introducción del regulador de tensión de línea Rockwill RVR-1
El Rockwill RVR-1 aborda directamente la causa raíz identificada en el proyecto de Zanzíbar —la zona muerta física del diseño de 13 tomas/paso del 4 %— a nivel de hardware. Sus especificaciones principales son las siguientes:
Tensión nominal: Hasta 34,5 kV (incluyendo 33 kV)
Pasos de toma: 32 tomas
Tamaño del paso: 0,625% por paso
Rango de regulación: ±10%
Controlador: Controlador inteligente RVR (admite comunicación GPRS/4G/Bluetooth)
Funciones de protección: Protección contra sobrecorriente, subtensión, sobretensión y fallo de arco
Cuatro ventajas principales:
Precisión de paso drásticamente mejorada, eliminando el riesgo de sobretensión en la fuente:
El paso de toma único del RVR-1 es de solo 0,625%, lo cual es 6,4 veces más fino que el 4% del esquema original de 13 tomas. Traducido al lado de baja tensión de 400V:
Esquema original: cambio de paso de ~16V, superando el límite de tolerancia de 10V del cliente.
Esquema RVR-1: cambio de paso de ~2,5V, solo un cuarto del umbral de tolerancia del cliente.
Esto significa que, incluso durante una operación completa de cambio de tomas, la fluctuación de tensión en el lado de baja tensión del RVR-1 se mantiene muy por debajo del límite de tolerancia del 2,5% (~10V) del cliente, previniendo fundamentalmente la recurrencia del escenario de "sobretensión de un solo paso a 420V que causa el apagado".
Control inteligente de lazo cerrado, adaptándose a las condiciones de carga ligera nocturna:
El RVR-1 cuenta con un controlador de microprocesador integrado que utiliza TP/TC internos para monitorear la tensión y la corriente del lado de la carga en tiempo real, ajustando automáticamente la posición de la toma para mantener la tensión de la línea dentro de un rango objetivo programado. Este control de lazo cerrado compensa eficazmente las caídas de tensión en alimentadores largos, las fluctuaciones de carga y la inestabilidad del lado de la fuente. Aborda directamente la cadena de problemas específica del sitio de Zanzíbar: "carga ligera nocturna → aumento de tensión → sobretensión de 420V", sin necesidad de intervención manual, logrando el recorte de picos y el llenado de valles automáticamente.
Fiabilidad de grado industrial, adecuada para entornos de fabricación de precisión:
Utiliza un conmutador de tomas en carga al vacío con un diseño de conmutación único que previene el arco eléctrico, con una vida mecánica de 1 a 2 millones de operaciones.
Cuenta con un tanque totalmente sellado y libre de mantenimiento con protección con clasificación IP contra la entrada de humedad y la oxidación del aceite, diseñado para una vida útil de 20 años.
Construido con un tanque de acero inoxidable y devanados impregnados al vacío, ofreciendo resistencia a la corrosión y resiliencia ante temperaturas extremas para entornos exteriores hostiles.
Alta capacidad de sobrecarga: diseñado para una clasificación de aumento de temperatura de 55°C, puede soportar una sobrecarga del 12% con un aumento de temperatura de 65°C.
Operación y mantenimiento inteligente remoto, reduciendo los costos totales del ciclo de vida:
Admite conectividad GPRS/4G, Bluetooth 5.0 y en la nube.
Equipado con una HMI de pantalla táctil y funciones de autodiagnóstico.
Permite el monitoreo remoto en tiempo real del estado de regulación.
Facilita el mantenimiento predictivo, reduciendo las necesidades de inspección en el sitio.
Permite la integración con sistemas SCADA, cumpliendo con los requisitos de la red moderna.
Cumple con las normas internacionales IEC 60076-21 e IEEE C57.15.

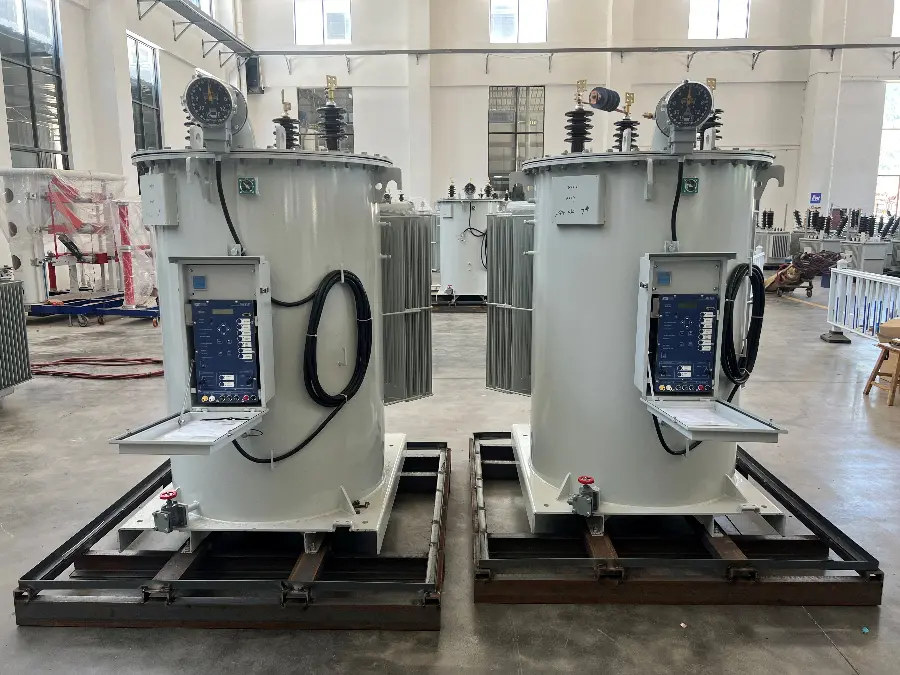

Regulador de tensión RVR-1 Regulador de tensión
Comparación de precisión:
Parámetro Límite de tolerancia del cliente (±2,5%) Esquema original de 13 tomas (4%) Esquema RVR-1 (0,625%) Cambio de paso equivalente en el lado de 400 V ~10 V ~16 V ~2,5 V Comparación con el límite de tolerancia Línea base (100%) Supera en un 60% Solo el 25% de la tolerancia V. Conclusión y Plan de Acción
Las lecciones aprendidas del proyecto de Zanzíbar demuestran claramente que seleccionar un regulador de tensión basándose únicamente en el rango de fluctuación del lado de alta tensión de la red es sumamente insuficiente para aplicaciones de fabricación industrial de precisión. Recomendamos implementar acciones correctivas en tres fases:
Corto Plazo (Ejecución Inmediata en el Sitio):
Implementar el desplazamiento de referencia no estándar en el regulador existente de 13 tomas (reducir la tensión central objetivo a 32,7 kV).
Trabajar con el cliente para ampliar los límites de protección del equipo a 370 V - 415 V.
El objetivo es mantener la tensión del lado de baja tensión dentro de una banda operativa segura utilizando el hardware existente.
Mediano Plazo (Medidas Preventivas Sistémicas):
Establecer un protocolo obligatorio de "Lista Negativa de Cargas Sensibles" para integrar los requisitos de precisión en el proceso de consulta estándar.
Implementar un sistema de doble cotización de "13 tomas (grueso) + 32 tomas (fino)" para todos los proyectos futuros, con el Rockwill RVR-1 como recomendación principal para aplicaciones de grado industrial.
Largo Plazo (Ruta de Actualización de Equipos):
Cuando la instalación de Zanzíbar experimente una expansión de capacidad o exija una calidad de tensión aún mayor, el regulador existente de 13 tomas puede ser reemplazado directamente por el Rockwill RVR-1.
El RVR-1 está disponible para clases de tensión de 11 kV a 33 kV, ofrece un rango de regulación del ±10% con un tamaño de paso fino del 0,625%, y su granularidad de 32 tomas cubre totalmente —y proporciona un amplio margen más allá— del requisito de precisión del 2,5% del cliente.
Esta solución resuelve permanentemente el problema de incompatibilidad de selección a nivel de hardware.
Cambio de Paradigma Crítico:
El tamaño de paso del 4% del esquema de 13 tomas constituye una "zona muerta física" que el software no puede superar.
Por el contrario, el tamaño de paso del 0,625% del RVR-1 garantiza que la "precisión" ya no dependa de compromisos de parámetros en el sitio, sino que esté intrínsecamente garantizada por el propio hardware. Este es el enfoque correcto para la regulación de tensión de grado industrial.
