1. Desafíos principales del proyecto y normas de referencia 1.1 Parámetros principales
Restricción del sistema: El cliente propuso un límite superior de 410 V en el lado de baja tensión. Este requisito surge de la necesidad de proteger los equipos con tensión nominal de 380 V contra sobretensiones en escenarios donde se utilizan equipos de 380 V y 415 V. Este límite de 410 V no es un requisito contractual estricto, sino más bien un valor de referencia de diseño a nivel de sistema. Con la implementación de un esquema de suministro dedicado para equipos específicos, se puede realizar un análisis independiente por dispositivo, y el límite de 410 V ya no sirve como una única restricción absoluta.
Requisito de precisión operativa: ±2,5%.
Condiciones del sitio: Uso mixto de equipos con tensión nominal de 380 V y 415 V.
Equipos existentes: Regulador de alta tensión de 13 tomas, con cada paso de toma al 4%.
Gráfico comparativo de sobretensión de tensión frente al rango normal
1.2 Normas de referencia
IEC 60038: Sugiere que, en condiciones normales, la desviación de la tensión de suministro respecto al valor nominal no debe exceder el ±10%; considerando las caídas de tensión internas, el rango de tensión en el extremo del usuario puede alcanzar +10%/-14%. Los sistemas que utilizan 220/380 V y 240/415 V deben converger gradualmente hacia los valores recomendados de 230/400 V.
ANSI C84.1: Para sistemas de hasta 600 V, la tolerancia de la tensión de servicio del Rango A es +5%/-5%, y la tolerancia de la tensión de utilización es +5%/-10%.
Posicionamiento de precisión: El requisito del cliente de una precisión de ±2,5% es superior a las tolerancias típicas establecidas por la IEC y la ANSI para las redes de distribución generales, lo que lo sitúa dentro de la categoría de aplicaciones de procesos de precisión.
2. Esquema de línea doble dedicada con transformador de distribución con conmutación de tomas en vacío y ajuste grueso (Suministro dedicado)
2.1 Diseño de la arquitectura
Este esquema emplea un enfoque de control de tensión de dos etapas:
Etapa 1 (Ajuste grueso de alta tensión): La tensión objetivo para el regulador de 13 tomas se establece en 32,7 kV, con una lógica de control de 32,7 kV ±4%. El regulador cambia a una toma inferior cuando la tensión detectada supera el 104% de 32,7 kV (34,008 kV, aprox. 34 kV) y cambia a una toma superior cuando cae por debajo del 96% de 32,7 kV (31,392 kV).
Etapa 2 (Suministro dedicado de baja tensión): Se añaden dos nuevos transformadores de distribución con conmutación de tomas en vacío. Sus relaciones de tomas se establecen una vez y permanecen fijas. Basándose en las diferentes tensiones nominales de los equipos, se establecen dos relaciones de transformación fijas, creando líneas de suministro dedicadas de 380 V y 400 V:
Línea dedicada para equipos de 380 V: Relación del transformador de distribución K₁ = 33 kV / 380 V ≈ 86,84, con una salida de 380 V.
Línea dedicada para equipos de 415 V: Relación del transformador de distribución K₂ = 33 kV / 400 V = 82,5, con una salida de 400 V.
2.2 Verificación de viabilidad (Análisis caso por caso para equipos específicos)
Bajo la arquitectura de suministro dedicado, el límite superior de 410 V ya no es una restricción unificada del sistema y puede evaluarse de forma independiente para cada dispositivo específico:
Línea dedicada para equipos de 380 V: La tensión de salida es de 380 V. La desviación respecto a la tensión nominal del equipo de 380 V es del 0%, lo que proporciona una coincidencia perfecta. El nivel de tensión de esta línea es independiente del límite de 410 V; el equipo de 380 V opera constantemente a su valor nominal.
Línea dedicada para equipos de 415 V: Cuando el lado de alta tensión está en su límite superior de 34 kV, la salida máxima en esta línea dedicada es:
Uout max = 34 kV / 82,5 ≈ 412,1 V.
La desviación de tensión respecto a la nominal del equipo de 415 V es:
δ = (412,1 - 415) / 415 × 100% = -0,69%.
Esta desviación de -0,69% se encuentra bien dentro de la banda de tolerancia de ±10% de la IEC 60038. 412 V cumple con los requisitos operativos del equipo de 415 V, permitiendo un funcionamiento normal sin activar los mecanismos de protección.
El ajuste grueso de alta tensión restringe el lado de AT al rango de 31,392 kV ~ 34 kV, evitando que las sobretensiones extremas comprometan directamente el aislamiento del equipo. Por lo tanto, este esquema está diseñado para ser viable y garantiza el funcionamiento normal del equipo.

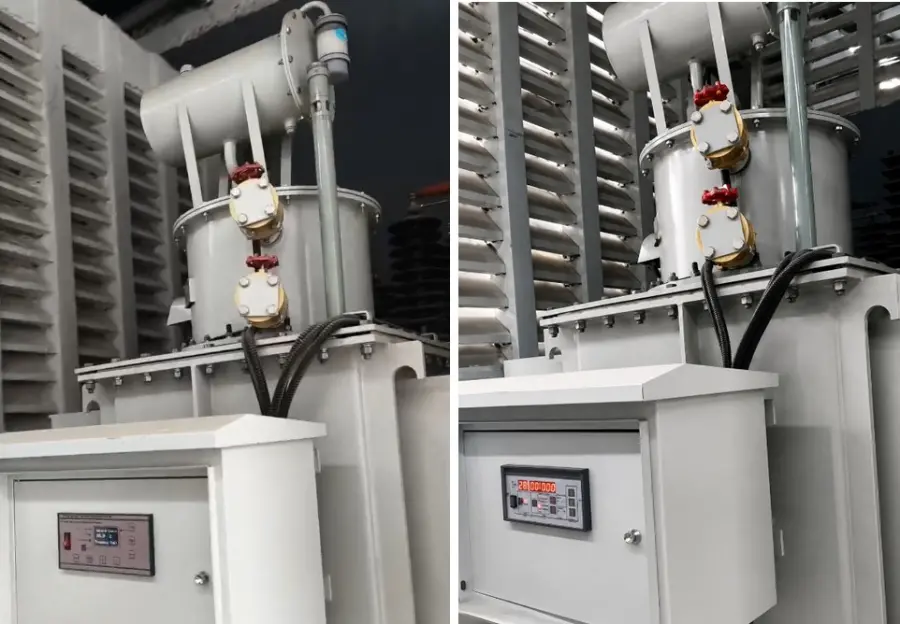

Diagrama de funcionamiento del equipo en sitio
2.3 Limitaciones (Fluctuación significativa de tensión)
La relación de tomas del transformador de distribución con conmutación de tomas en vacío se fija una vez establecida. Aunque el regulador de alta tensión de 13 tomas realiza continuamente ajustes de paso grueso dentro del rango de 32,7 kV ±4% (cambiando a toma inferior por encima de 34 kV, cambiando a toma superior por debajo de 31,392 kV), la limitación de un tamaño de paso del 4% significa que el propio lado de alta tensión sigue presentando una fluctuación de ±4%. Esta fluctuación se transfiere directa y linealmente al lado de baja tensión a través de la relación fija del transformador en vacío, que no puede suavizar ni regular aún más estas variaciones.
Fórmula de transferencia de tensión del lado de baja tensión:
Uout = UHV / K
Rango de fluctuación de la línea dedicada de 380V:
Voltaje máximo: Uout max= 34kV / 86.84 ≈ 391.5V
Voltaje mínimo: Uout min = 31.392kV / 86.84 ≈ 361.4V
Rango de fluctuación real: 361.4V ~ 391.5V
Fluctuación relativa a 380V: -4.9% ~ +3.0%
Rango de fluctuación de la línea dedicada para equipos de 415V (Salida de 400V):
Voltaje máximo: Uout max= 34kV / 82.5 ≈ 412.1V
Voltaje mínimo: Uout min = 31.392kV / 82.5 ≈ 380.5V
Rango de fluctuación real: 380.5V ~ 412.1V
Fluctuación relativa a 400V: -4.9% ~ +3.0%
Conclusión de limitación:
La magnitud de la fluctuación de voltaje es considerable: ambas líneas dedicadas exhiben fluctuaciones de aproximadamente ±4% a 5%, casi el doble del requisito de precisión de ±2.5% del cliente. Para equipos de proceso de precisión (como variadores de frecuencia, servovariadores y sensores de precisión), fluctuaciones tan amplias pueden desencadenar alarmas internas de sobretensión/subtensión, afectando la estabilidad del proceso.
3. Esquema de ajuste fino de alta precisión RVR-1 (Supresión de fluctuaciones y mejora de precisión)
3.1 Parámetros principales
El regulador automático de voltaje de alta precisión RVR-1 con carga reemplaza directamente la función de estabilización de voltaje del regulador original de 13 tomas y paso grueso del 4%. Puede complementar o servir como alternativa a la arquitectura de suministro dedicado:
Tamaño del paso de regulación: 0.625% por paso (equivalente a un cambio de 2.5V por paso en un sistema de 400V).
Rango de voltaje de entrada: ±15% del voltaje nominal (340V ~ 460V), cubriendo fluctuaciones extremas en escenarios de uso mixto.
Precisión del voltaje de salida: ±1%.
Tiempo de respuesta: <100ms.
Modo de regulación: Regulación automática continua (micropaso) con carga.

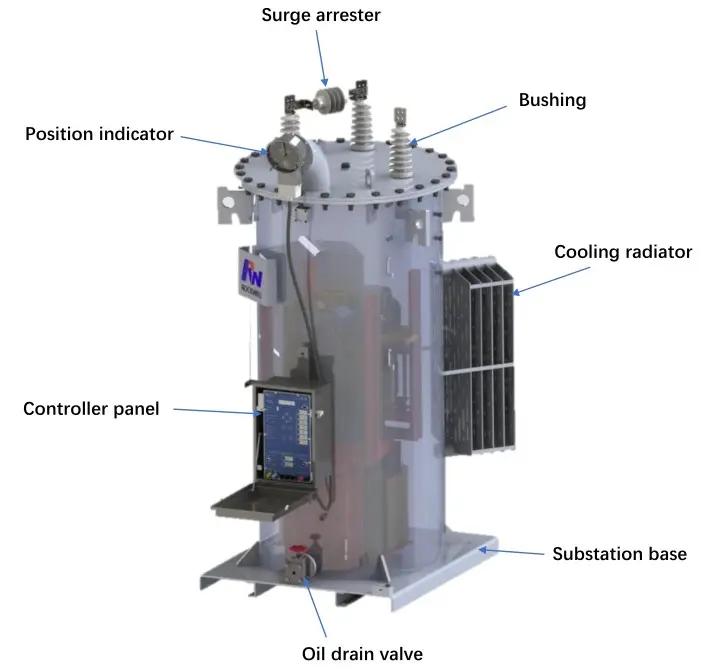

Diagrama esquemático del regulador de voltaje RVR-1
3.2 Lógica de aplicación
El valor central del RVR-1 radica en eliminar las fluctuaciones de voltaje, en lugar de abordar únicamente el límite superior de 410V. Con el esquema de suministro dedicado ya resolviendo la compatibilidad de los equipos, el RVR-1 se conecta en serie en el circuito de baja tensión. Comprime la fluctuación de ±4% a 5% recibida del lado de alta tensión a dentro de ±1% en tiempo real, asegurando que la salida cumpla estrictamente con el requisito de precisión de ±2.5%.
3.3 Verificación cuantitativa
Fórmula de compensación de voltaje en tiempo real del RVR-1:
Uout = Uin + ΔURVR
ΔURVR = Uset - Uin
Escenario de equipos de 380V:
La entrada en el peor caso es que el lado de baja tensión alcance 391.5V debido a violaciones del límite de alta tensión (límite superior de fluctuación). El RVR-1 se ajusta a 380V, requiriendo una reducción de voltaje:
ΔURVR = 380V - 391.5V = -11.5V.
Con un tamaño de paso de 2.5V, esto requiere aproximadamente 5 pasos de regulación, muy dentro del rango de entrada de ±15%. La precisión de salida es 0%, muy superior al requisito de ±2.5%.
Escenario de equipos de 415V:
La entrada en el peor caso es que el lado de baja tensión alcance 412.1V debido a violaciones del límite de alta tensión. El RVR-1 se ajusta a 400V (o 410V), requiriendo una reducción de voltaje:
ΔURVR = 400V - 412.1V = -12.1V.
Esto requiere aproximadamente 5 pasos de regulación. La precisión de salida es:
δout = (400 - 400) / 400 × 100% = 0%.
Esto cumple con el requisito de precisión de ±2.5% y proporciona una salida estable y libre de fluctuaciones.
3.4 Ventajas de aplicación
Dimensión de precisión: La capacidad de micropaso del 0.625% puede lograr acumulativamente una precisión de ±1%, que es una cuarta parte del requisito de ±2.5% del cliente, eliminando completamente las amplias fluctuaciones causadas por el ajuste grueso.
Dimensión dinámica: La regulación en tiempo real con carga con un tiempo de respuesta de <100ms permite el seguimiento y la compensación inmediatos de las fluctuaciones de la red.
Dimensión de compatibilidad: Puede reemplazar el esquema de línea dedicada del transformador sin carga como un estabilizador de voltaje independiente o usarse junto con él, actuando como un ajustador fino de tercera etapa para mejorar aún más la estabilidad de la salida de la línea dedicada.
Dimensión de operaciones y mantenimiento: Un único RVR-1 conectado en serie en el circuito puede lograr la estabilización dinámica de voltaje, eliminando la carga de mantenimiento de desenergizar los transformadores sin carga para los cambios de toma.

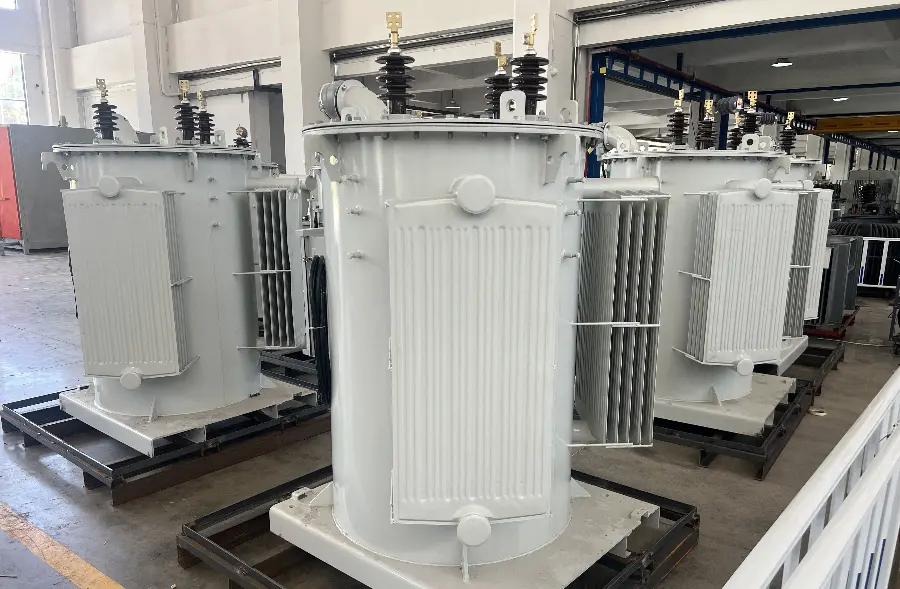

Foto en sitio del regulador RVR-1
4. Estrategia de implementación por fases
Fase 1: Ajuste grueso + Líneas dedicadas duales (Operación base)
Implementar una optimización conjunta de los parámetros del sistema. Establecer el objetivo del regulador de alta tensión en 32,7 kV y la lógica para la conmutación de tomas hacia abajo a 34 kV, y desplegar las líneas dobles dedicadas del transformador sin carga. Esta fase utiliza el esquema maduro y fiable de relación fija para abordar la adaptación de tensión del equipo. 412 V cumple con los requisitos operativos para equipos de 415 V, permitiendo un funcionamiento normal. Sin embargo, debido a la incapacidad del transformador sin carga para regular aún más la tensión, el lado de baja tensión experimentará fluctuaciones de ±4% a 5%. Esto es adecuado para cargas generales que son insensibles a las variaciones de tensión.
Fase 2: Ajuste fino RVR-1 (Cumplimiento de precisión)
Sobre la base de referencia, desplegar el regulador automático de tensión de alta precisión con carga RVR-1 en serie en el circuito de distribución de baja tensión. El RVR-1 compensa en tiempo real las fluctuaciones transferidas desde el lado de alta tensión, reduciendo la fluctuación de la tensión de salida de ±4% a 5% a menos de ±1%, cumpliendo así estrictamente con el requisito de precisión de ±2,5%. Esto establece una arquitectura de optimización de dos etapas de "Ajuste grueso de alta tensión + Ajuste fino dinámico RVR-1", equilibrando la viabilidad de ingeniería con los requisitos de precisión del proceso.
5. Resumen de fórmulas clave
Porcentaje de desviación de tensión: δ = (Uactual - Urated) / Urated × 100%. Propósito: Evaluar el sesgo operativo del equipo real.
Transferencia de tensión del lado de baja tensión: ULV = UHV / K. Propósito: Calcular el valor de salida de baja tensión bajo una relación de transformación fija.
Impacto de un solo paso de toma de alta tensión: ΔULV = (Ubase × 4%) / K. Propósito: Cuantificar el impacto en baja tensión (por ejemplo, 16 V para un paso del 4%) causado por el cambio de paso del regulador existente.
Umbrales de activación de cambio de tomas: Utap = 32,7 kV × (1 ± 4%) = 34 kV / 31,392 kV. Propósito: Definir los límites operativos del regulador original.
Cambio de tensión de un solo paso del RVR-1: ΔUstep RVR = Urated × 0,625%. Propósito: En este ejemplo, esto equivale a 2,5 V.
Cantidad de compensación del RVR-1: ΔURVR = Uset - Uin. Propósito: Calcular la tensión de compensación dinámica requerida.
Número de pasos de regulación del RVR-1: Nsteps = |ΔURVR| / ΔUstep RVR. Propósito: Calcular los micropasos necesarios para lograr la compensación objetivo.
Verificación de precisión: δout = (Uout - Utarget) / Utarget × 100%. Propósito: Verificar el cumplimiento del requisito de precisión de ±2,5%.
Este documento aclara el significado práctico del límite superior de 410 V bajo la arquitectura de suministro dedicado. Demuestra la viabilidad de ingeniería del esquema de "ajuste grueso + doble línea dedicada del transformador de distribución sin carga" mediante un análisis caso por caso (mostrando que 412 V cumple con los requisitos para equipos de 415 V). Simultáneamente, revela cuantitativamente la limitación física de los transformadores sin carga: fluctuaciones de tensión significativas debido a su relación fija. El esquema de ajuste fino RVR-1, utilizando una regulación con carga de micropasos del 0,625%, comprime estas fluctuaciones a menos de ±1%, proporcionando una ruta técnica completa para el proyecto de Zanzíbar, desde la operación de referencia hasta el logro del cumplimiento de precisión.
