Introducción: Una crisis de "Horas de baja carga" que golpeó de madrugada
Entre la 1:00 a. m. y las 7:30 a. m. del 24 de agosto, mientras la mayoría de las plantas se encontraban en su ventana nocturna de baja producción, una instalación se vio obligada a detenerse tres veces consecutivas debido a picos de tensión que alcanzaron los 420 V. Esto no fue una falla de la red, sino un caso clásico de "tensión fuera de los límites en horas valle".
Durante las horas de la madrugada, cuando la carga de la red es ligera, las pérdidas en las líneas son mínimas y el exceso de potencia reactiva provoca un aumento brusco de la tensión en los terminales. Para las plantas de fabricación de precisión cuya tensión de funcionamiento se mantiene constantemente en el peligroso límite de 410-412 V, fluctuaciones tan violentas suponen una amenaza fatal para la seguridad de la producción.

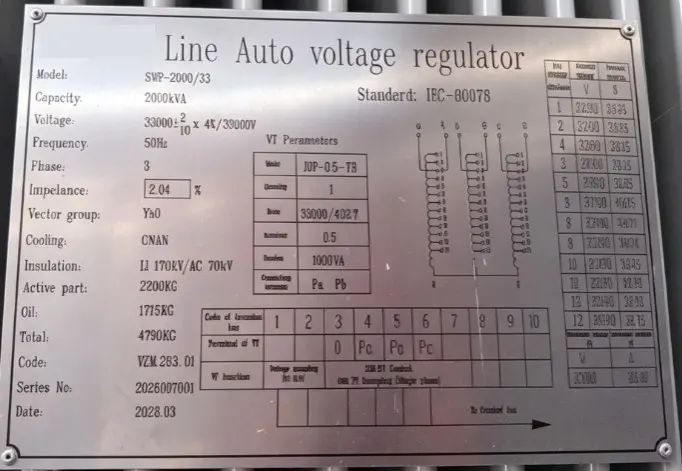

Regulador automático de tensión de línea
1. Análisis de puntos críticos: ¿Por qué los reguladores tradicionales "no logran optimizar" bajo fluctuaciones severas?
Muchas plantas están equipadas con reguladores de tensión convencionales de 13 tomas. Sin embargo, su rango de regulación por paso del 4% (aprox. 16 V) se convierte en un "hacha de batalla" roma, incapaz de realizar una "microcirugía" cuando se enfrenta a oscilaciones drásticas de tensión. Este enfoque de "paso grueso" crea una contradicción física inherente en los entornos de producción de precisión:
1.1 El dilema de la histéresis y el sobreimpulso
Cuando la tensión de entrada aumenta rápidamente por la noche, el regulador debe actuar para reducirla. Pero un paso del 4% es como blandir un hacha: no puede realizar ajustes finos. Si la tensión actual es moderadamente alta, bajar una toma (-4%) puede hundir el sistema por debajo de los 390 V, provocando un apagado por subtensión. Por otro lado, dejarla sin cambios o subirla una toma permite que la tensión supere los 410 V y activa la protección contra sobretensión.
1.2 La "contradicción de ancho de banda" del sistema de control
La ventana de regulación deseada por el cliente (390-410 V) tiene solo 20 V de ancho (aprox. 5%). Sin embargo, el rango de un solo paso del regulador ya es del 4% (≈16 V). Si el ancho de banda del controlador se establece por debajo del 4%, se provocan conmutaciones frecuentes de ida y vuelta (oscilación de caza); si se establece por encima del 4%, inevitablemente parte de la tensión permanecerá por encima de los 410 V, lo que resultará en apagados de protección.
1.3 La limitación de las tomas fijas del transformador de distribución
El transformador de distribución aguas abajo tiene una relación de tomas fija. Si se baja la toma para hacer frente a la sobretensión nocturna, entonces, durante la carga pesada diurna cuando la tensión de la red cae, incluso con el regulador en su toma más alta, el sistema podría no alcanzar la tensión mínima de arranque para la maquinaria de producción.
Gráfico comparativo de rango normal frente a sobretensión
2. Estrategia provisional: Implementación de un esquema de control combinado de "ajuste fino por reducción de dimensión"
Para resolver el conflicto entre la tensión de la red de amplia oscilación y los reguladores de paso grueso, antes de reemplazar el equipo, es esencial reconfigurar la coordinación entre las etapas de aguas arriba y aguas abajo, creando un margen de amortiguación suficiente para cada cambio de paso de 16 V:
Reducir proactivamente la línea base de alta tensión: Establecer la tensión objetivo en el controlador a 32,7 kV. Cuando la tensión de la red nocturna aumenta bruscamente, este margen de tensión proactivo de 0,3 kV evita eficazmente que la tensión en los terminales supere el límite superior.
Expandir la zona de amortiguación de baja tensión: Dado que reducir la línea base de alta tensión aumenta el riesgo de caídas de tensión durante las cargas pesadas diurnas, el umbral de protección contra subtensión de baja tensión en la maquinaria aguas abajo debe ajustarse a la baja y establecerse en 380 V, al tiempo que se garantiza que el sistema pueda operar de forma segura dentro del rango de protección de 370 V-415 V. Esto crea artificialmente un margen de seguridad de hasta 45 V, suficiente para absorber completamente las fluctuaciones inducidas por el paso del 4% y eliminar los apagados frecuentes por oscilación de caza.

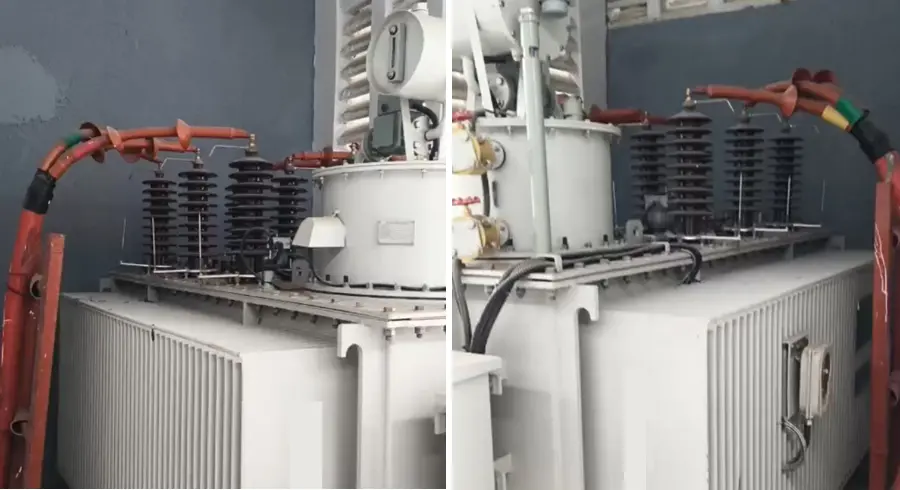

Diagrama de operación en sitio
3. La solución definitiva: Del "hacha de batalla" a la "microcirugía" — El regulador automático de tensión RVR-1
La estrategia de ajuste combinado anterior es una solución alternativa optimizada de estado límite para equipos de 13 tomas. Garantiza un funcionamiento seguro en la mayoría de las condiciones, pero no puede bloquear la tensión estrictamente dentro de la estrecha banda de 390 V-410 V.
Si sus procesos de producción en el futuro exigen la máxima precisión en la estabilidad de la tensión, requiriendo que la tensión se mantenga firmemente dentro de un rango estrecho, entonces el regulador automático de tensión RVR-1 de nuestra empresa es la solución que necesita.

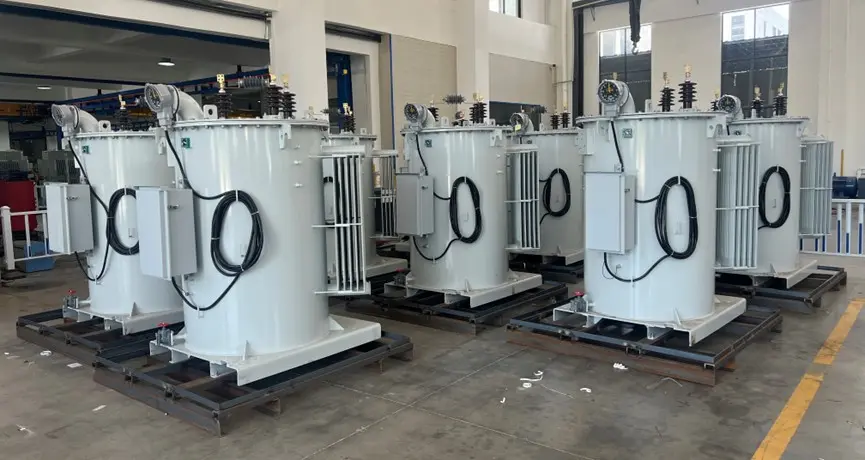

Fotografía física del regulador de tensión RVR-1
Ventajas técnicas principales del RVR-1:
Regulación de alta precisión de 32 tomas: Diga adiós a los pasos de "hacha de batalla". El RVR-1 ofrece 32 tomas, con cada paso proporcionando una precisión del 0,625%.
Respuesta de precisión: Ya sea frente a un excedente de potencia reactiva en la red o a cambios repentinos de carga, el RVR-1 ofrece una compensación de nivel "microquirúrgico" con pasos extremadamente finos, eliminando por completo el sobrepaso y el retardo.
Salida estable: Independientemente del alto voltaje de la red durante la noche o de las condiciones de alta carga con bajo voltaje durante el día, el RVR-1 garantiza que el voltaje terminal se mantenga constantemente dentro del rango seguro preestablecido, asegurando una producción ininterrumpida.
Comentarios finales
La calidad del voltaje es el elemento vital de la producción. Al pasar de la "reacción pasiva" a la "prevención activa", elegir equipos de regulación de voltaje de alta precisión es el enfoque fundamental para mitigar las fluctuaciones de la red y salvaguardar las operaciones de sus instalaciones.
