● Сервисная среда
1. Температура эстакалы: максимальная температура: +85 ℃; Минимальная температура: -45 ℃
2. Хайдность: среднемесячная влажность 95%; Среднесуточная влажность 90%.
3. Поката над уровнем моря: максимальная высота установки: 2500 м или выше.
4. Амбиутный воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.
5. Лето -летний барометрический 84,7 кПа (635 мм рт.
6. Хайдж 13 мг и давление паров 17 мм/рт. Нет частых насильственных встряхивания.
●Предложение
С дополнительными классами для номинального диапазона тока:
Для 11/15 кВ, с 630A, 20 кА. 800A, 20 кА и 1250A, 20KA.

С дополнительными кривыми защиты реле для выбора пользователя:
Мгновенная защита от чрезмерного тока.
Время чрезмерной защиты.
Отрицательная последовательность чрезмерная защита.
Направленная чрезмерная защита (*).
Защита от чрезмерного напряжения./Охрана защиты напряжения.
Можно настроить больше функций реле.
С необязательным выбором по местному или удаленному.
С дополнительными протоколами связи и портом ввода -вывода для выбора пользователя:

Порты RS-232 и RS-485 поддерживают.
DNP3.0 Поддержка протокола связи (*).
Протокол связи Modbus является необязательным (*).
IEC 60870-5-101 Поддержка протокола связи.
IEC 60870-5-104 Поддержка протокола связи. (*).

IEC 601850 Поддержка протокола связи. (*).
Recloser может общаться через модем GPRS (или GSM) с английским или китайским языком (*).
С дополнительными функциями для пользователя.
Оцененные токи, системный фазовый ток.
Номинальное напряжение, системное фазовое напряжение и вторичное напряжение питания низкого напряжения. Частота, власть (кВтч),
Реактивная мощность (кВ ARH), коэффициент мощности.
С необязательным интервалом отключения для предварительной программы пользователя:
Установка Времени отрекания.
Поддержка настройки мертвого времени.
С функцией записи событий:
SOE 1000 Операционная запись.
Запись неисправности и нормальная запись работы.

Note: (*) среднее должно настраивать производитель, если это необходимо.

● Функция Recloser
а) Схема Recloser:

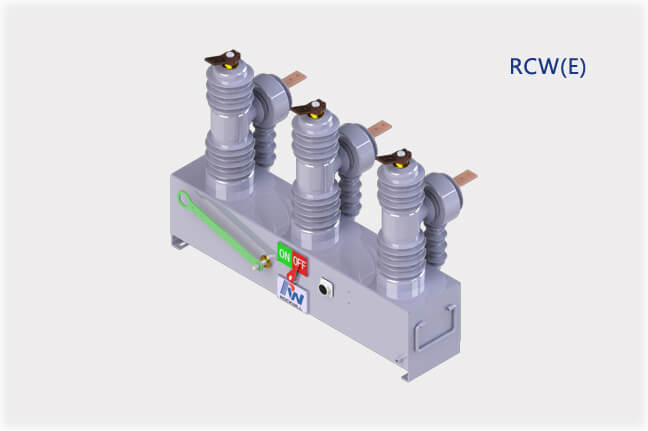

Vacuum Recloser серии RCW в основном сочетается с терминалом интеграции, трансформатором тока, постоянным магнитным приводом и его контроллером Recloser.
б) Особенность танка Recloser:
Вакуумные резервуары для Recloser изготавливаются из нержавеющей стали 304# и покрыты порошковым покрытием светло -серого цвета. Целый класс защиты IP65 Recloser, оснащенный вспомогательной пробкой для подключения с контроллером Recloser по кабелю управления, диаметром Max22 мм, длиной 6 м (8 м для специальных).
Это может служить более чем 20 -летним в долгосрочной перспективе в условиях тяжелых условий..

● Основные новые преимущества RCW

Высокий надежный ручной открытие устройства Высокая надежная ручная закрытие устройства.



Rockwill ® Подает специальную технологию закрытия устройств специального проектирования с собственным патентом, он применялся для закрытия нормальной и ненормальной ситуации. Это скорость закрытия (время) соответствует IEC62271-100. Эта функция может компенсировать из -за ошибки магнитного привода, которая, когда привод не может работать, вызовет серьезную аварию.

Правовой терминал (непосредственно подключите к прерыванию снижение мощности, потерянного)
Ток трансформатор
(Внешняя модульная конструкция легко для контроля и обслуживания качества)
Точность: ± 0,2% Отношение: 200/400/800-1
Емкость: 2,5 ВА/5va
Частота мощности выдерживается 25 кВ
и 70 кВ в течение одной минуты.
Базовый уровень изоляции 95 кВ и 170 кВ
Вставка вакуумного прерывателя Recloser в твердый полюс эпоксидной смолы и внешний покрытый высоко надежным стабильным материалом: фторуглеродный силиконовый каучук (γ-трифтор-пропиловый метил полисилоксан) с превосходной электрической изоляцией, устойчивостью к погоде, озону, биологической инерции, может быть стойкой. При долгосрочном использовании в -55 ~ +200 ℃.



Внутренние датчики напряжения
включен в вакуум
модуль прерывателя
Сторона источника или нагрузки
соединения устраняют внешние
Управляющие напряжением ПТ





Note:

Rockwill ® Supply Special Patent Modular Design Моностабильный тип магнитного привода с двумя катушками. Это лучший дизайн для выключателя вакуумной цепи.









● Основные технические данные

N	Item		Unit	Data
1	Оценка максимального напряжения		kV	12	15	-	-
2	Рейтинг тока		A	630/800/1250
3	Номинальная частота		HZ	50/60
4	Частота мощности 1 мин	Dry	kV	45	55	-	-
		Wet		30	45	-
5	Импульс молнии выдержал напряжение (пик)		kV	75/95*	95/100*	-	-
6	Оцененный ток разрыва короткого замыкания		kA	12.5/16/20/25*
7	Номинальный ток переключения с коротким током (пик)		kA	31.5/40/50/63*
8	Оцененное пиковое значение выдерживает ток		kA	31.5/40/50/63*
9	4S короткое время выдерживает ток		kA	12.5/16/20/25*
11	Оценка операционной циркуляции			O-0.5S-CO-2S-CO-2S-CO
10	Частота нарушения тока под номинальным коротким замыканием		time	200
12	Механизм жизнь		time	10000
13	Вторичная петля 1 мин. Частота мощности выдерживается		kV	2
14	Вспомогательное питание напряжения		Vac	220±20%
15	Батарея		Vdc	12×2
16	Конденсатор		Vdc	220

●Аксессуары RCW

Все вышеупомянутые изоляционные компоненты для расширения BIL 200 кВ с использованием. Любой вопрос, пожалуйста, свяжитесь с нашим инженером.







Верхний напряжение Shield 3 ПК/набор
