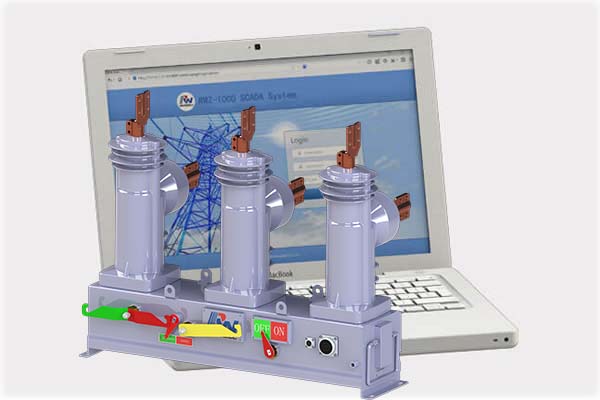

Electric Recloser Rockwill также может использоваться в качестве защиты подачи на новой подстанции или заменить существующие переключатели.

Компактный размер, отличная возможность переключения, удобные точки подключения шины, а также дополнительная подставка для подстанции RCW подходят для упрощения конструкции подстанции.

Рейтинг ток типа подстанции Recloser до 1250A, разбивая емкость до 25 кА.



С дополнительными классами для номинального диапазона тока:

Для 12 кВ, с 630а, 20 кА. 800A, 20 кА и 1250A, 25 кА.

Для 15 кВ, с 630а, 20 кА. 800a, 20 кА и 1250a, 20ka.

Для 27 кВ, с 630а, 20 к.

Для 38 кВ, с 630а, 20 к. и расширение1250a, .25ka rcw38m тип ..

С дополнительными классами для стилей установки:

Однофазная, вакуумная рекозера и трехфазный, вакуумный Recloser.

С дополнительными кривыми защиты реле для выбора пользователя:



PH.OC1: защита тока

PH.OC2: защита тока ограничения

PH.OC3: Защита от чрезмерного тока

IDMTOC: защита от перегрузки обратного времени

SEF: Чувствительная заземление заземления

Reclose: Reclose

Recl.acc: межфазное закрытие защиты от ускорения

MANU.ACC: межфазная защита зарядки

Перегрузка: защита от перегрузки

NSPTOC1: некоторые межфазные отрицательные последовательности

NSPTOC2: межфазная отрицательная последовательность защита над током, гл.

PH.OV: Чрезвычайно воздействие защиты

PH.UV: защита низкого напряжения

RESI.OV: нулевая последовательность.

HI.GAS: Защита от тяжелых газов

HI.Temp: высокая температура защита

Com.val: общие ценности



Можно настроить больше функций реле.

С необязательным выбором по местному или удаленному.

С дополнительными протоколами связи и портом ввода -вывода для выбора пользователя:

Порты RS-232 и RS-485 поддерживают.

DNP3.0 Поддержка протокола связи (*).

Протокол связи Modbus является необязательным (*).

IEC 60870-5-101 Поддержка протокола связи.

IEC 60870-5-104 Поддержка протокола связи. (*).

Recloser может общаться через модем GPRS (или GSM) с английским или китайским Languege (*). С дополнительными функциями для пользователя.

Оцененные токи, системный фазовый ток.

Номинальное напряжение, системное фазовое напряжение и вторичное напряжение питания низкого напряжения.

Френтация, власть (кВтч), реактивная сила (кварх), коэффициент мощности.

С необязательным интервалом отключения для предварительной программы пользователя:

Установка Времени отрекания.

Поддержка настройки мертвого времени.

С функцией записи событий:

SOE 1000 Операционная запись.

Запись неисправности и нормальная запись работы.

ПРИМЕЧАНИЕ. (*) Среднее среднее должно настраивать производитель, если это необходимо.

· Схема Recloser:

Vacuum Recloser серии RCW в основном объединяется с терминалом интеграции, трансформатором тока, постоянным магнитным приводом и его контроллером Recloser.

· Особенность танка Recloser:

В вакуумных резервуарах изготовлены из нержавеющей стали 304 и покрыты порошковым покрытием светло -серого цвета. Whole Recloser Protection Class, оснащенный вспомогательной пробкой для подключения с контроллером Recloser по кабелю управления, диаметром Max22 мм, 6 мл (8 мл. Специальная). Он может служить более чем 20 -летним долгосрочным в течение тяжелых условий.

· Вакуумный полюс Recloser:

Вставка вакуумного прерывателя Recloser в твердый полюс эпоксидной смолы и внешний, покрытый высоким надежным, стабильным материалом: фторуглеродный силиконовый каучук (γ-трифтор-пропиловый метиллисилоксан)

Благодаря отличной электрической изоляции, погодной резистентности, озона, биологической инерции, можно стоять под долгосрочным использованием в -55 ~ +200 ℃.

Полномочные расстояния RCW

Описание	15 кВ автомобиль 95/110 кВ	15 кВ автомобиль 125 кВ	27 кВ автомобиль 125 кВ	27 кВ автомобиль 150 кВ	Автомобиль 38 кВ 170/185 кВ
T to T*	480/646mm	646mm	796mm	796mm	1145mm
T to G/E*	480/763mm	763mm	763mm	1126mm	1126mm

Радиальная линия Recloser

Когда на радиальном фидере установлен Recloser, он автоматически очищает переходные разломы и изолирует постоянные разломы. Более одного Recloser может быть установлен на фидере, чтобы выборочно изолировать неисправности и обеспечить меньшее количество клиентов.

Петля Recloser

Петухоореал далее повышает надежность источника питания, автоматически реконфигурируя сеть в случае сбоя.

Автобусная пара Recloser

Реклозер рок -корилла можно использовать в качестве выключателя автобусной галстуки в сетке.
