Автоматический выключатель типа RCW + 36 кВ предназначен для использования с номинальным напряжением до уровня не более 30 кВ.

Чтобы обеспечить высоконадежное оборудование, команда Rockwill расширила все схемы проектирования, как показано ниже.

---------------------------------------------------

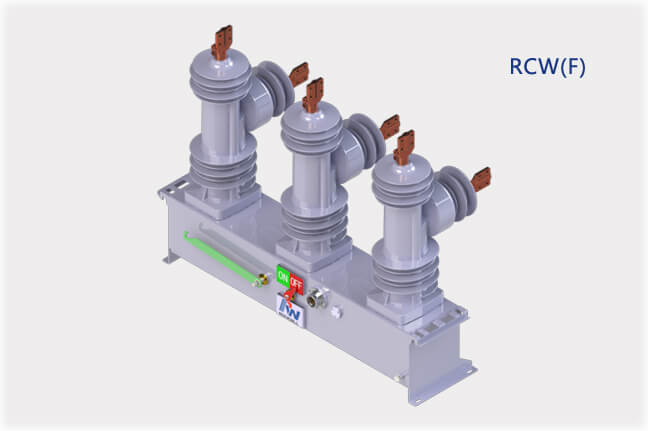

Устройство автоматического повторного включения типа RCW + соответствует стандарту ANSI / IEC и имеет конструкцию плюс, которая оснащена одним магнитным исполнительным механизмом, одним устройством ручного закрытия / открытия / запирания, 3 датчиками тока, макс. 6 датчиками напряжения, с более функциональными функциями, такими как защитные кривые + программируемые кривые, кудирование программируемая логика + логика, программируемые протоколы связи, программное обеспечение для ПК, инструмент управления APP и т. д. с контроллером RWK352, ....

---------------------------------------------------

Автоматический замыкатель цепи RCW + класса 36 кВ представляет собой твердую изоляцию с нулевым давлением Sf6 GAS. с высоким дизайном утечки, более высоким уровнем изоляции, подходит для систем с максимальным уровнем 30 кВ.

Это технология вакуумного прерывания и класс защиты IP67, что позволяет избежать любого вредного воздействия окружающей среды с высокой степенью загрязнения, проникновения соли или щелочи, мелких животных и т. Д.

---------------------------------------------------

Автоматический повторный замыкатель типа RCW + подходит для использования как в важной области, так и в экстремально неблагоприятной окружающей среде, где обычная система ACR не может хорошо обслуживать!

Больше информации, пожалуйста, свяжитесь с нами!

● Сервисная среда

Температура воздуха: максимальная температура: +85 ℃; Минимальная температура: -45 ℃

Влажность: ежемесячная влажность 95%; Среднесуточная влажность 90%.

Высота над уровнем моря: максимальная высота установки: 2500 м или выше.

Окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, парами

●Предложение с дополнительными классами для рейтинга тока:

-Тип RCW38, рейтинг 30-40,5 кВ с 630a, 16 Ka до 800A, 20 к.а;

С дополнительными классами для различных приложений сетки: однофазная и три этапа.

С дополнительной защитой и логикой реле для выбора пользователя:

+Мгновенная защита от чрезмерного тока.

+Защита от чрезмерного тока

+Отрицательная последовательность чрезмерная защита.

+Направленная защита от чрезмерного тока (*).

+Защита от чрезмерного напряжения./Защита напряжения.

+Программные кривые защиты общее количество кривых ANSI/IEC.

+Защита от холодной нагрузки TCC +Hot Line Tag

+Защита Земли EF/SEF +координация последовательности зоны

+Больше функций ретрансляции можно настроить.

С дополнительными протоколами связи и портом ввода -вывода для выбора пользователя:

Порты RS-232 и RS-485 поддерживают.

DNP3.0 Поддержка протокола связи (*).

Протокол связи Modbus является необязательным (*).

IEC 60870-5-101 Поддержка протокола связи.

IEC 60870-5-104 Поддержка протокола связи. (*).

IEC 61850 Поддержка протокола связи. (*).

Recloser может общаться через модем GPRS (или GSM) с английским или указанным языком (*).

С дополнительными функциями для пользователя.

Оцененные токи, системный фазовый ток.

Номинальное напряжение, системное фазовое напряжение и вторичное напряжение питания низкого напряжения. Частота, власть (кВтч),

Реактивная мощность (кВ ARH), коэффициент мощности.

С необязательным интервалом отключения для предварительной программы пользователя:

Установка Времени отрекания.

Поддержка настройки мертвого времени.

С функцией записи событий:

SOE 10000 Операционная запись.

Запись неисправности и нормальная запись работы.

ПРИМЕЧАНИЕ. (*) Среднее среднее должно настраивать производитель, если это необходимо.

● Кривые с прерыванием времени. Следующая информация описывает время кривой для настройки кривой и времени, сделанных для переоходе, времени

Элементы Кривые ретрансляции временного перерыва в соответствии с IEEE C37.112-1996 IEEE Стандартное время обратного времени

Характерные уравнения для реле сверхточных.

Кривые IEC:
	C1 (стандартный обратный) C2 (очень обратный) C3 (чрезвычайно обратный) C4 (давний обратный) C5 (кратковременное обратное)
Кривые США:
	U1 (умеренно обратная) U2 (обратное) U3 (очень обратное) U4 (чрезвычайно обратный) U5 (короткое время)

● Программное обеспечение для ПК для тестирования контроллера, настройки, программирования, обновления.

Интерфейс дружбы человека Программируемая временная кривая

● Recloser функция а) схема Recloser:

Vacuum Recloser серии RCW в основном сочетается с терминалом интеграции, трансформатором тока, постоянным магнитным приводом и его контроллером Recloser.

б) Особенность танка Recloser:

Вакуумные резервуары для Recloser изготавливаются из нержавеющей стали 304# и покрыты порошковым покрытием светло -серого цвета. Целый класс защиты IP67 Recloser, оснащенный вспомогательной пробкой для подключения с контроллером Recloser по кабелю управления, диаметром Max22 мм, длиной 6 м (8 м для специальных).

Это может служить более чем 20 -летним в долгосрочной перспективе в условиях тяжелых условий.

● Основные новые преимущества RCW

Видимый индикатор включения/выключения67 kлассовая водонепроницаемая штепсельная разъем

1. Applly Ansoft Design Высокопроизводительный магнитный привод, высокое надежное и бесплатное обслуживаниe

2. Управление закрывающим устройством

3. Автоматическое блокирующее устройство для ручного открытия

4. Механическое блокирующее устройство

5. Электронное блокирующее устройство

6. Механический счетчик

7. Электронный счетчик

8. Видимо на материале для отражателя.

9.IP67 Надувной бак SF6 Изоляция газа, пневматическое значение, барометр

10. Интегральный танк.

Note:Приведенные выше детали являются дополнительными устройствами. Пожалуйста, предоставьте требование перед размещением заказа

Правовой терминал (непосредственно подключите к прерыванию снижение мощности, потерянное) Датчик тока (внешняя модульная конструкция легко для контроля и обслуживания качества). Точность: ± 0,5% Отношение: 800/1		Паккуумный прерыватель (принять технологию APG, увеличивая всю изоляцию и выветрину)
Внутренние датчики напряжения, включенные в модуль вакуумного прерывателя, оснащены двумя датчиками напряжения, один для измерения напряжения входящей стороны, а другой - для измерения напряжения исходящей стороны.		Экранированное 4-проводниковое кабельное соединение Точность: ± 0,2% Отношение датчика напряжения: 500/1 или 1000/1

● Полномочные расстояния RCW

Описание	12 кВ автомобиль 75/95 кВ	15 кВ автомобиль 95/110 кВ	27 кВ CAR125/150KV	Автомобиль 38 кВ 170/200 кВ
Терминал до терминала ползучий	600mm	840mm	1250mm	1380mm
Терминал до заземления	510mm	760mm	1200mm	1300mm

● Main technical data

N	Вещь		Ед. изм	Данные
1	Оценка максимального напряжения		kV	-	-	-	38
2	Рейтинг тока		A	630/800/1250
3	Номинальная частота		HZ	50/60
4	Частота мощности 1 мин	Dry	kV	-	-	-	95
		Wet		-	-	-	80
5	Импульс молнии выдержал напряжение (пик)		kV	-	-	-	170/200*
6	Оцененный ток разрыва короткого замыкания		kA	12.5/16/20/25*
7	Номинальный ток переключения с коротким током (пик)		kA	31.5/40/50/63*
8	Оцененное пиковое значение выдерживает ток		kA	31.5/40/50/63*
9	4S короткое время выдерживает ток		kA	12.5/16/20/25*
11	Оценка операционной циркуляции			O-0.5S-CO-2S-CO-2S-CO
10	Частота нарушения тока под номинальным коротким замыканием		time	200
12	Механизм жизнь		time	10000
13	Вторичная петля 1 мин. Частота мощности выдерживается		kV	2
14	Вспомогательное питание напряжения		Vac	220±20%
15	Батарея		Vdc	12×2
16	Конденсатор		Vdc	220
