● Резюме

Rockwill ® Electric стремится принести нашим клиентам новейшие технологии и конкурентоспособные цены и лучшие услуги для автоматического распространения.

Автоматические схемы серии RCW могут использовать на линии распределения накладных расходов, а также приложения для распределения подстанций для всех классов напряжения от 11 кВ до 38 кВ при мощности 50/60 Гц. И это рейтинг ток может достигать 1250а.

Автоматические схемы серии RCW интегрируют функции управления, защиты, измерения, связи, обнаружения неисправностей, онлайн-мониторинга закрытия или открытия.

● Сервисная среда

Температура воздуха: максимальная температура: +85 ℃; Минимальная температура: -45 ℃

Влажность: ежемесячная влажность 95%; Среднесуточная влажность 90%.

Высота над уровнем моря: максимальная высота установки: 2500 м или выше.

Окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, парами

●Предлагая с дополнительными классами для рейтинга тока:

-Тип RCW12, рейтинг 6-12 кВ с 630a, 16 ka до 1250a, 20ka;

-Тип RCW15, рейтинг 15-20 кВ с 630a, 16 Ka до 1250a, 20Ka;

-Тип RCW27, рейтинг 22-27 кВ с 630a, 16 ka до 1250a, 20ka;

-Тип RCW38, рейтинг 30-40,5 кВ с 630a, 16 Ka до 800A, 20 к.а;

С дополнительными классами для различных приложений сетки: однофазная и три этапа.

С дополнительной защитой и логикой реле для выбора пользователя:

+Мгновенная защита от чрезмерного тока.

+Защита от чрезмерного тока

+Отрицательная последовательность чрезмерная защита.

+Направленная защита от чрезмерного тока (*).

+Защита от чрезмерного напряжения./Защита напряжения.

+Программные кривые защиты общее количество кривых ANSI/IEC.

+Защита от холодной нагрузки TCC +Hot Line Tag

+Защита Земли EF/SEF +координация последовательности зоны

+Больше функций ретрансляции можно настроить.

С дополнительными протоколами связи и портом ввода -вывода для выбора пользователя:

Порты RS-232 и RS-485 поддерживают.

DNP3.0 Поддержка протокола связи (*).

Протокол связи Modbus является необязательным (*).

IEC 60870-5-101 Поддержка протокола связи.

IEC 60870-5-104 Поддержка протокола связи. (*).

Recloser может общаться через модем GPRS (или GSM) с английским или указанным языком (*).

С дополнительными функциями для пользователя.

Оцененные токи, системный фазовый ток.

Номинальное напряжение, системное фазовое напряжение и вторичное напряжение питания низкого напряжения. Частота, власть (кВтч),

Реактивная мощность (кВ ARH), коэффициент мощности.

С необязательным интервалом отключения для предварительной программы пользователя:

Установка Времени отрекания.

Поддержка настройки мертвого времени.

С функцией записи событий:

SOE 10000 Операционная запись.

Запись неисправности и нормальная запись работы.

ПРИМЕЧАНИЕ. (*) Среднее среднее должно настраивать производитель, если это необходимо.

● Кривые с прерыванием времени. Следующая информация описывает время кривой для настройки кривой и времени, сделанные для перерыва времени

Элементы Кривые ретрансляции временного перерыва в соответствии с IEEE C37.112-1996 IEEE Стандартное время обратного времени

Характерные уравнения для реле сверхточного тока.

Кривые IEC:
	C1 (стандартный обратный) C2 (очень обратный) C3 (чрезвычайно обратный) C4 (давний обратный) C5 (кратковременное обратное)
Кривые США:
	U1 (умеренно обратная) U2 (обратное) U3 (очень обратное) U4 (чрезвычайно обратный) U5 (короткое время)

● Программное обеспечение для ПК для тестирования контроллера, настройки, программирования, обновления.

Интерфейс дружбы человека                                              Программируемая временная кривая

---------------------------------------------------------------------------------------------



● Recloser функция а) схема Recloser:

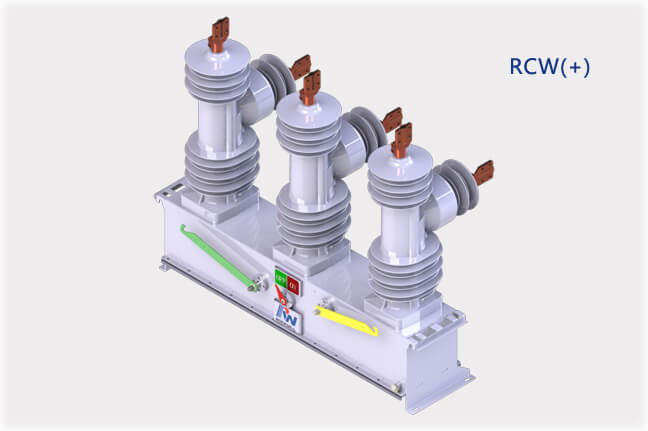

Vacuum Recloser серии RCW в основном сочетается с терминалом интеграции, трансформатором тока, постоянным магнитным приводом и его контроллером Recloser.

б) Особенность танка Recloser:

Вакуумные резервуары для Recloser изготавливаются из нержавеющей стали 304# и покрыты порошковым покрытием светло -серого цвета. Целый класс защиты IP67 Recloser, оснащенный вспомогательной пробкой для подключения с контроллером Recloser по кабелю управления, диаметром Max22 мм, длиной 6 м (8 м для специальных).

Он может служить более чем 20 -летним долгосрочным в течение тяжелых условий.

● Основные новые преимущества RCW



Видимый вкл/выкл. Индикаторный класс.

1. Applly Ansoft Design Высокопроизводительный магнитный привод, высокое надежное и бесплатное обслуживание

2. Управление закрывающим устройством

3. Автоматическое блокирующее устройство для ручного открытия

4. Механическое блокирующее устройство

5. Электронное блокирующее устройство

6. Механический счетчик

7. Электронный счетчик

8. Повлияйте на материал отражателя.

9.IP67 Надувной бак SF6 Изоляция газа, пневматическое значение, барометр

10. Интегральный танк.

ПРИМЕЧАНИЕ. Приведенные выше детали являются дополнительными устройствами. Пожалуйста, предоставьте требование перед размещением Orde



Правовой терминал (непосредственно подключите к прерыванию снижение мощности, потерянное) Датчик тока (внешняя модульная конструкция легко для контроля и обслуживания качества). Точность: ± 0,5% Отношение: 800/1		Паккуумный прерыватель (принять технологию APG, увеличивая всю изоляцию и выветрину)
Внутренние датчики напряжения, включенные в модуль вакуумного прерывателя, оснащены двумя датчиками напряжения, один для измерения напряжения входящей стороны, а другой - для измерения напряжения исходящей стороны.		Экранированное 4-проводниковое кабельное соединение Точность: ± 0,2% Отношение датчика напряжения: 500/1 или 1000/1



● Полномочные расстояния RCW

Описание	12 кВ автомобиль 75/95 кВ	15 кВ автомобиль 95/110 кВ	27 кВ CAR125/150KV	Автомобиль 38 кВ 170/200 кВ
Терминал до терминала ползучий	600mm	840mm	1250mm	1380mm
Терминал до заземления	510mm	760mm	1200mm	1300mm



● Основные технические данные

N	Вещь		Ед. изм	Data
1	Оценка максимального напряжения		kV	12	15	27	38
2	Рейтинг тока		A	630/800/1250
3	Номинальная частота		HZ	50/60
4	Частота мощности 1 мин	Dry	kV	45	55	65	95
		Wet		30	45	55	80
5	Импульс молнии выдержал напряжение (пик)		kV	75/95*	95/100*	125/150*	170/200*
6	Оцененный ток разрыва короткого замыкания		kA	12.5/16/20/25*
7	Номинальный ток переключения с коротким током (пик)		kA	31.5/40/50/63*
8	Оцененное пиковое значение выдерживает ток		kA	31.5/40/50/63*
9	4S короткое время выдерживает ток		kA	12.5/16/20/25*
11	Оценка операционной циркуляции			O-0.5S-CO-2S-CO-2S-CO
10	Частота нарушения тока под номинальным коротким замыканием		time	200
12	Механизм жизнь		time	10000
13	Вторичная петля 1 мин. Частота мощности выдерживается		kV	2
14	Вспомогательное питание напряжения		Vac	220±20%
15	Батарея		Vdc	12×2
16	Конденсатор		Vdc	220

●Аксессуары RCW

Все вышеупомянутые изоляционные компоненты для расширения BIL 200 кВ с использованием. Любой вопрос, пожалуйста, свяжитесь с нашим инженером.

Верхний напряжение Shield 3 ПК/набор

Стандартный изготовлен из медного материала T2, для 630/1250A с номинальным током с использованием. С расширяющимся диапазоном.

Терминал 6 ПК/набор

1, Руководство по карту и местоположение 2, Настройка защиты и модификация 3, Мониторинг и управление



●Master Software для управления автоматизацией распределения
