Автоматическое соединение на 33 кв

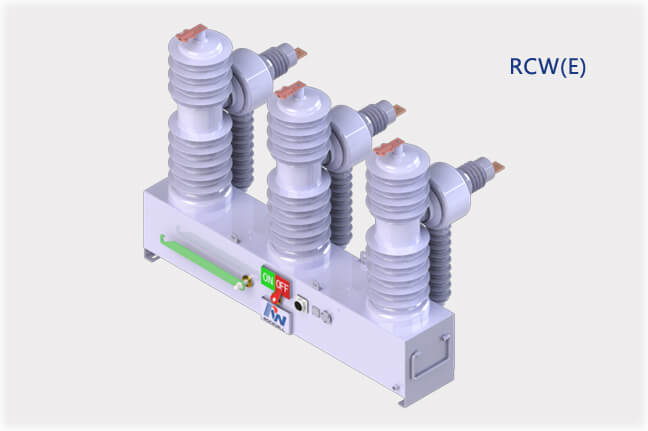

Автоматический выключатель типа RCW + 33 кВ предназначен для использования с номинальным напряжением до уровня не более 30 кВ.
Чтобы обеспечить высоконадежное оборудование, команда Rockwill расширила все схемы проектирования, как показано ниже.
---------------------------------------------------
Устройство автоматического повторного включения типа RCW + соответствует стандарту ANSI / IEC и имеет конструкцию плюс, которая оснащена одним магнитным исполнительным механизмом, одним устройством ручного закрытия / открытия / запирания, 3 датчиками тока, макс. 6 датчиками напряжения, с более функциональными функциями, такими как защитные кривые + программируемые кривые, кудирование программируемая логика + логика, программируемые протоколы связи, программное обеспечение для ПК, инструмент управления APP и т. д. с контроллером RWK352, ....
---------------------------------------------------
Автоматический замыкатель цепи RCW + класса 33 кВ представляет собой твердую изоляцию с нулевым давлением Sf6 GAS. с высоким дизайном утечки, более высоким уровнем изоляции, подходит для систем с максимальным уровнем 30 кВ.
Это технология вакуумного прерывания и класс защиты IP67, что позволяет избежать любого вредного воздействия окружающей среды с высокой степенью загрязнения, проникновения соли или щелочи, мелких животных и т. Д.
---------------------------------------------------
Автоматический повторный замыкатель типа RCW + подходит для использования как в важной области, так и в экстремально неблагоприятной окружающей среде, где обычная система ACR не может хорошо обслуживать!
Больше информации, пожалуйста, свяжитесь с нами!
● Сервисная среда
1. Температура эстакалы: максимальная температура: +85 ℃; Минимальная температура: -45 ℃
2. Хайдность: среднемесячная влажность 95%; Среднесуточная влажность 90%.
3. Поката над уровнем моря: максимальная высота установки: 2500 м или выше.
4. Амбиутный воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.
5. Лето -летний барометрический 84,7 кПа (635 мм рт.
6. Хайдж 13 мг и давление паров 17 мм/рт. Нет частых насильственных встряхивания.
●Текущий рейтинг RCW E Type 33KV Auto Recloser
С дополнительными классами для номинального диапазона тока:
Нормальный ток 630A, максимум до 800а, 20 кА. Это может быть расширен до 1250а, .25Ka.
●Защитная эстафета RCW E Type 33KV Auto Recloser
С дополнительными кривыми защиты реле для выбора пользователя:
Мгновенная защита от чрезмерного тока.
Время чрезмерной защиты.
Отрицательная последовательность чрезмерная защита.
Направленная чрезмерная защита (*).
Защита от чрезмерного напряжения./Охрана защиты напряжения.
Можно настроить больше функций реле.
С необязательным выбором по местному или удаленному.
С дополнительными протоколами связи и портом ввода -вывода для выбора пользователя:
Порты RS-232 и RS-485 поддерживают.
DNP3.0 Поддержка протокола связи (*).
Протокол связи Modbus является необязательным (*).
IEC 60870-5-101 Поддержка протокола связи.
IEC 60870-5-104 Поддержка протокола связи. (*).
IEC61850 Поддержка протокола связи (*).
Recloser может общаться через модем GPRS (или GSM) с английским или китайским языком (*).
С дополнительными функциями для пользователя.
Оцененные токи, системный фазовый ток.
Номинальное напряжение, системное фазовое напряжение и вторичное напряжение питания низкого напряжения. Частота, власть (кВтч),
Реактивная мощность (кВ ARH), коэффициент мощности.
С необязательным интервалом отключения для предварительной программы пользователя:
Установка Времени отрекания.
Поддержка настройки мертвого времени.
С функцией записи событий:
SOE 1000 Операционная запись.
Запись неисправности и нормальная запись работы.
Note: (*) Среднее, должно быть настроено производителем, если это необходимо.
