Agarra de metal de metal aislada de 12 kV
condición de servicio
1. Altitud ≤1000m
2. Temperatura ambiente del aire: máximo +40ºC mínimo -35ºC
3. Humedad relativa: el valor promedio del diario no será más del 95%; promedio mensual
El valor no será más del 90%.
4. El aire ambiente debe ser sin corrosión, sin contaminación aparente con gas combustible
y etc.
5. El terremoto prevenía la función: Aceleración horizontal del suelo de proceso 0.2G y aceleración vertical0.1G al mismo tiempo, adoptar resonancia, seno, prueba de onda látigo, factor de seguridad debe ser más de 1.67

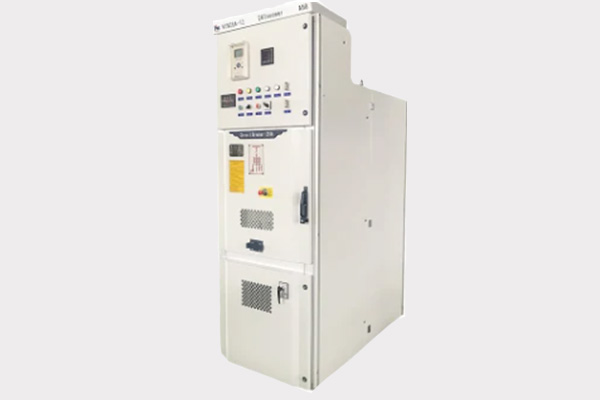

Kyn28a-12 Equipo eléctrico Switchgar de interruptores de voltaje medio alto VCB Switchgar
|
|
No.
|
Artículo
|
Unidad
|
Datos
|
|
1
|
Voltaje nominal
|
kV
|
6 ~ 12kV
|
|
2
|
1 minuto. Voltaje de soporte de frecuencia de potencia
|
kV
|
42 (48, distancia de aislamiento)
|
|
3
|
Voltaje de soporte de impulso de rayo (pico)
|
kV
|
75 (85 distancia de aislamiento)
|
|
4
|
Corriente nominal
|
A
|
630~4000A
|
|
5
|
Corriente de ruptura de cortocircuito con calificación
|
kA
|
20, 25, 31.5,40,50
|
|
6
|
Corriente de cortocircuito con calificación (pico)
|
kA
|
50, 63, 80
|
|
7
|
4S calificó la actualidad a corto plazo
|
kA
|
20, 25, 31.5
|
|
8
|
Corriente pico nominal soportada
|
kA
|
40.50.63.80.100.125
|
|
9
|
Grado de protección
|
|
Closure IP4X, IP2X (puerta VCB abierta)
|
|
10
|
Ancho de panel
|
|
650/800/1000
|
|
11
|
Peso
|
|
500~1200
|
|
12
|
Frecuencia nominal
|
Hz
|
50/60
|
12-40.5kV C-GIS ASHIGA AISLADO DE GAS, se han puesto en funcionamiento más de 6,000 unidades en los últimos diez años; Entre ellas, 124 unidades son OEM Chongqing Metro Line 6 de marcas extranjeras, se exportan 128 unidades a Australia, 66 unidades en Venezuela, 160 unidades en el norte de África y Marruecos, y se exportan a Suecia, Gran Bretaña, Malasia, Indonesia y otros países. Hay más de 2,000 unidades en funcionamiento de Shanghai Electric Power Company, las 6 estaciones de demostración de la red estatal, la compañía de energía eléctrica Henan y subestaciones de meseta por encima de 4600m sobre el nivel del mar. También exporta 150 unidades a Japón, 250 unidades a Arabia Saudita, 26 unidades a Italia, Bélgica y otros países.
