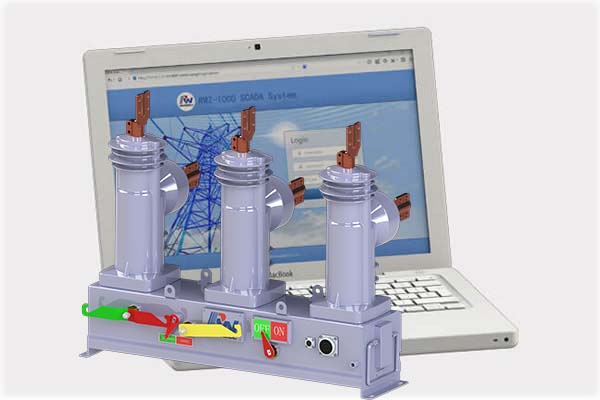

Reconectador automático con SCADA
Los reconectadores son pequeños disyuntores ubicados en la parte superior de los postes de distribución y generalmente se usan en alimentadores de distribución muy largos. Su función es aislar una sección del alimentador en condiciones de falla o sobrecarga y así minimizar el número de clientes sin servicio. Dado que actúan como pequeños disyuntores, tienen la capacidad de restaurar la energía automáticamente en situaciones de falla temporal, de ahí el nombre de "reconectador".
Para reducir aún más el número de clientes fuera de servicio en una condición de falla, los reconectadores están "coordinados" con cortacircuitos con fusibles aguas abajo y disyuntores de subestación aguas arriba. Por ejemplo, digamos que la rama de un árbol cae sobre una línea monofásica con toma de corriente en una comunidad residencial. Sin un reconectador entre el cortacircuito con fusible que sirve a la línea monofásica con toma de corriente y el disyuntor de la subestación, todo el alimentador se vería afectado. Con un reconectador presente, solo la porción del alimentador aguas abajo del mismo se vería afectada. Ahora, el reconectador funcionaría (o se abriría) y luego se volvería a cerrar casi instantáneamente. Si la falla (rama de árbol en la línea) aún está presente, el reconectador se abrirá nuevamente. Esta vez puede estar preestablecido para esperar uno o dos segundos antes de volver a cerrar. Después del reenganche, si la falla sigue ahí y el cortacircuito con fusible no se quemó durante la última operación, el restaurador se mantendría por un tiempo breve para darle tiempo al cortacircuito con fusible para que explote y aislar solo la línea monofásica con toma de corriente. Si no lo hace por alguna razón, el reconectador se abriría por tercera vez y se "bloquearía". En este punto, se debe enviar un instalador de líneas para que inspeccione el problema y vuelva a cerrar el reconectador manualmente.
Rockwill Electric se esfuerza por brindar a nuestros clientes la última tecnología, precios competitivos y el mejor servicio para la automatización de la distribución.
Los reconectadores de circuito automático de la serie RCW pueden usarse en líneas de distribución aéreas, así como en aplicaciones de subestaciones de distribución para todas las clases de voltaje de 11kV hasta 38kV en sistemas de energía de 50 / 60HZ. y su corriente nominal puede alcanzar los 1250A.
Los reconectadores automáticos de circuito de la serie RCW integran las funciones de control, protección, medida, comunicación, detección de fallas, monitoreo en línea de cierre o apertura.
La principal diferencia entre RCW38M y RCW38N
| Type |
Close energy |
Open energy |
Mechanical life |
| RCW27M |
By capacitor charging, fast within 1 S |
Need By capacitor release |
More than 60,000 times |
| RCW27N |
By motor charging spring, long time 7S~15S |
No need capacitor |
10,000 times |
T a T * ----- Fuga de terminal a terminal
T a G / E * ----- Terminal a tierra / fuga de tierra
El reconectador Rockwill Electric también se puede usar como protección de alimentador en una nueva subestación o reemplazar los interruptores existentes.
El tamaño compacto, la excelente capacidad de conmutación, los convenientes puntos de conexión de las barras colectoras, así como el soporte de marco de subestación opcional del RCW, son adecuados para simplificar el diseño de la subestación.
La corriente nominal del reconectador tipo subestación hasta 1250A, capacidad de ruptura hasta 25kA.
Con clases opcionales para rango de corriente nominal:
Para 12 kV, con 630 A, 20 kA de capacidad de ruptura. 800 A, 20 kA de capacidad y 1250 A, 25 kA.
Para 15 kV, con 630 A, 20 kA de capacidad de ruptura. 800 A, 20 kA de capacidad y 1250 A, 20 kA.
Para 27 kV, con 630 A, 20 kA de capacidad de ruptura, 800 A, 16 kA de capacidad y 1250 A, 25 kA.
Para 38kV, con630A, 20kA ,. y ampliando 1250A, .25kA RCW38M tipo ..
Con clases opcionales para estilos de instalación:
Reconectador de vacío monofásico y Reconectador de vacío trifásico.
Con curvas de protección de relé opcionales para elección del usuario:
Ph.OC1: Protección actual
Ph.OC2: límite de protección de corriente
Ph.OC3: protección contra sobrecorriente
IDMTOC: protección de sobreintensidad de tiempo inverso
SEF: Protección de sobreintensidad de fallo de puesta a tierra sensible
Volver a cerrar: volver a cerrar
Recl.ACC: Protección de aceleración de cierre entre fases
Manu.ACC: Protección de carga entre fases
Sobrecarga: protección contra sobrecarga
NSPTOC1: alguna sobrecorriente de secuencia negativa entre fases
NSPTOC2: Protección de sobreintensidad de secuencia negativa entre fases, Sec.
PH.OV: protección contra sobretensión
PH.UV: protección de baja tensión
Resi.OV: protección de sobretensión de secuencia cero
Hi.Gas: protección contra gases pesados
Hi.Temp: protección de alta temperatura
Com.Val: valores comunes
Se pueden personalizar más funciones de relé.
Con opción opcional de local o remota.
Con protocolos de comunicación opcionales y puerto de E / S para la elección del usuario:
Admite puertos RS-232 y RS-485.
Soporte de protocolo de comunicación DNP3.0 (*).
El protocolo de comunicación Modbus es opcional (*).
Compatibilidad con el protocolo de comunicación IEC 60870-5-101.
Compatibilidad con el protocolo de comunicación IEC 60870-5-104. (*).
El reconectador puede comunicarse a través de modem GPRS (O GSM) con idioma inglés o chino (*), con funciones opcionales para el usuario.
Corrientes nominales, Corriente de fase del sistema.
Voltajes nominales, voltaje de fase del sistema y voltaje de suministro de energía secundario de bajo voltaje.
Frecuencia, potencia (kWh), potencia reactiva (kVarh), factor de potencia.
Con intervalo de reenganche opcional para preprograma de usuario:
Soporte de ajuste de tiempos de reenganche.
Soporte de configuración de tiempo muerto.
Con función de grabación de eventos:
Registro de operaciones SOE 1000.
Registro de fallas y registro de operación normal.
Nota: (*) significa que el fabricante debe personalizarlo si es necesario.
· Esquema del reconectador:
El reconectador de vacío de la serie RCW se combina principalmente con terminal de integración, transformador de corriente, actuador magnético permanente y su controlador de reconectador.
· La característica del tanque del reconectador:
Los tanques del reconectador al vacío están fabricados en acero inoxidable grado 304 y están recubiertos con pintura en polvo de color gris claro. Reconectador completo con clase de protección IP65, equipado con un enchufe auxiliar para conectar con el controlador del reconectador mediante cable de control, Diámetro Max22mm, 6 Mlength (8M para especial). Puede servir más de 20 años a largo plazo en circunstancias de trabajo pesado.
· La característica de poste empotrado al vacío del reconectador:
El interruptor de vacío del reconectador se inserta en un polo sólido de resina epoxi y está recubierto externamente con un material estable y de alta confiabilidad: caucho de silicona fluorocarbonado (γ-trifluoropropilmetilpolisiloxano)
Con excelente aislamiento eléctrico, resistencia a la intemperie, ozono, inercia biológica, se puede soportar bajo el uso a largo plazo en -55 ~ + 200 ℃.
Distancias de fuga de RCW
|
Description
|
15kV BIL 95/110kV
|
15kV BIL 125kV
|
27kV BIL 125kV
|
27kV BIL 150kV
|
38kV BIL 170/185kV
|
|
T to T*
|
480/646mm
|
646mm
|
796mm
|
796mm
|
1145mm
|
|
T to G/E*
|
480/763mm
|
763mm
|
763mm
|
1126mm
|
1126mm
|
Reconectador de línea radial
Cuando se instala un reconectador en un alimentador radial, automáticamente borra las fallas transitorias y aísla las fallas permanentes. Se puede instalar más de un reconectador en un alimentador para aislar fallas de manera selectiva y asegurar que menos clientes se vean afectados.
Reconectador de bucle
Un reconectador de bucle mejora aún más la confiabilidad de una fuente de alimentación al reconfigurar automáticamente una red en caso de falla.
Reconectador de pareja de bus
Un reconectador Rockwill se puede usar como un interruptor de enlace de bus en una red.
