El interruptor de tapúrer / condensador tipo RCS
El interruptor Capswitch/Capacitor tipo Rcs es un equipo de conmutación especial de la clase C2/C3, Full cumplido con el estándar IEEE/ANSI C37.66.
Rock le ofrecerá opciones:
Solución trifásica, RCS-3N y RCS-3
Solución monofásica, RCS-1
-------------------------------------------------------------
La principal diferencia entre RCS-3 y RCS-3N:
El interruptor de condensador RCS-3 estándar utiliza actuador magnético.
El tipo económico normal RCS-3N está utilizando el mecanismo de resorte.
-------------------------------------------------------------
RCS-3N es un interruptor de tipo upgarded del interruptor de rotura de carga de vacío tipo RLW-24 y RLW-36.
Interruptor de condensador de fase singe tipo RCS-1
General:
El interruptor de condensador RCS de nueva generación del Rockwill es un interruptor de vacío de diseño de larga vida útil que proporciona una vida útil de más de 100.000 (30.000 euros/cierre) operaciones sin mantenimiento.
El uso del RCS se traducirá en ahorros sustanciales por la reducción del mantenimiento y la maximización del tiempo de actividad del banco y también mejorará la calidad de la energía.
Todos los RCS cumplen con las normas pertinentes.
Uso de la condición:
Temperatura ambiente: -40 ~+85 , diferencia de temperatura
diurna: 25°C; Altitud:≤1000m área;
Velocidad del viento no supera los 35m/s;
No hay
vibración de intensidad normalmente No hay gas de erosión de intensidad, lugar medio (por ejemplo ácido, álcali, asfixia por ejemplo.)
Clase de contaminación: clase IV;
Temperatura de carga -40°C~+85°C。
Ofreciendo:
Con diseño fiable y experiencia de alto rendimiento por dispositivo actautor magnético.
Dispositivo de actuador magnético de alta fiabilidad
Este avanzado actuador magnético monostable de diseño. Con vida mecánica 100.000 veces. (10 veces el mecanismo de tipo resorte RCS)
Controlador de interruptor de condensador de inteligencia
Con clases opcionales para el rango de corriente nominal:
Para 15kV, con capacidad de rotura de 630A, 20kA. Capacidad de 800A, 20 kA y 1250A, 20kA.
Para 27kV, con capacidad de rotura de 630A, 20kA. Capacidad de 800A, 20 kA y 1250A, 25kA.
Con protocolos de comunicación opcionales y puerto de E/S para la elección del usuario:
puertos RS-232 y RS-485 compatibles.
Soporte de protocolo de comunicación Modbus (GPRS o control inalámbrico GSM*).
Nota:(*) la media debe ser personalizada por el fabricante si es necesario.
Accesorios de RCS
|
Cubierta aislante del terminal superior 3 piezas/set |
Buje expaning inferior 3 uds/set |
Nota:
todos los componentes aislantes anteriores para bil 170kV ampliando el uso. Cualquier pregunta pls contacto con nuestro ingeniero.
|
Terminal superior 3 piezas/set |
Termianl inferior 3 uds/set |
Nota:
Estándar hecho de material de cobre T2, para corriente nominal 630A utilizando. Con rango en expansión.
Principales nuevas ventajas del interruptor de condensador RCS

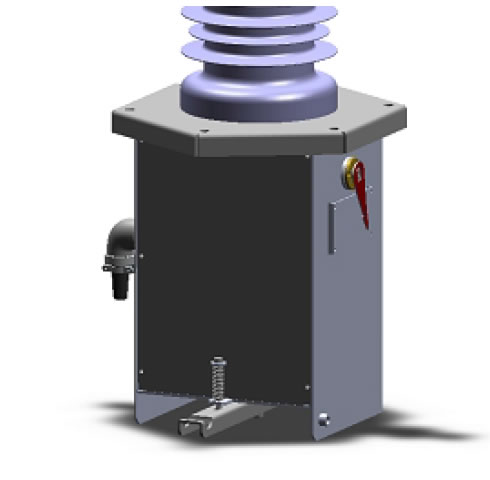

Dispositivo de apertura manual de alta fiabilidad
Indicador on/off visible
Conector de enchufe impermeable de la clase IP64
Nota:
ROCKWIILL Suministrar tecnología de dispositivo de cierre manual de diseño especial con patente propia,Se solicitó el cierre de la situación nomal y anormal. Su velocidad de cierre (hora) cumple con la norma IEC62271-100(GB1984-2003)
Esta función puede desplazarse de la falla del actuador magnético que cuando el ctuator no puede funcionar causará el accidente mayor.
Pole_ de vacío
Terminal de ingresos de primarcy (conectarse directamente al intterruter reducir la pérdida de energía)
Interruptor de vacío (Adopte la tecnología APG con cubierta de presura de molde de caucho de silicona externa, aumentando todo el aislamiento y el rendimiento de la intemperie)
Buje de salida (diseño modular externo fácil para la calidad cotrol amd maintenanace)

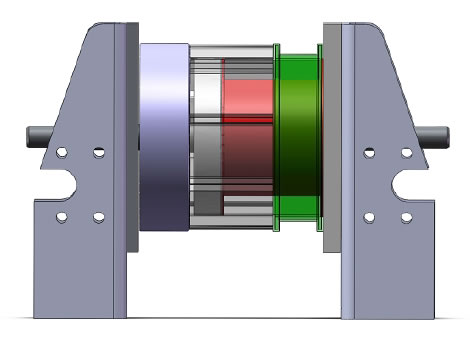

Appy ANSOFT diseña el actuador magnetc de alto rendimiento, de alta fiabilidad y libre mantenimiento. A través de 35.000 veces la prueba de excitación inversa de apertura, la tasa de desmagnetización inferior al 1%.
Nota: ROCKWIILL suministra un actuador magnético monoestable de diseño modular de patente especial con dos bobinas de control. Es el mejor diseño para el tapon de vacío RCS
Principales datos técnicos del RCS
|
No.
|
Artículo
|
Unidad |
Datos |
|
|
1 |
Tensión nominal
|
Kv |
15/27 |
|
|
2 |
Corriente nominal
|
Un |
630/800 |
|
|
3 |
Frecuencia nominal
|
Hz |
50/60
|
|
|
4 |
Frecuencia de potencia 1min
|
Seco |
Kv |
60/79
|
|
Mojado |
Kv |
55/65
|
||
|
5 |
Impulso relámpago resiste voltaje (valor máximo)alternativo, opuesto/fractura
|
Kv |
125/150
|
|
|
6 |
Corriente de rotura de cortocircuito nominal
|
ese |
16/20(25*)
|
|
|
7 |
Corriente corta nominal corriente de conmutación (valor máximo)
|
ese |
40/50/(63*)
|
|
|
8 |
El valor máximo nominal resiste la corriente
|
ese |
40/50/(63*)
|
|
|
9 |
4S corto tiempo soportar corriente
|
ese |
16/20(25*)
|
|
|
10 |
Circulan operativos calificados
|
|
O-0.3S-CO-180S-CO
|
|
|
11 |
Romper la frecuencia de corriente bajo cortocircuito clasificado
|
Veces |
30
|
|
|
12 |
Rotura de un solo condensador
|
Un |
630 |
|
|
13 |
Banco de condensador de espaldas rompiendo
|
Un |
400 |
|
|
14 |
Vida del mecanismo
|
Veces |
30,000 |
|
|
15 |
Bucle secundario 1 min frecuencia de alimentación soportar voltaje
|
Kv |
2 |
|
Nota: (*) está pensado especial para opcional. Cuando sea necesario debe discutir con nuestro ingeniero.
Supera requisitos eléctricos de ANSI C37.66
Distancias de creepage del interruptor de condensador RCS
|
Descripción |
BIL de 15 kV 95kV |
BIL de 15 kV 110kv |
27kV BIL 125kV |
27kV BIL 150kV |
|
T a T* |
406mm |
960mm |
||
|
T a G/E* |
460mm |
1020mm |
||
Nota:
T a T* -----Terminal a la crepágina terminal
T a G/E* -----Terminal a creepage tierra/tierra
Ofreciendo:
1.On /OFF luz de señal; 2.Alarma (falla) luz; 3.Abre y cierra el botón; 4.Baterías; 5.Condensador; 6.MCB; 7.inversor de potencia; 8.intelligence Dispositivo de control; 9.Gire los contactos del interruptor;10.Auxiliary; 11.Conector de cable; 12.Terminales; 13.Otros
Especificación de componentes:
1.ON&OFF luz
única en color rojo claro único,
OFF luz Verde.Power
desde el controlador interno 2.Alarma
(falla) color amarillo claro, Alimentación desde el controlador interno, Alimentación desde el controlador interno 3.Open&Close pulsador
Botón abierto Color verde del pulsador, Botón de cierre Color rojo, Encendido desde el controlador interno
Nota: Para el control remoto puede establecer bucle de
circuito adicional, potencia desde outside.detail ver diagrama secundario 4.Batteries, 2pcs
12Vdc, 7AH / pcs, botón de cierre color rojo, alimentación desde el controlador interno.
5.Capacitor,1pcs
250Vdc,22000uF.
6.MCB,2poles 1pcs,1poles 1pcs.
AC220Vac,16A,para protección y conmutación.
7.Inversor de potencia, capacitivo & batería
/ 1pcs tipo capacitivo, intercambio de 24Vdc a
250Vdc, inversor
de batería en consecuencia fuera
de la potencia 8.Intelligence dispositivo de
control 1pcs
Para conmutación&control co 9.Interruptor de rotación, Control de 220Vac 1pcs para circuito remoto o circuito local 10.Auxiliary contactos de
respaldo para clientes.220Vac.10A
Nota: Otro contacto pls con los ingenieros de Rockwill.
