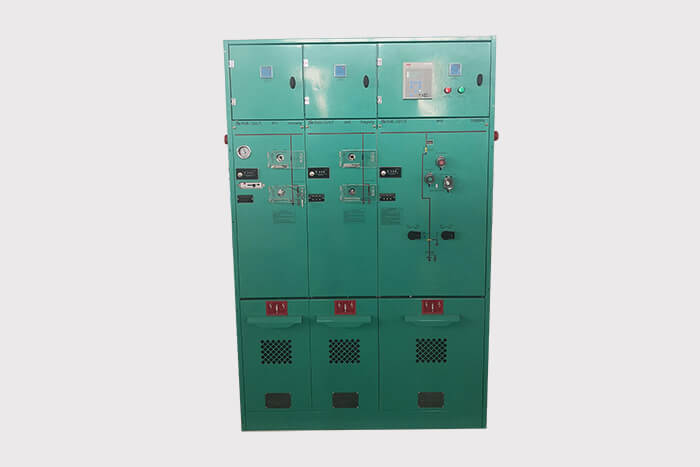

La unidad principal de anillo interior CCV de 11kV/12kV se utiliza para controlar la red y proteger el transformador de distribución. Ensambló diseño compacto de gas SF6. La unidad principal de anillo es un componente compacto de media tensión, prácticamente libre de mantenimiento, que se utiliza para redes de anillo típicas con las siguientes características:
1. Capacidad para transportar corriente nominal continuamente.
2. Capacidad para interrumpir corrientes de falla en el interruptor automático.
3. Capacidad para conmutar corrientes de carga normales en el interruptor automático.
4. Operación segura y confiable con enclavamiento entre el interruptor de tierra y los seccionadores.
5. La RMU debe diseñarse de manera que impida que el operador entre en contacto accidental con partes activas durante la operación.
Diseño y construcción
1. La RMU está diseñada para futuras ampliaciones en uno o ambos lados.
2. Todas las superficies externas están recubiertas con una capa de pintura en polvo termoendurecible tipo epoxi poliéster.
3. La RMU es adecuada para condiciones tropicales o gélidas. Se completa con adaptadores de terminación de cable adecuados para cables XLPE, manijas de operación y las instalaciones necesarias para la prueba de cables.
4. Los conductores de la barra colectora están redondeados para minimizar las concentraciones de tensión dieléctrica y están hechos de cobre.
No |
Artículo |
|
Unidad |
Datos |
1 |
Tensión nominal |
|
|
11/12 |
2 |
Resistencia a la frecuencia de potencia |
Seco |
kV |
42/50 |
Mojado |
Tensión soportada de impulso tipo rayo (valor máximo) |
75/65 |
3 |
Corriente nominal |
|
630/1250 |
4 |
Corriente nominal de ruptura de cortocircuito (pico) |
kA |
20 |
5 |
Corriente nominal de ruptura de bucle cerrado |
A |
630/1250(C) |
6 |
Corriente nominal de interrupción de carga del cable |
A |
50(C) |
7 |
Corriente nominal de interrupción de carga del cable de línea |
A |
10(C) |
8 |
Corriente nominal de ruptura del transformador fuera de circuito |
A |
16 |
9 |
Corriente de cierre nominal (pico) |
kA |
50/2,5 (interruptor principal/puesta a tierra) |
10 |
Corriente soportada nominal (pico) |
11 |
Corriente de resistencia nominal de corta duración |
16/20 |
12 |
Tiempo de resistencia nominal de corta duración |
s |
3/4 |
13 |
Vida mecánica |
veces |
C/F(2000),v(10000) |
14 |
barra colectora principal |
A |
630/1250 |
14 |
Presión nominal de SF6 (20 ℃) |
MPa |
0.014 |
15 |
Tasa de fuga anual de SF6 |
% |
≤0.05 |
16 |
Tensión de alimentación nominal del circuito secundario |
kv |
2 |
17 |
Circuito secundario Tensión de frecuencia industrial de 1 min. |
V |
AC220/DC48/DC24 |
18 |
Grado de protección |
Tanque de gas |
IP65 |
19 |
Instalación interior de panel RMU |
IP3X |
20 |
Panel RMU con cerramiento exterior |
IP54 |
