Motorizar el interruptor de rotura de carga de funcionamiento

RPS El interruptor de rotura de carga de funcionamiento manual está equipado con un mecanismo muy simple y fiable con un solo mecanismo de tipo de rotación de resorte, que lo llamamos tipo manual.

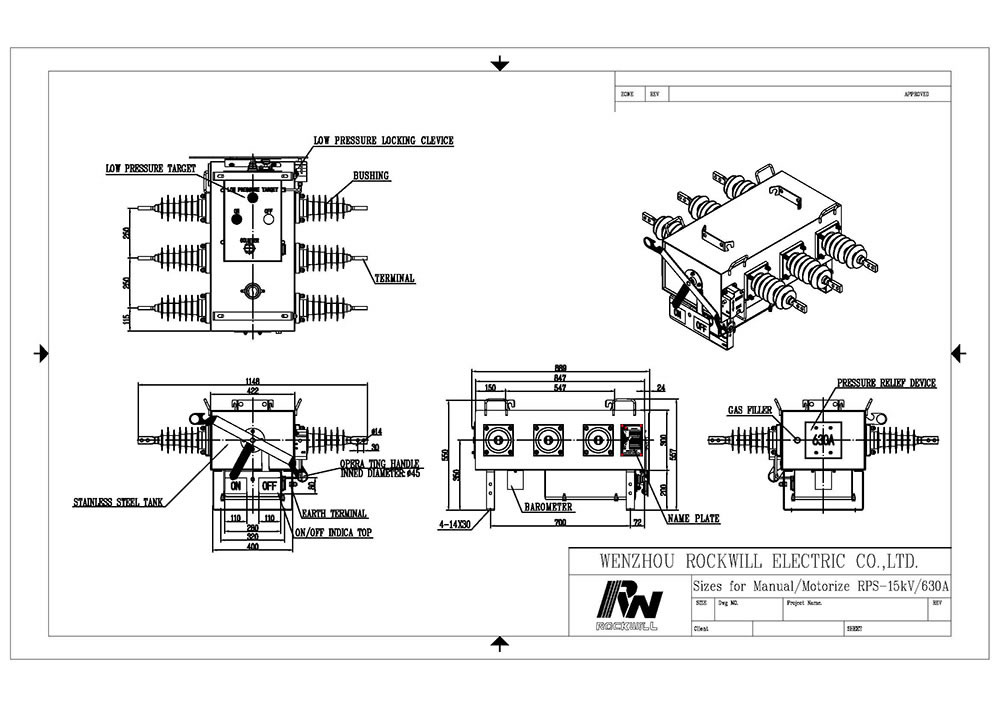

El interruptor de rotura de carga de funcionamiento motorizado RPS es un LBS manual básico con un sistema de engranajes de motor adicional. Puede ser accionado por un control eléctrico a través de un motor en lugar de la operación de trabajo.

Después de añadir un motorizado adicional con componentes de control y protección de relés, módulo de comunicación, que upgarde a control remoto LBS / seccionador que capaz de lograr enlazar en SCADA o por un sistema de micro automatización.

Es un uso para encender/apagar en línea de carga con E3 un servicio de 6000 veces, y tipo probado bajo kema laboratorio por el estándar IEC62271-103.

El tipo LBS ahora está ampliamente corriendo por todo el mundo.

● Resumen

ROCKWILL® Electric se esfuerza por ofrecer a nuestros clientes la última tecnología y precios competitivos y el mejor servicio para la distribución automática.
RPS es una familia de interruptores de rotura de carga montados en poste exterior con aislamiento SF6 para líneas aéreas y diseñada específicamente para su uso en modernos sistemas de automatización de distribución de control remoto. El RPS ofrece un funcionamiento fiable y libre de mantenimiento incluso en las condiciones climáticas más exigentes, incluidas las atmósferas cargadas de sal, la contaminación industrial corrosiva, la nieve y el hielo. Tiene una excelente rotura de carga y capacidad de fabricación de fallas y satisface los requisitos de aislamiento especificados para el interruptor de rotura de carga. El tanque de metal de tierra evita todas las corrientes de fuga posibles a través de un interruptor abierto. RPS se puede operar manualmente o operar con motor para el control eléctrico local y remoto, actualizado.

● Ambiente de servicio
1.Temperatura del aire: Temperatura máxima: +85°C; Temperatura mínima:-45°C
Humedad: Humedad media mensual 95%; Humedad media diaria 90%.
Altitud sobre el nivel del mar: Altitud máxima de instalación: 2500m o más.
Aire ambiente no aparentemente contaminado por gas corrosivo e inflamable, vapor, etc. No hay sacudida violenta frecuente

●Oferta
Con clases opcionales para rango de corriente nominal:
--Type RPS 15, Rating6-20 kV con 400A, 16 kA hasta 1250A, 20kA;
--Tipo RPS 27, Clasificación22-27 kV con 400A, 16 kA hasta 1250A, 20kA;
--Tipo RPS 38, Clasificación30-40.5 kV con 400A, 16 kA hasta 1250A, 20kA;
Con clases opcionales parala instalación de diferentes aplicaciones de cuadrícula:
Función de sección (Sección)
50 Sobrecorriente instantánea/definida en tiempo (P.OC)
51 Fase de sobrecorriente de tiempo (curva P.Fast/Curva de retardo)
Sobrecarga (curva N.Curva rápida/Curva de retardo N)
50N De tiempo residual de suelo instantáneo/sobrecorriente de G.Delay)
50SEF Sensible Tierra Falla (SEF)
51c Carga fría (carga fría)
TRSOTF Interruptor a falla (SOTF)
59 Sobre voltaje (L.Over volt)
27 Bajo voltaje (L.Under volt)
Funciones de monitoreo:
Fases primarias / secundarias y corrientes de tierra
Dirección de línea
Primaria / secundaria y voltajes de fase
Aparente potencia y factor
De potencia real y potencia
Histórica de la demanda récord
De voltaje de secuencia de fase positiva & Corriente
De secuencia negativa de voltaje & Corriente
Cero secuencia de voltaje
Frecuencia
De voltaje entrada binaria / estado de salida
Circuito de viaje saludable
Tiempo de falla y registro de
Fallas de fecha
Registros de eventos

●Curvas de tiempo sobrecorriente

La siguiente información describe la sincronización de curva para los ajustes de marcación de tiempo y curva realizados para los elementos de tiempo sobrecorriente Las curvas de relé de tiempo sobrecorriente de conformidad con IEEE C37.112-1996 IEEE Standard Inverse-Time Characteristic Equations for Overcurrent Relays.

Curvas IEC:
	C1 (Inversa estándar) C2 (Muy Inverso) C3 (extremadamente inverso) C4 (Inverso de mucho tiempo) C5 (Inverso de poco tiempo)
Curvas de EE. UU.:
	U1 (moderadamente inverso) U2 (reverso) U3 (Muy Inverso) U4 (extremadamente inverso) U5 (Inverso de corto tiempo)

● Software de PC para pruebas de controladores, configuración, programación, actualización.

Interfaz de amistad humana Curva programable de tiempo sobrecorriente

● Función
RPS El acero inoxidable de alta calidad de 3 mm se utiliza para el tanque, que está diseñado para su máxima robustez y línea de soldadura mínima para minimizar la corrosión, y específicamente para garantizar la seguridad del personal de operación incluso con las fallas internas del arco a la máxima capacidad de falla del tanque que el RPS puede soportar una falla interna sin ventilar gases calientes.
El mecanismo de operación de resorte independiente adopta ROCKWILL® muelle espiral de patente, proporciona una falla de rotura de carga garantizada que permite garantizar la velocidad de apertura y cierre del interruptor.
El RPS se proporciona con indicador de posición de reflejo de luz que están conectados directamente al eje de funcionamiento del interruptor proporcionando una indicación clara e inequívoca de la posición del interruptor. Indicador hecho de material reflectante de luz, que es fácilmente visible desde el nivel del suelo incluso por la noche en la lluvia de conducción.

● Principales nuevas ventajas de RPS

ROCKWILL® Suministrar tecnología de dispositivo de cierre manual de diseño especial con patente propia, solicitó el cierre de la situación normal y anormal. Es la velocidad de cierre (hora) cumplir con IEC62271-100.
Esta función puede compensarse con una falla de actuador magnético que cuando el actuador no puede funcionar causará el accidente mayor.
Resistente a la corrosión, Buje compuesto Mecanismo de bloqueomanual (incluyendo gancho) Indicador de tierra/C de la carcasa confiable (hecho de material reflectante de la luz), contador de operación, medidor de densidad de gas que son fácilmente visibles desde el nivel del suelo.
Equipos avanzados e integrados de detección y llenado de fugas de helio, que garantizan que la fuga SF6 de cada interruptor sea inferior al 0,1% estrictamente al año.
Accionamiento del motor, que se reacondicionó fácilmente en el lugar a unidades operadas manualmente.

● Distancias de creepage de RPS

●Transformador de corriente y sensor de voltaje

Nota: Los transformadores de corriente y los sensores de voltaje se pueden personalizar según los requisitos.

●Normas de referencia

IEC 62271-1 IEC 62271-102 IEC 62271-103

Equipo de conmutación y control de alta tensión. Parte 103: Interruptores para voltaje nominal superior a 1 kV hasta e incluyendo 52 kV

Parte delantera: Indicador de O/C claro de color Trasero: Válvula a prueba de explosiones altamente fiable, Dispositivo integrado inflable/deflación
