Introducción

SVG es el representante de la última tecnología en el campo de la compensación de energía reactiva, SVG está conectado en paralelo a la red eléctrica, que es equivalente a una fuente de corriente reactiva variable. Su corriente reactiva puede cambiar rápidamente con el cambio de corriente de carga reactiva y compensar la potencia reactiva requerida por el sistema automáticamente. Dado que SVG tiene un tiempo de respuesta muy corto, también se denomina Compensador síncrono estático (STATCOM).

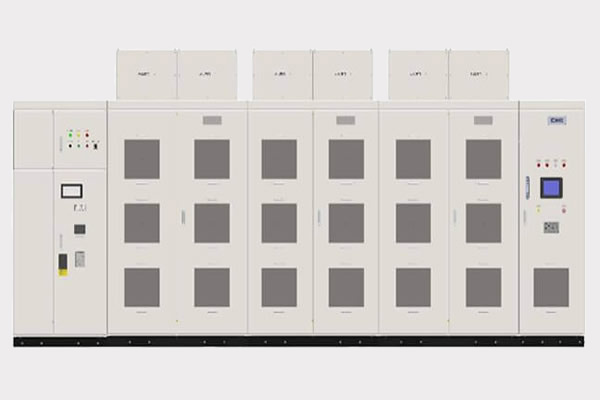

En lugar de utilizar condensadores e inductores de gran capacidad, el R5000 SVG utiliza un interruptor de alta frecuencia de dispositivos electrónicos de potencia para lograr una conversión de energía reactiva.

Campos de aplicación

E5000 SVG es ampliamente utilizado en petroquímica, metalurgia, energía eléctrica, carbón, ferrocarriles electrificados, puertos, centrales eólicas y otros campos industriales con cargas de impacto y motores de gran capacidad, que pueden ahorrar energía y reducir el consumo de energía, mejorar el factor de energía, puede mejorar significativamente la seguridad y estabilidad de la red y mejorar la calidad de la energía.

Principio básico

Tres modos de
funcionamiento: Voltaje constante: tomar la tensión del punto de control como objetivo de control, teniendo en cuenta el factor de potencia.
Factor de potencia constante: tomar el factor de potencia del punto de control como objetivo de control, teniendo en cuenta el voltaje.
Potencia reactiva constante: el valor de potencia reactiva dado se utiliza como destino de salida.

Funciones de protección

● Protección contra sobrecorriente
● Protección por exceso de voltaje
● Protección por debajo del voltaje
● Protección por exceso de voltaje de la unidad de potencia
● Protección de exceso de temperatura de la unidad de potencia
● Protección contra cortocircuitos de la unidad de potencia
● Protección de fallas de comunicación
● Protección de fallas de potencia de control
● Fase de entrada carece de protección

Características

1） Expansión de tarjeta de E/S flexible para la lógica operativa en el sitio
2） Monitoreo en tiempo real del estado de la unidad de potencia, análisis cuantitativo digital
3） Control patentado de ecualización de voltaje de CC basado en características de caída para garantizar la precisión del voltaje de igualación
4） Tecnología de inicio flexible patentada para garantizar un impacto de corriente cero durante la conexión de la red
5） Algoritmo de protección perfecta, autoevaluación del estado del sistema en línea para garantizar la confiabilidad del sistema
6） Diseño redundante y diseño modular para cumplir con los altos requisitos de confiabilidad del sistema

7） Diseño modular de la unidad de potencia, fácil de mantener y reemplazar
8） Soporte Rs485, Ethernet, DCS Contacto duro para la comunicación, integrar múltiples protocolos de comunicación
9） Valor de calefacción más bajo, área más pequeña ocupada y solo la mitad del dispositivo SVC de la misma capacidad
10） Excelentes características de interferencia anti-electromagnética, hasta el grado IV
11） se puede instalar en paralelo, fácil de expandir la capacidad

resúmenes

(1)Mejorar la estabilidad de transmisión de la red eléctrica

Instale el dispositivo SVG en la línea de transmisión de larga distancia, puede compensar el consumo de energía reactiva en condiciones normales de funcionamiento, elevar la tensión de línea, mejorar la capacidad efectiva de transmisión; y proporcionar un ajuste oportuno de la potencia reactiva en caso de fallo del sistema, amortiguando así la oscilación del sistema y mejorando la estabilidad de la red eléctrica.

(2)Control armónico

El E5000 SVG no genera armónicos y tiene función de filtrado activo (APF), puede controlar armónicos mientras que la compensación de potencia reactiva.

(3) Suprima el parpadeo de voltaje

El E5000 SVG puede proporcionar corrientes reactivas variables para compensar el cambio de carga, suprimir la fluctuación de voltaje y parpadeo.

(4)Compense la potencia reactiva del sistema, mejore el factor de potencia, reduzca la pérdida de línea.
