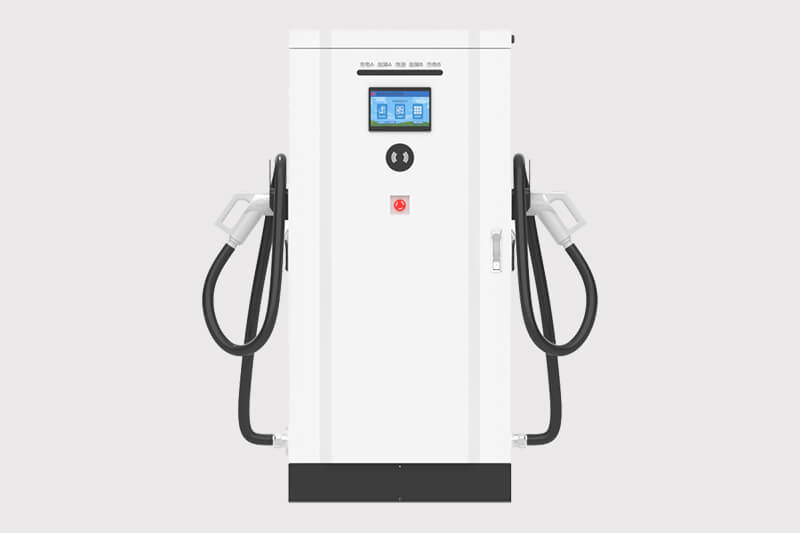

El cargador rápido para vehículos eléctricos de CC de 90kW-160kW de China es adecuado para estaciones de carga urbanas especiales, estaciones de carga públicas urbanas, estaciones de carga de carreteras interurbanas y otras ocasiones que requieren una carga rápida de CC, especialmente adecuado para un despliegue rápido bajo la limitación del sitio.
Características del cargador rápido para vehículos eléctricos de CC de 90kW/120kW/160kW
1. Control inteligente
Admite comunicación Ethernet/4G/Wi-Fi
Protocolo de comunicación OCPP con CMS
Aplicación y pago sin efectivo
2. Alta eficiencia
Carga simultánea con 2 salidas
90kW/120kW/160kW para carga rápida
Tecnología SiC para una alta eficiencia
3. Seguro y Seguro
Medidor de energía certificado por PTB con medición precisa
Compatible con el estándar IEC para sus requisitos
Múltiples protecciones para correr con seguridad
| Especificación |
Modelo |
RWDC-YZ-90KW/750V |
RWDC-YZ-120KW/750V |
RWDC-YZ-160KW/750V |
| Entrada nominal de CA |
Fases / líneas |
3 fase + neutral + PE |
3 fase + neutral + PE |
3 fase + neutral + PE |
| Voltaje |
400V |
400V |
400V |
| Frecuencia |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
| Salida nominal de DC |
Voltaje |
200~750V |
200~750V |
200~750V |
| Actual |
Max. 200a |
Max. 200a |
Max. 200a |
| Energía |
90kw |
120kw |
160kw |
| Parámetro eléctrico |
Factor de potencia |
≧ 0.99 (50% ~ 100% de carga) |
≧ 0.99 (50% ~ 100% de carga) |
≧ 0.99 (50% ~ 100% de carga) |
| THD Valor |
≦ 5% (50% ~ 100% de carga) |
≦ 5% (50% ~ 100% de carga) |
≦ 5% (50% ~ 100% de carga) |
| Precisión de voltaje estable |
≦±0.5% |
≦±0.5% |
≦±0.5% |
| Precisión actual estable |
≦±1% |
≦±1% |
≦±1% |
| Eficiencia |
Max. 95% |
Max. 95% |
Max. 95% |
| Fuente auxiliar |
12V o 24 V |
12V o 24 V |
12V o 24 V |
| Diseño de estructura |
Material de la carcasa |
Acero galvanizado |
Acero galvanizado |
Acero galvanizado |
| Metodo de instalacion |
Soporte de suelo |
Soporte de suelo |
Soporte de suelo |
| Soporte para montaje en pared |
NA |
NA |
NA |
| Salida de carga |
Dos armas de carga (CCS 2) |
Dos armas de carga (CCS 2) |
Dos armas de carga (CCS 2) |
| Longitud del cable |
5m |
5m |
5m |
| Indicador LED |
3 indicadores |
3 indicadores |
3 indicadores |
| Pantalla LCD |
Sí |
Sí |
Sí |
| Botón de parada de emergencia |
Sí |
Sí |
Sí |
| Modo de inicio |
Tarjeta con plug-and-play/rfid/código QR/aplicación |
Tarjeta con plug-and-play/rfid/código QR/aplicación |
Tarjeta con plug-and-play/rfid/código QR/aplicación |
| Función RFID |
Sí |
Sí |
Sí |
| Comunicación |
Cargador V.S. EV |
PLC (de 70121: 2014-12) |
PLC (de 70121: 2014-12) |
PLC (de 70121: 2014-12) |
| En-gate v.s. Cargador |
PUEDEN |
PUEDEN |
PUEDEN |
| En-gate v.s. Backend |
Ethernet/4G/WiFi |
Ethernet/4G/WiFi |
Ethernet/4G/WiFi |
| Protocolo de comunicación |
OCPP 1.6 (JSON) |
OCPP 1.6 (JSON) |
OCPP 1.6 (JSON) |
| Ambiente |
Temperatura de funcionamiento |
-30 °C ~ +50 °C |
-30 °C ~ +50 °C |
-30 °C ~ +50 °C |
| Humedad de trabajo |
5% ~ 95% sin condensación |
5% ~ 95% sin condensación |
5% ~ 95% sin condensación |
| Altitud de trabajo |
<2000m |
<2000m |
<2000m |
| Grado de protección |
IP54 |
IP54 |
IP54 |
| Sitio de aplicación |
Bajo techo, en exteriores |
Bajo techo, en exteriores |
Bajo techo, en exteriores |
| Método de enfriamiento |
Bajo techo, en exteriores |
Bajo techo, en exteriores |
Bajo techo, en exteriores |
| Ruido |
≦60dB |
≦60dB |
≦60dB |
| La seguridad |
Protección múltiple |
Protección de voltaje sobre/bajo, protección contra sobrecarga, protección contra cortocircuito, sobre/bajo protección de temperatura, protección contra la conexión a tierra, protección contra sobretensiones |
Protección de voltaje sobre/bajo, protección contra sobrecarga, protección contra cortocircuito, sobre/bajo protección de temperatura, protección contra la conexión a tierra, protección contra sobretensiones |
Protección de voltaje sobre/bajo, protección contra sobrecarga, protección contra cortocircuito, sobre/bajo protección de temperatura, protección contra la conexión a tierra, protección contra sobretensiones |
| Mtbf |
100,000 horas |
100,000 horas |
100,000 horas |
| Norma de seguridad |
IEC 61851-1: 2017, IEC 61851-23: 2014 |
IEC 61851-1: 2017, IEC 61851-23: 2014 |
IEC 61851-1: 2017, IEC 61851-23: 2014 |
| Garantía |
1 año |
1 año |
1 año |
| Información del paquete |
Dimensión del producto |
1600*750*580 |
1600*750*580 |
1600*750*580 |
| Embalaje externo |
Caja de madera |
Caja de madera |
Caja de madera |
