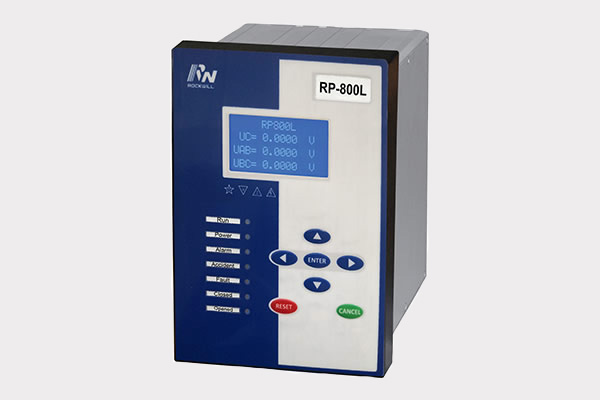

El RP-800L es adecuado para la protección de la línea entrante y la línea alimentador en el sistema a tierra de la bobina de supresión de arco o sistema sin conexión a tierra con un nivel de voltaje de 66kV y por debajo. No sólo se puede centralizar en una pantalla, sino que también se puede instalar en el equipo de conmutación directamente. Por lo tanto, es totalmente compatible con el sistema de automatización de la distribución de energía.
Funciones:
1.El caso del dispositivo está hecho de aleación de aluminio. Tiene proceso cerrado, doble blindaje interno, antivibración y anti-interferencia, por lo que puede adaptarse a muchos entornos hostiles.
2.El último circuito integrado y procesador de señal digital integrado de alto rendimiento de 32 bits constituye un sistema compacto y eficiente de adquisición y procesamiento de datos. El diseño integrado de software y hardware hace que el sistema sea extremadamente estable y fiable.
3.El sistema de hardware es ampliable; la categoría del módulo es pocas y la función es potente. La estructura interna adopta el módulo del conector metálico. La CPU adopta la tecnología de placa de cuatro capas, que puede prevenir eficazmente el impacto de la interferencia intermitente del pulso y la oleada de rayos.
4.Grabación de 64 veces de eventos de protección con tiempo, y protección contra fallos de alimentación incluida. El dispositivo puede almacenar tres conjuntos de valores fijos, lo que es conveniente modificar y cambiar.
5.Open - dentro y abierto - fuera están separados por dos - acopladores de luz, y mejora la capacidad anti-interferencia del dispositivo.
6.El dispositivo está disponible para CA/CC. No dejará de funcionar y protegerse debido a la falla del sistema de CC. Los dispositivos a intervalos, incluidas las funciones de protección de relés, son relativamente independientes y se comunican a través de Internet RS485.
7. El circuito de funcionamiento del disyuntor es adecuado para todo tipo de control de disyuntor, que es conveniente para la reconstrucción de la subestación.
Función secundaria
alarma de desconexión 1.PT
2. Alarma de puesta a tierra busbar
Alarma de rotura de circuito 3.Control
4. Alarma de fallo del dispositivo
5.Grabación de fallos
6.Ajuste independiente del valor de protección y el límite de tiempo
7. Autoprueba y autodiagnóstico
Protección
1. Protección de corriente de bloqueo de voltaje compuesto (rotura rápida, rotura rápida límite de tiempo, sobrecorriente de tiempo inverso), con función de bloqueo de baja tensión.
2.Tres fases tres veces el recloser (comprobar sin tensión, comprobar el mismo período, sin comprobación), los tiempos de reclose se pueden ajustar, con función posterior a la aceleración.
3. Cero secuencia de bloqueo de voltaje dirección cero secuencia protección contra sobrecorriente (alarma o elegir viaje);
4. selección de línea de puesta a tierra de corriente pequeña
5. bloqueo de baja tensión, bloqueo de deslizamiento, protección de aclaramiento de baja frecuencia
6. Alarma de sobrecarga
Función secundaria
alarma de desconexión 1.PT
2. Alarma de puesta a tierra busbar
Alarma de rotura de circuito 3.Control
4. Alarma de fallo del dispositivo
5.Grabación de fallos
6.Ajuste independiente del valor de protección y el límite de tiempo
7. Autoprueba y autodiagnóstico
