General:

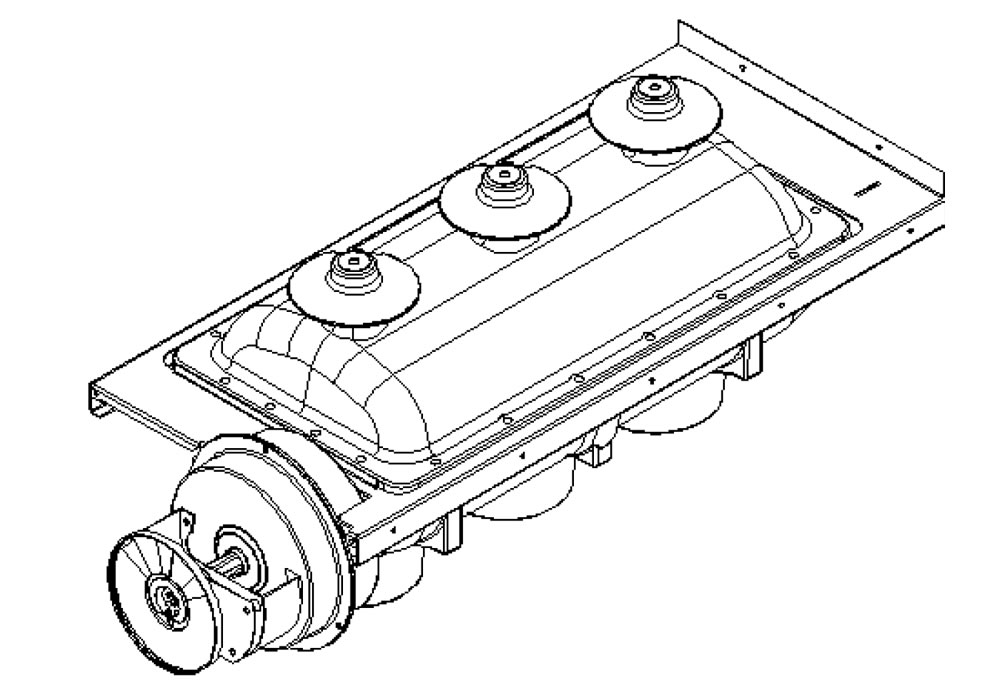

Interruptor de rotura de carga SC6-24 SF6, un equipo de conmutación con la tensión nominal de 12KV / 24 / KV / 36 / KV, adoptado con gas SF6 como un medio de aislamiento de anuncios de extinción de arco, incluyendo los tres contactores para encender y encender y apagar y a tierra, y es characteistic en su pequeño volumen, su conveniente instalación y operación y es la gran adaptabilidad con el entorno.
El interruptor de rotura de carga SC6-24 SF6 y el interruptor de carga RLS-24D de SF6 más la combinación de fusibles pueden proteger y controlar los equipos eléctricos para la fuente de alimentación y las subestaciones transformadoras, especialmente siendo adecuados para el gabinete de red de anillo, el gabinete de la rama del cable y la subestación de conmutación de distribución.
El interruptor de rotura de carga SC6-24 SF6 y el interruptor de carga RLS-24D más la combinación de fusibles se cumplen con los estándares de GB3804-1990, IEC60256-1,1997, GB16926, IEC60420, etc.
Entorno de servicio:
a)
Airtemperature Maximumtemperature: +40°C; Mínimotemperature:-5°C
b)
Humedad Promedio mensual 95%; Humedad media diaria 90%.
c) Altitud sobre
el nivel del mar Altitud
máxima de instalación: 2500m d) Aire
ambiente no aparentemente contaminado por gas corrosivo e inflamable, vapor, etc. e) Temblor violento no frecuente
Nota: Para la rotura de cortocircuito y la corriente máxima se basa en la combinación Fuseplus.
|
No |
Artículo |
Unidad |
Parámetro |
|
1 |
Tensión nominal |
Kv |
24 |
|
2 |
Frecuencia nominal |
Hz |
50/60 |
|
3 |
Corriente nominal |
Un |
630/800 |
|
4 |
Mojado
1min Frecuencia de potencia soportar voltaje Seco
|
Kv |
50
60 |
|
5 |
Impulso relámpago resiste voltaje |
Kv |
125/150 |
|
6 |
Corriente de rotura de cortocircuito nominal (pico) |
ese |
Acc a CB & Fuse |
|
7 |
Corriente de rotura de circuitos de carga activa y cierre nominal |
Un |
630 |
|
8 |
Corriente de transferencia nominal |
Un |
1200 |
|
9 |
Corriente de fabricación de cortocircuitos nominal (pico) |
ese |
40 |
|
10 |
Corriente de rotura de carga de cable(línea) nominal |
Un |
50 y 10 |
|
11 |
Corriente de rotura de carga de cable en falla de puesta a tierra |
Un |
20 |
|
12 |
Corriente de soporte nominal (pico) |
ese |
40 |
|
13 |
Tiempo corto para soportar corriente (2s) |
ese |
25 |
|
14 |
Vida del mecanismo |
Veces |
2000 |
Las cosas necesitan atención
NO se permite desmontar la válvula auto-sellada delante del interruptor (extremo de conexión del medidor).
No está permitido descargar los tornillos de sellado en el interruptor en cualquier momento.
Instrucciones de pedido
1. Los términos siguientes deben marcarse al ordenar:
Número de modelo, nombre del producto y cantidad.
Modelo de mecanismo de funcionamiento.
Proporcione la especificación de voltaje nominal si se requiere el funcionamiento de la motorización.
Para el interruptor de rotura de carga + combinación de fusibles, se requiere el modelo de fusible y la especificación.
Otros requisitos especiales.
2. Documentos con producto del fabricante:
Certificado de calificación.
Informe de pruebas para productos.
Lista de embalaje.
Otros documentos técnicos.
Aviso: Todas las especificaciones técnicas son iguales que SC6. Excepto los tamaños de instalación.
Servicio técnico:
ROCKWILL®, China. Proporcionar el mejor apoyo
Tel.: 0086-577-27869969
Correo electrónico: barry@rockwill.cn
