1, bloque de terminales

2, bujes de porcelana de alta fluencia
3, grupo de radiadores
4, dispositivo de alivio de presión
5, orejetas de elevación
6, placas de identificación
7, perno de tierra
8, caja de terminales
9, el indicador de posición del grifo
10, soportes de montaje en poste
11, controlador inteligente SEL
12, válvula de drenaje de aceite con dispositivo de muestreo

Un regulador puede regular un circuito monofásico, o tres reguladores conectados fase a fase en delta cerrado, pueden regular un circuito delta trifásico de tres hilos.Un regulador puede regular un circuito monofásico, o tres reguladores conectados fase a fase en delta cerrado, pueden regular un circuito delta trifásico de tres hilos.

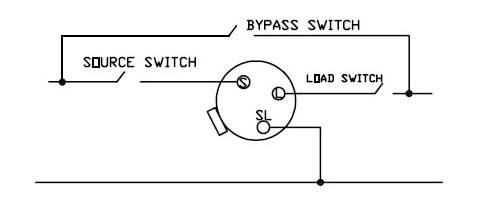

REGULACIÓN DE UN CIRCUITO MONOFÁSICO

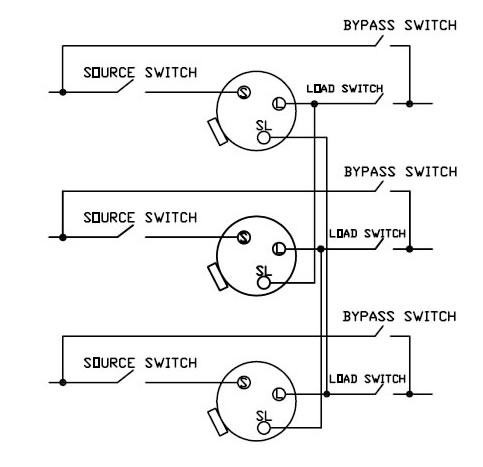

REGULACIÓN DE UN CIRCUITO TRIFÁSICO, circuito delta de tres hilos CON TRES REGULADORES

++++ DIAGRAMAS DE CONEXIÓN

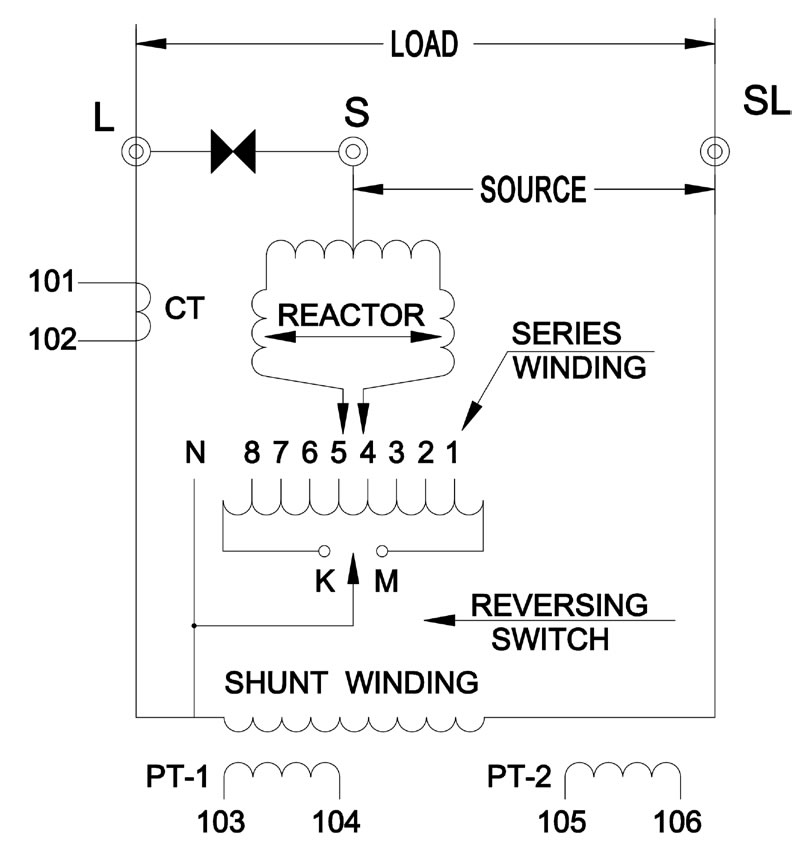

El devanado en serie en el lado de entrada (fuente) del regulador permite que todos los devanados (control, derivación y serie) estén ubicados en una bobina. El devanado de control lee directamente la tensión de carga. El transformador de corriente es un toroide, a través del cual pasa la corriente de carga. Suministra una corriente proporcional a la corriente de carga al circuito compensador de caída de línea en el control y a los paquetes de medición opcionales. Se proporcionan tomas de bobinado de potencial interno en todas las clasificaciones para que cada regulador se pueda aplicar dentro de un rango de voltajes del sistema. Todos los reguladores de voltaje RVR-1 están equipados con un descargador de derivación conectado a través del devanado en serie entre los bujes de la fuente (S) y la carga (L). Este descargador de derivación limita el voltaje desarrollado a través del devanado en serie durante los rayos, las sobrecargas de conmutación y las fallas de línea.

1. Transformador automático

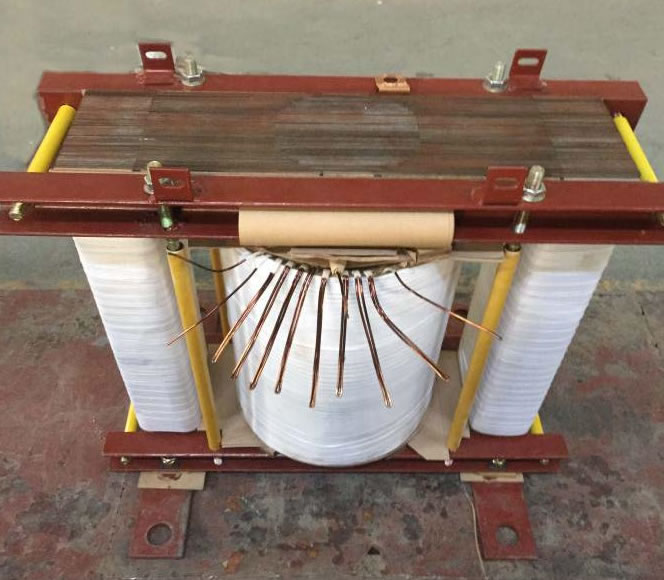

Los conjuntos de núcleo y bobina principales tienen la configuración en forma de carcasa

(Figure1)

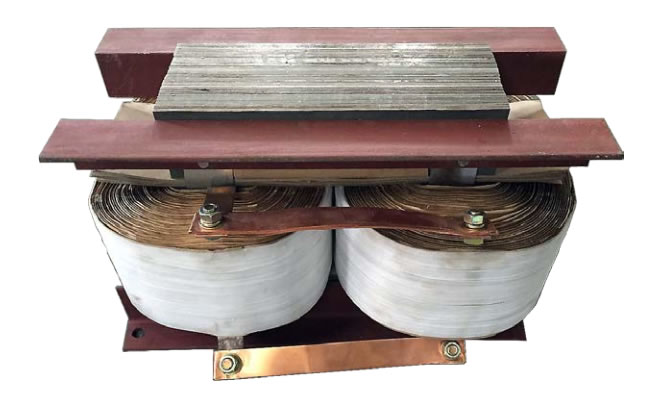

2.El reactor puente
El reactor de puente o automático preventivo tiene un diseño en forma de núcleo, que consta de una bobina en cada rama del núcleo. La mitad interior de una bobina está conectada a la mitad exterior de la otra bobina y viceversa, proporcionando la misma corriente en cada mitad del devanado del reactor. Este entrelazado de las dos bobinas reduce la reactancia de fuga de entrelazado a un valor muy bajo. El reactor está completamente aislado de tierra mediante aisladores separadores, ya que la bobina del reactor está a voltaje de línea por encima de la tierra. El núcleo del reactor, las abrazaderas del núcleo y otras partes asociadas se acercan a este nivel.

(Figure2)

(Figure3)

3.El indicador de posición del grifo

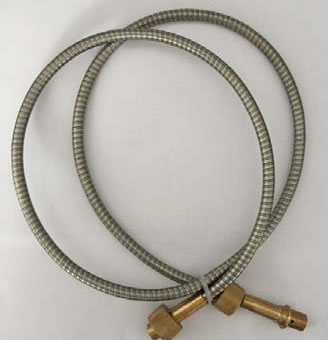

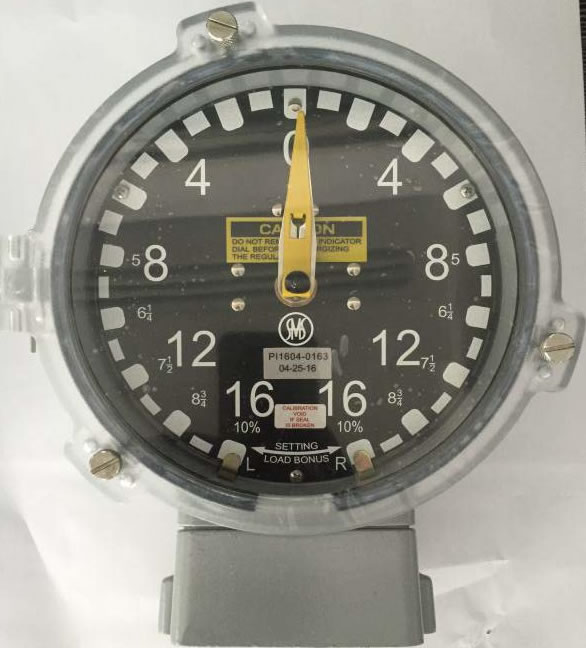

El indicador de posición de la toma (Figura 3) está ubicado en la caja del bloque de terminales montado en la cubierta y está conectado directamente al cambiador de tomas mediante un eje de transmisión flexible (Figura 4). La placa del cuadrante indicadora está marcada en 32 pasos, 16 en cada uno de los segmentos SUBIR y BAJAR del cuadrante. La marca "cero" designa la posición neutra. Las manos de arrastre siguen el puntero e indican las posiciones máxima y mínima del puntero desde el último reinicio. Las manos de arrastre se pueden restablecer usando el interruptor de reinicio de la mano de arrastre en el panel frontal de la unidad de control.

(Figure4)

(Figure5)

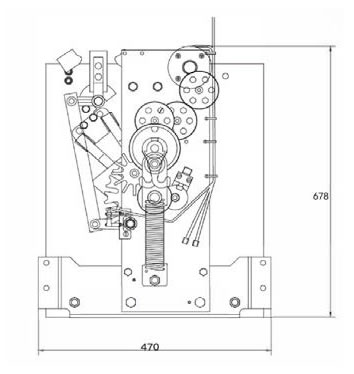

4.Tap cambiador

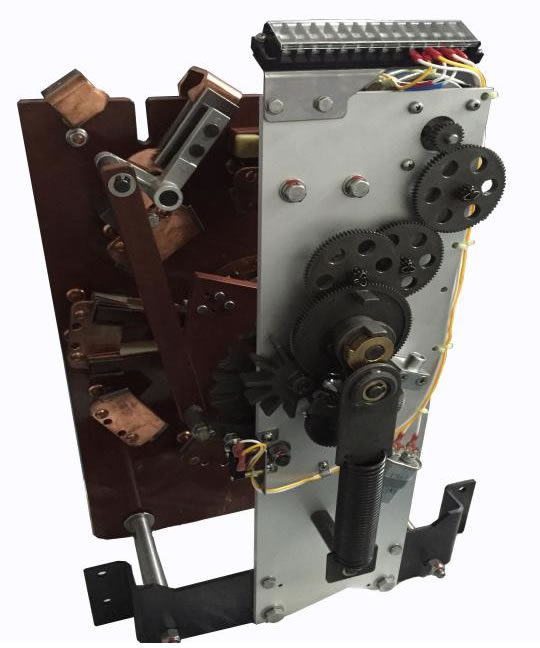

Todos los reguladores RVR-1 cuentan con cambiadores de tomas resistentes accionados por engranajes (Figura 5). El mecanismo de cambio de tomas y los contactos portadores de corriente están diseñados para brindar una confiabilidad excepcional y una vida útil prolongada que excede el millón de operaciones mecánicas. El cambiador de tomas utiliza un motor eléctrico, tren de engranajes y accionamiento por resorte para proporcionar un funcionamiento rápido y confiable. El interruptor está acoplado mecánicamente al indicador de posición del grifo externo (Figura 3) para proporcionar visual

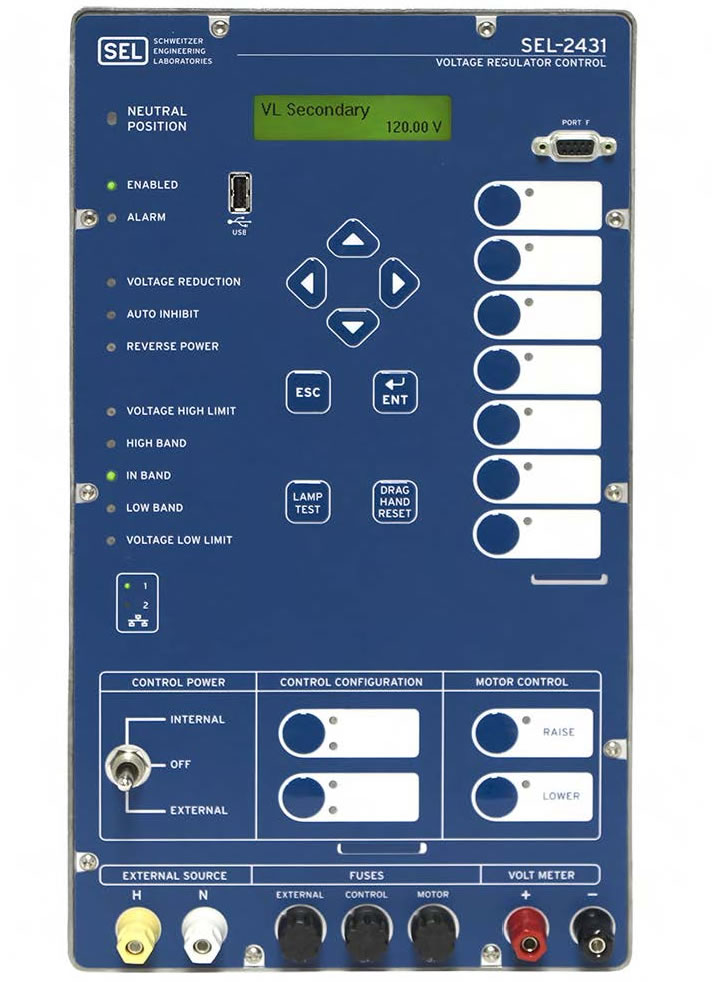

5.SEL-2431 (o RVR-1/3 tipo Rockwell) Control de regulador de voltaje

➤Automatización de distribución lista. Interfaz con cambios de configuración sobre la marcha a través de DNP o interfaz de operación directa del controlador maestro.
➤Comunicaciones flexibles. Interactúe fácilmente con su red con el controlador de regulador más conectable a la red de la industria.
➤Programable sin computadora portátil. Conecte una unidad flash USB para cargar nuevas configuraciones, actualizar firmware, recuperar configuraciones existentes o recuperar informes del SEL-2431.
➤Memoria extraíble y ampliable. Conecte una unidad flash USB y habilite la Copia de seguridad automática para escribir todos los informes comunes en el USB para un almacenamiento a largo plazo y una fácil recuperación.
➤ Protocolo de sincrofasor IEEE C37.118. Identifique la fase conectada de los reguladores de voltaje aguas abajo coordinándolos con las mediciones del sicrofasor en la subestación.

Nota:
Para ahorrar costos, el cliente puede elegir el controlador Rockwell tipo RVR-1/3.

LOAD CURRENT AND KVA RATINGS, 50/60 HZ
