Unidad principal de anillo: el tablero de distribución encerrado en metal (RMU) con aislamiento de gas de alto voltaje de CA interior es una nueva generación de equipos de conmutación, el interruptor principal puede usar un disyuntor de vacío magnético permanente o un disyuntor de vacío con mecanismo de resorte, el cubículo adopta aislamiento de aire combinado con Compartimento de gas SF6, compacto y extensible y apto para la automatización de la distribución.
La unidad principal de anillo tiene las características de estructura compacta, operación flexible, interbloqueo confiable, etc., y puede proporcionar soluciones técnicas satisfactorias para diversas ocasiones de aplicación (especialmente los lugares con mal ambiente) y diferentes requisitos de usuario. El uso de tecnología de sensores y el El último relé de protección, junto con un rendimiento técnico avanzado y soluciones de montaje ligeras y flexibles, puede satisfacer completamente las diferentes necesidades de los usuarios.
La unidad principal de anillo es adecuada para pequeñas subestaciones secundarias de sistemas de energía eléctrica, estaciones de conmutación, subestaciones compactas, distritos residenciales, empresas industriales y mineras, grandes centros comerciales, especialmente adecuados para aeropuertos, metros, ferrocarriles y otras ocasiones con alta demanda de electricidad.

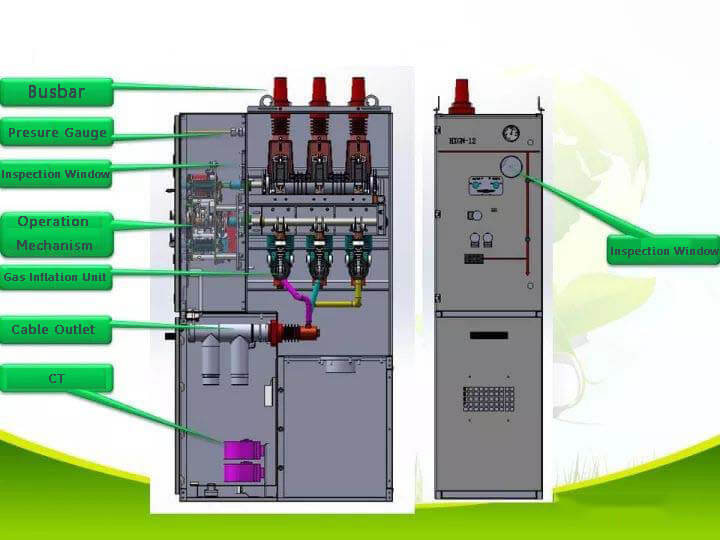

Estructura de la unidad principal del anillo
El principal componente de la apariencia.
1) Pantalla actual: puntero amperímetro o amperímetro numérico;
2) Posición de funcionamiento del interruptor: a. Posición de funcionamiento del interruptor de ruptura de carga b. Posición de funcionamiento del seccionador de tierra
3) Visualización en vivo: visualización en vivo de la línea entrante y saliente;
4) Ventana de observación: observe el interior de la unidad principal del anillo;
5) Gabinete: placa de identificación, diagrama de circuito, etc.
Estructura general
La estructura interna se compone principalmente de estas partes:
1) Mecanismo de enclavamiento: enclave el seccionador de carga y el seccionador de tierra.
2) Interruptor de ruptura de carga: enciende o apaga la fuente de alimentación de alto voltaje.
3) Fusible de alto voltaje: protección contra sobrecargas y cortocircuitos del circuito.
Principio de funcionamiento de RMU
La unidad principal de anillo realiza la conexión o desconexión del circuito a través del interruptor de ruptura de carga dentro del gabinete, para lograr el propósito de alimentar al transformador con fuente de alimentación de alto voltaje, y realiza la protección en caso de sobrecarga y cortocircuito de el circuito a través de fusible de alto voltaje.
Cómo depurar la unidad principal del anillo de forma segura
Método de funcionamiento: después de la instalación de la unidad principal de anillo SF6, primero confirme que se hayan instalado todos los paneles. Primero, opere el interruptor de tierra, inserte el orificio de operación del interruptor de tierra con la manija del operador proporcionada por el fabricante y gire la manija de operación en sentido antihorario para abrir el interruptor de tierra. Luego opere el seccionador, teniendo en cuenta que el seccionador debe ser operado solo cuando tanto el seccionador de tierra como el seccionador de circuito están en el estado de apertura. De manera similar, inserte la manija de operación en el orificio de operación del interruptor de aislamiento y gire la manija de operación en el sentido de las agujas del reloj para cerrar el interruptor. El último paso es cerrar el interruptor de circuito. Si es un interruptor manual, coloque la manija de operación en el orificio de operación y gire la manija de operación en el sentido de las agujas del reloj para cerrar el interruptor del disyuntor. Si se opera eléctricamente, use la manija de operación para permitir que el mecanismo almacene energía primero y luego presione el botón de cierre. Ahora la unidad principal del anillo comienza a funcionar.
Precauciones de operación
1. Antes de la operación, es necesario usar ropa segura para garantizar la seguridad durante la operación de la unidad principal de anillo.
2. No opere con las manos mojadas para evitar descargas eléctricas.
3. La operación debe estar estandarizada. No opere a ciegas para evitar daños al equipo.
4. La operación violenta está estrictamente prohibida cuando se usa la manija de operación de la unidad principal del anillo
5. Se instala un enclavamiento confiable de cinco pruebas entre el disyuntor, el interruptor de puesta a tierra, el interruptor de aislamiento y la puerta de la sala de autobuses. El interruptor del disyuntor solo puede operar el disyuntor cuando se cierra el interruptor de aislamiento, el interruptor de aislamiento solo puede operar el disyuntor cuando el disyuntor y el interruptor de tierra están en el estado de apertura, y el interruptor de puesta a tierra solo puede operar el disyuntor cuando el interruptor de aislamiento está en el estado de apertura. Secuencia de operación de encendido: interruptor de puesta a tierra, interruptor de aislamiento, interruptor disyuntor. Secuencia de operación de apagado: interruptor de circuito, interruptor de aislamiento, interruptor de tierra.
Contenido de mantenimiento
1. Compruebe si el gabinete está deformado o sucio; si la puerta del armario tiene el fenómeno de que se abre, si debe tener apertura; verifique si hay un cuerpo extraño y fugas en la parte superior del gabinete; observe si el vidrio de la ventana está agrietado o manchado;
2. Compruebe si el dispositivo de visualización en vivo tiene parpadeo cíclico y visualización normal; Si el valor mostrado por el instrumento es normal; Si el contacto de la cuchilla estática y en movimiento se calienta o descolora; Si hay decoloración y fenómeno de calentamiento en el seguro de alta presión;
3. Compruebe si la pieza de conexión conductora está suelta o se cae;
4. Si el mecanismo de operación es flexible;
5. Si el cable está roto o carbonizado.
Precauciones de mantenimiento
1. Las piezas reemplazadas durante el mantenimiento deberán ser compatibles con las especificaciones, tamaños y tipos de piezas dañadas;
2. Durante la instalación después del desmontaje, las piezas de repuesto no deben perderse ni instalarse incorrectamente;
3. Se debe prestar atención a la prevención de la corrosión de todos los dispositivos metálicos, la lubricación de las partes móviles y el aflojamiento de los sujetadores;
4. El personal de mantenimiento debe comprender el conocimiento básico de la estructura y los principios del producto, y comprender claramente el contenido y los puntos clave del mantenimiento del equipo.
5. Durante el mantenimiento, el personal de mantenimiento debe prestar atención a la seguridad, no ingresar al intervalo de electrización ni al funcionamiento descuidado, que puede causar daños al equipo.
6. Antes del mantenimiento, es necesario cortar la fuente de alimentación correspondiente para garantizar la seguridad del personal de mantenimiento.
7. En el curso del mantenimiento, si encuentra enfermedades difíciles, debe comunicarse con el fabricante de manera oportuna y brindarle soporte técnico.
8. El gabinete inflable debe mantenerse con regularidad y se deben realizar los registros pertinentes.
9. Mantenga limpio el entorno de instalación, limpie regularmente el entorno circundante, elimine los factores peligrosos que no favorecen el funcionamiento normal del gabinete inflable, a fin de garantizar la confiabilidad del gabinete inflable.
10. El interruptor de carga está sellado en un dispositivo cerrado lleno de gas aislante. Es necesario para
