Disyuntor de vacío interior Los disyuntores de vacío de tipo VD4-12/24/40.5 están destinados a la instalación en interiores en sistemas de equipo de conmutación aislados por aire. Tienen una capacid
Los disyuntores de vacío de tipo VD4-12/24/40.5 están destinados a la instalación en interiores en sistemas de equipo de conmutación aislados por aire.
Tienen una capacidad de conmutación capaz de manejar las cargas que se producen en la puesta en marcha y apagado de equipos y unidades de planta tanto en estado normal como en estado de falla.
Los disyuntores de vacío tienen ventajas particulares para su uso en redes donde hay una alta frecuencia de conmutación en el rango de corriente de trabajo y/o donde se espera un cierto número de operaciones de interrupción de cortocircuitos.
Los disyuntores TypeVD4-12/24/40.5vacuum son adecuados para la autoreclosación y tienen una fiabilidad de funcionamiento excepcionalmente alta y una larga vida útil.
Los disyuntores de vacío de tipoVD4-12/24/40.5, diseñados en forma de columna, se pueden suministrar tanto como unidades individuales para switchgear Tipo SM6, Uniswitch, HXGN, etc.
Principales datos técnicos
| No. | Artículo | Unidad | Datos técnicos | ||||||||
| 1 | Tensión nominal | Kv | 12/17.5 | 24 | 36/40.5 | ||||||
| 2 | Nivel de aislamiento nominal | 1 min Clasificación de frecuencia de potencia de corto tiempo soportar voltaje | 42 | 65 | 95 | ||||||
| 3 | Tensión de soporte de impulso de iluminación nominal (pico) | 75 | 125 | 185 | |||||||
| 4 | Frecuencia nominal | Hz | 50/60 | 50/60 | 50/60 | ||||||
| 5 | Corriente nominal | Un | 630 | 630 | 1250 | 1250 | |||||
| 1250 | 1250 | 1600 | 1600 | ||||||||
| / | / | 2000 | 2000 | ||||||||
| / | / | 2500 | 2500 | ||||||||
| / | / | 3150 | 3150 | ||||||||
| / | / | 4000 | 4000 | ||||||||
| 6 | Corriente de rotura de cortocircuito nominal | ese | 20 | 25 | 31.5 | 40 | |||||
| 7 | El corto tiempo clasificado resiste la corriente | 20 | 25 | 31.5 | 40 | ||||||
| 8 | Pico nominal soporta corriente | 50 | 63 | 80 | 100 | ||||||
| 9 | Corriente de fabricación de cortocircuitos nominal (pico) | 50 | 63 | 80 | 100 | ||||||
| 10 | Corriente de estabilidad térmica 4S | 20 | 25 | 31.5 | 40 | ||||||
| 11 | Corriente de estabilidad dinámica nominal | 50 | 63 | 80 | 100 | ||||||
| 12 | Banco de condensadores calificado que hace corriente de inrush | 12.5 (La frecuencia no es superior a 1000Hz) | |||||||||
| 13 | Banco de condensador único/consecutivo clasificado rompiendo la corriente | Un | 630/400 | ||||||||
| 14 | Duración nominal del cortocircuito | S | 4 | ||||||||
| 15 | La frecuencia de potencia del bucle secundario resiste el voltaje | Ⅴ | 2000 | ||||||||
| 16 | Tensión de operación nominal | Bobina de cierre | AC 110/220 DC 110/220 | ||||||||
| Bobina de tripping | AC 110/220 DC 110/220 | ||||||||||
| Motor de almacenamiento de energía | AC 110/220 DC 110/220 | ||||||||||
| 17 | Hora de cierre (tensión nominal) | Sra | 20 ~ 50 | ||||||||
| 18 | Tiempo de disparo (voltaje nominal) | 30 ~ 70 | |||||||||
| 19 | Los contactos dinámicos y estáticos permiten el espesor total de la abrasión | Mm | 3 | ||||||||
| 20 | Tiempo de almacenamiento de energía | s | ≤15 | ||||||||
| 21 | Distancia de apertura de contacto | Mm | 9±1 | ||||||||
| 22 | Contacto con viajes | 3 ~ 4 | |||||||||
| 23 | Tiempo de rebote de contacto | Sra | ≤2 | ||||||||
| 24 | Período diferente de rotura trifásica y freno de cierre | ≤2 | |||||||||
| 25 | La velocidad media de apertura1 | Sra | 0.9 ~ 1.3 | ||||||||
| 26 | La velocidad media de apertura2 | 0.4 ~ 1.0 | |||||||||
| 27 | Amplitud de rebote de apertura de contacto | Mm | ≤2 | ||||||||
| 28 | La resistencia del circuito principal | Corriente de velocidad(A) | Tipo de carro de mano (μΩ) | Tipo fijo (μΩ) | |||||||
| 630 | 55 | 45 | |||||||||
| 1250 | 45 | 40 | |||||||||
| 1600~2000 | 35 | 30 | |||||||||
| 2500 y más | 25 | 20 | |||||||||
| 29 | Secuencia de funcionamiento nominal3 | C-2S-CO-180-CO | |||||||||
| 30 | Vida mecánica | Veces | 20000(KA) | ||||||||

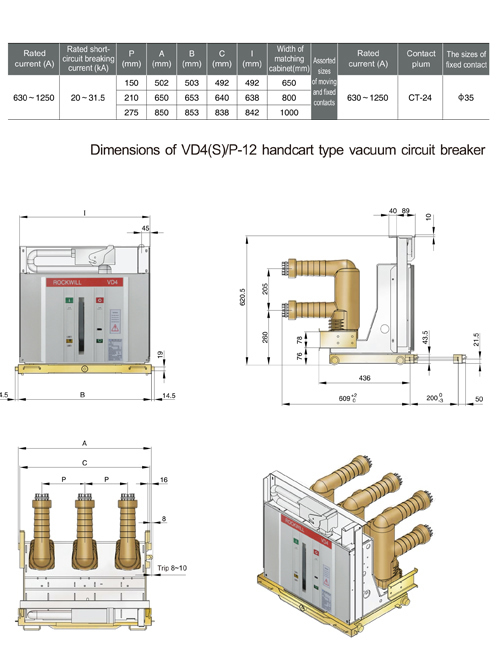

VD4/R-SEC
VD4/R - VD4/L - VD4/UniAir - VD4/UniMix - VD4/R-SEC - VD4/L-SEC
Instrucciones de instalación y funcionamiento
El VD4-R cada polo alberga un interruptor de vacío que está encerrado en la resina cuando el cilindro se moldea gracias a un proceso de fabricación especial.
Este método de construcción protege el interruptor de vacío de choque, contaminación y condensación.
El mecanismo de operación es el tipo de energía almacenada libre de viajes EL con apertura y cierre independientes independientemente de la acción del opera-tor. El mecanismo de funcionamiento EL es ampliamente utilizado en todos los disyuntores de la serie VD4 con control frontal.
El disyuntor se puede controlar a distancia cuando está equipado con accesorios eléctricos dedicados (motor de engranajes, apertura y liberación de cierre).
El mecanismo de funcionamiento, los tres polos y los sensores de corriente (si se proporcionan) se instalan en un bastidor metálico sin ruedas. La construcción es particularmente compacta, robusta y de peso limitado.
Los disyuntores de la serie VD4 con mecanismos de funcionamiento laterales son dispositivos de presión sellados de por vida
(Normas IEC 62271-100).
