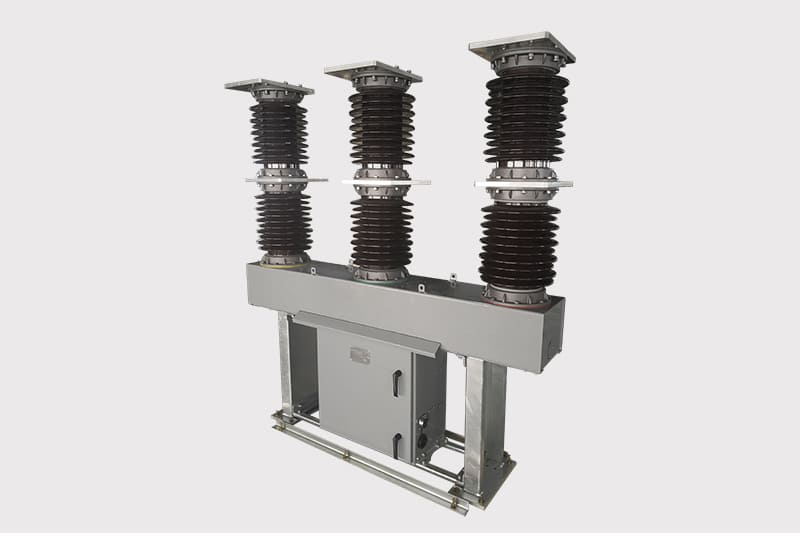

El disyuntor de vacío HV para exteriores de 36 kV está diseñado como un equipo trifásico de CA de 50 Hz y voltaje nominal de 36 kV que se aplica principalmente a redes eléctricas de subestaciones rurales y urbanas con sistema de distribución de 36 kV para el uso de apertura y cierre de corriente de carga, corriente de sobrecarga y corto corriente del circuito El exterior adopta porcelana como material aislante que tiene ventajas de anticondensación, resistencia al envejecimiento y resistencia a la temperatura.

Características del disyuntor de vacío de 36 kV para exteriores:

Es adecuado para aplicaciones de instalación de columna o subestación. El material aislante es porcelana. La cámara de extinción de arco al vacío, la varilla aislante, la biela y el pilar de epoxi tripolar están montados en la carcasa del mecanismo. El extremo móvil de la cámara de extinción de arco está conectado al eje de salida del mecanismo a través de una varilla aislante.

Diseño de caja a prueba de agua y diseño de calentador que evitan la humedad en la sala de control.

Alta fiabilidad, pequeño volumen, larga vida útil.

Cumple con el estándar IEC 62271-100.

Uso del medio ambiente:

Temperatura ambiente: -40 ℃~ +85 ℃, temperatura media diaria: 25 ℃

Altitud: ≤3000m (superior al valor de las discusiones técnicas con la División I)

Velocidad del viento: 35 m/s

Grosor del glaseado: 10 mm

Intensidad del terremoto: ≤8 grados

Grado de nivel de contaminación del aire ambiente no superior a: Ⅲ nivel

Humedad relativa media diaria del aire ambiente ≤ 95%, en promedio ≤ 90%

Presión de vapor saturado de valores medios diarios ≤ 2,2 × 10-3Mpa, en promedio ≤ 1,8 × 10-3Mpa
