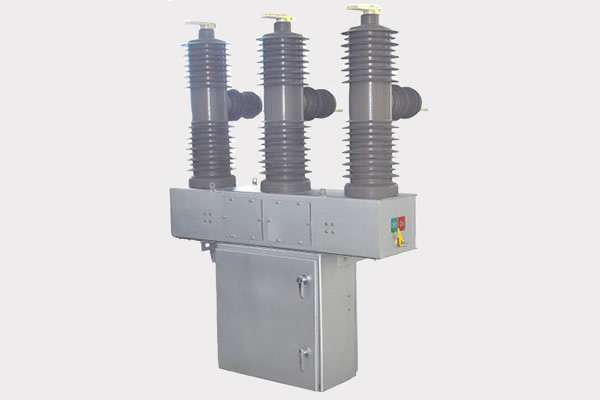

Disyuntor de vacío al aire libre tipo RVB que cubre 12kV hasta 36kV rango para subestación transformadora y estación de conmutación utilizando. La calificación actual: 630A,.... 2500A, clasificación
Disyuntor de vacío al aire libre tipo RVB que cubre 12kV hasta 36kV rango para subestación transformadora y estación de conmutación utilizando.
La calificación actual: 630A,.... 2500A, clasificación de corriente de ruptura de cortocircuito: 25kA,... 40kA.
Su diseño perfecto para en lugar de tipo tradicional como OHB, VBF, 3AF, ZW7,ZW30,ZW39,ZW37... Etc.
Más ligero, compacto, fiable y amigo-enviromental.
-------------------------------------------------------------------------------------------------------------------------------------------------------
Visión general
ROCKWILLdeveloped serie RVB-40.5 de disyuntor de vacío al aire libre utilizando tecnología de procesamiento moderna y técnicas de diseño asistidas por ordenador, combinado con la última generación de cuerpos de resorte y las ventajas de una institución permanente. Su búsqueda de alta fiabilidad, conceptos de diseño fáciles de mantener para crear una generación de productos superiores, es el sistema de energía eléctrica más fiable de la mejor opción.
RVB-40.5series de interruptores del uso principal ansoft software y solidwork diseñado con el en general agradable, seguro y fiable.
Los conmutadores RVB-40.5Series tienen una variedad de estilos para elegir:
RVB-40.5Nordinary disyuntores de vacío al aire libre, actuador de resorte vienen de serie con vida mecánica de 20.000 veces.
Los conmutadores de la serie ROCKWILLall cumplen los siguientes criterios:
ANSI/IEEE C37.60/IEC 62271-100( GB1984-2003 Estándar de China)
GBT11022-1999 China Standard
IEC 60255-11
IEC 60255-21-1 Clase I
IEC 60255-21-2 Clase I
IEC 60255-21-3 Clase I
IEC 60255-22-1 Clase III
IEC 60255-22-2 Clase IV
IEC 60255-22-3 Clase III
IEC 60255-22-4 Clase IV
Uso del medio ambiente
Temperatura ambiente: -40 °C ~ +85 °C, la temperatura media diaria:25 °C;
Altitud: ≤3000m (por encima del valor de las discusiones técnicas con la División I);
Velocidad del viento:35m/ s;
Intensidad sísmica: no superior a 8 grados;
Grado de nivel de contaminación del aire ambiente no mayor que: III. nivel;
La humedad relativa del aire ambiente promedio diario ≤ 95%, en promedio ≤ 90%;
La presión de vapor saturada de los valores medios diarios ≤ 2,2 × 10-3Mpa, en promedio ≤ 1,8 × 10-3Mpa;
Más que el uso de condiciones ambientales, consulte con el fabricante.
RVB-40.5 Primavera tipo VCB características principales
Dispositivo
de apertura manual fiable Cierre
manual fiable
y ahorro de mano de obra Conector de enchufe de clase de protección IP64 indicador de sub-cierre visible
Descripción:
ROCKWIILL ofrece un diseño único de la tecnología de encendido manual para satisfacer el estado de las características convencionales y no convencionales del Cierre. Su velocidad para cumplir con IEC62271-100 y requisitos estándar similares GB1984-2003.
La aparición de la tecnología para compensar las instituciones y agencias permanentes en sus respectivas deficiencias de primavera, es una nueva generación de características distintivas de conmutación de potencia de alto rendimiento.
Terminal de busbar primario (superposición directa con
el interrumpidor para reducir pérdidas de energía innecesarias) Interruptor de vacío (proceso APG utilizando
tecnología de sellado aislante sólido-sólido, además de la
tecnología de compuestos de moldeo de caucho de silicona para mejorar el rendimiento general de la intemperie del interruptor) Tubo de salida extensible (además de diseño modular, que ayudará a aislamiento margen de certeza y requisitos de intercambiabilidad del producto) rechazo del interruptor de vacío de la serie RVB de los conceptos tradicionales de diseño del interruptor, absorberá algunos de los conceptos de diseño avanzados, simplificando el interruptor de modo de transmisión general, reduciendo en gran medida la pérdida de potencia de transmisión de este interruptor hace que el cambio sea mejor rendimiento general y mayor vida útil.
Hace que todos los interruptores del cuerpo proporcionen una mayor esperanza de vida, propiedades mecánicas más estables.
RVB-40.5N proporciona hasta 25.000 veces el funcionamiento mecánico de la vida útil, instituciones 20.000 veces el número de operaciones sin mantenimiento.
RVB-40.5Mpara proporcionar hasta 100.000 veces el funcionamiento mecánico de la vida útil.
| No. | Artículo | Unidad | Datos | ||
| 1 | Tensión nominal | Kv | 12/24/36/40.5 | ||
| 2 | Frecuencia de potencia | Mojado | 42/65/70/95 | ||
| Seco | 45/70/80/110 | ||||
| Lingthning impluse soportar voltaje (valor máximo) | 75/95/125/150/170/185/200 | ||||
| 3 | Corriente nominal | Un | 630/1250A/1600/2000/2500A | ||
| 4 | Corriente de rotura de cortocircuito nominal | ese | 25/31.5/40 | ||
| 5 | Corriente de ruptura del banco de condensadores clasificado | Un | 600/800 | ||
| 6 | Tiempos de ruptura de cortocircuitos calificados | Veces | 30 | ||
| 7 | Clasificación que hace corriente | ese | 63/80/100 | ||
| 8 | Pico de cortocircuito clasificado con corriente de salida | ||||
| 9 | Elcircuito corto clasificado soporta la corriente | 25/31.5/40 | |||
| 10 | Tiempo de duración corto calificado | S | 3/4 | ||
| 11 | Tiempo de quiebre completo | Sra | ≤100 | ||
| Hora de apertura | Tensión de funcionamiento más alta | 15 ~ 50 | |||
| Tensión de funcionamiento nominal | 15 ~ 50 | ||||
| Tensión de funcionamiento más baja | 30 ~ 60 | ||||
| Hora de cierre | 25 ~ 50 | ||||
| 12 | Tiempo de rebote de cierre de contacto | Sra | ≤3 | ||
| Por simultaneidad del cambio de contacto | Sra | ≤2 | |||
| Sobreitravel de contacto al abrir | Mm | ≤2 | |||
| 13 | Vida mecánica | 20000 (Normal) | |||
| 14 | Vida útil eléctrica (conmutación de carga nominal) | 10000(Noraml) | |||
| 15 | Secuencia de operación nominal | O-0.3-CO-180S-CO | |||
| 16 | Peso | ≤250kg | |||
La función del tanque VCB
Mecanismo de resorte de vida mecánica 10.000 veces, proporcionar opciones de voltaje: DC y CA 110/220V para apertura y bobinas de viaje. DC y CA 110/200V para el motor y calentador auxiliar o control de temperatura y humedad. Los tanques disyuntores vacuum están fabricados con acero de 4 mm de espesor y el tanque estándar están recubiertos de polvo de un color gris claro. Su rendimiento puede servir a más de 20 años de duración en circunstancias de servicio pesado.
La función de poste incrustado al vacío: El inserto de incompleto de vacío del disyuntor en un poste sólido de resina epoxi, y externo recubierto con un material alto y estable: caucho de silicona fluorocarbono (γ-trifluoro de polisiloxilo de propiloxano) Con un excelente aislamiento eléctrico, resistencia a la intemperie, ozono, inercia biológica, puede estar bajo el uso a largo plazo en -55 ~ +200 °C.
Basic VI pole VI pole with CT
Nota:
RVB-□S está diseñado para diferentes opciones
de primacía: Tipo estándar y tipo especial con TC para la protección de relés y propósito de medición actual.
33kV,800A,12.5kA,.. 20kA. (Sin tipo de TC)
22kV,630A,... 1250A,... 20kA,... 25kA (sin tipo CT)
Nota:
Para requisitos especiales y problemas técnicos, póngase en contacto con el departamento de tecnología de la empresa.
22kV, 630A,... 1250A,.20kA,... 25kA (RVB con tipo de anillo CT)
12kV, 630A,... 1250A,.20kA,... 25kA (RVB con tipo de anillo CT)
