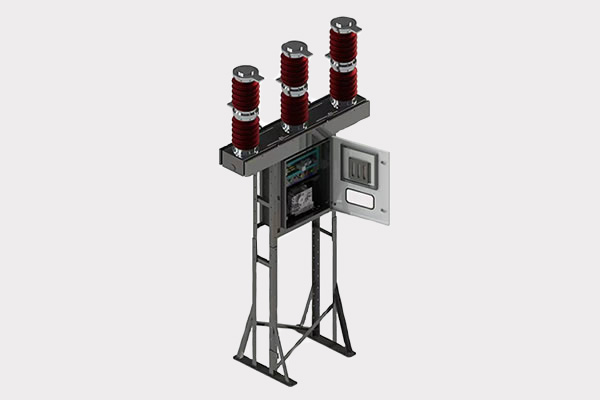

Características estándar
– Diseñado y probado según IEC
62271-100 – Interrupción
del vacío – La construcción
revestida de porcelana adecuada para la subestación exterior garantiza la
protección contra condiciones peligrosas – Larga vida eléctrica con interruptores de vacío probados que utilizan
las excelentes propiedades de enfriamiento de arco
y aislamiento de A Tecnología de vacíoBB – Adecuado para el ciclo de trabajo de cierre automático de O-0.3 seg-CO-3min-CO y CO-15 seg-CO – El mecanismo de resorte simple y confiable minimiza la energía de funcionamiento y garantiza una vida mecánica más larga – Instalación simple – estructura montada con opción de extensión

– El interruptor completo se puede enviar como una sola unidad con ajustes mínimos que se realizarán en el lugar. Como opción, el interruptor se puede enviar en kits derribados que se pueden montar fácilmente en el sitio

Aplicaciones
–
Redes de distribución
– Conmutación
de condensadores –
Funciones de conmutación
frecuentes – Servicio de horno de arco – Retroceso automático rápido – Conmutación de transformadores y reactores descargados

Características
destacadas – Aluminio de grado eléctrico extruido / forjado para baja potencia y mayor fiabilidad
– Sellado para postes
de vida útil – Interruptor de vacío encapsulado de silicio para reducir la posibilidad de flash interno –
Aplicación de la fuerza de contacto total a lo largo de la vida útil incluso con la erosión de contacto máxima sin ningún montaje

de poste de mantenimiento – Montaje del polo consta de tres polos y un conducto
común – Cada poste consta de una botella de vacío, Contactos de transferencia de corriente y una barra de tracción aislante colocada en la carcasa
de porcelana – Carcasa robusta para protección contra condiciones
peligrosas – Se pueden proporcionar conectores de terminales primarios, tales comoNEMA 4
– Los polos están interconectados entre sí, así como al mecanismo de funcionamiento con una disposición
de vinculación - Diseño simple - minimiza las piezas
de repuesto Estructura
de montaje Se utiliza una estructura robusta de ángulo de acero extruido para el montaje del interruptor que se puede extender para el montaje para transformadores actuales dependiendo de los requisitos del cliente.

Armario
base El armario base está hecho de acero suave pintado con una opción de acero inoxidable. El gabinete alberga un manantialmechanismo que está vinculado mecánicamente a los tres polos.
El gabinete también incluye
lo siguiente: –

Calentador anti-condensación –
Indicador de
estado del disyuntor – Contador de operación mecánico – Interruptores de control de disyuntor – Relé anti-bombeo
– Fusibles DE CA / CC
– Cableado auxiliar

– Bloques de terminales

Mecanismo operativo

Para una alta fiabilidad operativa y un mantenimiento mínimo, se utiliza un mecanismo de resorte amplio y robusto.

Características
– Operación O-C-O
sin recarga – Resorte de cierre se carga por
un motor en menos
de 15 segundos – Anti-bombeo mecánico / eléctrico – Provisión para la carga
manual – Pulsador proporcionado para el cierre manual y tropiezo
– Mecánica 'ON-OFF' y 'SPRING CHARGED'
indicación – Interruptor auxiliar: 6 NO + 6 NC
– Solenoide de disparo adicional (opcional)
– Mango
de carga de resorte incorporado – Fiabilidad de la bobina extendida debido a la capacidad nominal continua
