Основные характеристики обозначения

Кора подстанции разработана в соответствии с иностранными передовыми технологиями и физической реальностью. Мы предоставляем много видов материала коры, таких как композитная плата из нержавеющей стали из алюминиевой сплавы и не металлический материал (стекловолокно).

Сторона HV использует переключатель заряда или выключатель вакуумной цепи. Трансформатор может быть герметично засеиваемым типом масла и сухого типа.

Доказательством коробки является двойная структура слоев, а между слоями заполняется пеной. В комнате HV и LV существуют независимые платы, а в комнате трансформатора установит нагреватель автомобильного теплового контроллера и оборудование для охлаждения.

Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.

Общий

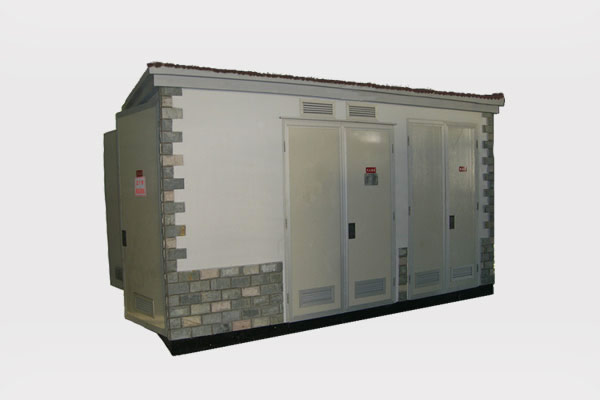

Продукты серии YB () - это своего рода набор оборудования, которое собирает аппарат переключателя MV, трансформатор, распределительное оборудование LV вместе в соответствии со схемой фиксированной подключения. Эта серия подстанция подходит для соседнего подразделения, отеля, крупномасштабного рабочего места и высокого здания, что напряжение составляет 12 кВ /24 кВ/36KV/40,5 кВ, частота составляет 50 Гц, а вместимость-менее 2500 кВА.

Сервисная среда

а) температура воздуха: максимальная температура: +40 ℃; Минимальная температура: -25 ℃
б) влажность: средней средней влажности 95%; Среднесуточная влажность 90%.
в) высота над уровнем моря: максимальная высота установки: 2500 м
г) окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.
д) Нет частых насильственных встряхивания

Основные технические характеристики

Имя	Ед. изм	Оборудование HV	Трансформатор	LV оборудование
Номинальное напряжение	кв	12/24/36	(12/24/36)/0.4	0.4
Рейтинг тока	A	630	3/75-150/3750	Меньше, чем 4000
Частота	Гц	50
Рейтинг	какие	50-2500
PFR выдерживает	кв	42/50/70/95		2.5
Был	кв	75/125/170/185
Защита коры		IP23	Масло тип 55; Сухой тип 65	IP23
Шумный класс	дБ
Измерения внешнего вида	mm	В соответствии с схемой схемы проводки первичной проводки
HV Room		LV Комната		Трансформерная комната

Основные характеристики обозначения

Кора подстанции разработана в соответствии с иностранными передовыми технологиями и физической реальностью. Мы предоставляем много видов материала коры, таких как композитная плата из нержавеющей стали из алюминиевой сплавы и не металлический материал (стекловолокно).

Сторона HV использует переключатель заряда или выключатель вакуумной цепи. Трансформатор может быть герметично засеиваемым типом масла и сухого типа.

Доказательством коробки является двойная структура слоев, а между слоями заполняется пеной. В комнате HV и LV существуют независимые платы, а в комнате трансформатора установит нагреватель автомобильного теплового контроллера и оборудование для охлаждения.

Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.

36 кВ/40,5 кВ с сборными подстанциями характеристики

Этот тип подстанций-это HV-сторона 40,5 кВ, сторона LV 0,4-12 кВ и 3 фазы на открытом воздухе. Характеристики - небольшой объем, удобная установка, низкая стоимость, безопасная и надежная работа с высокой автоматизацией. Подстанция объединяется с номером HV, комнатой LVSwitch, эстафетной комнатой и комнатой трансформатора.

Основные технические характеристики для выполненной подстанции 36 кВ/40,5 кВ

Имя	Ед. изм	Оборудование HV	Трансформатор	LV оборудование
Номинальное напряжение	кв	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
Рейтинг тока	A	Меньше, чем 1250		Меньше, чем 4000
Частота	Hz	50
Рейтинг	какие	1250-20000
PFR выдерживает	кв	70/95		42/2.5(Вспомогательный)
Был	кв	170/185		75
Защита коры		IP23	Масло тип 55; Сухой тип 65	IP23
Шумный класс	дБ
Измерения внешнего вида	mm	В соответствии с схемой схемы проводки первичной проводки
36 кВ/40,5 кВ сборной трансформаторной подстанции

Основные схемы схемы проводки первичности для подстанции (40,5 кВ)

Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.

Это оборудование также принадлежит этой сборной категории подстанций с компактной и специальной функцией HV, LV и трансформатора все под землей. Люди могут вступить в это через колодец.

Эта подстанция подходит для установки в квадратной северной полосе и парковки, которые клиенты могут выбрать полупиреный тип или цельный тип.

Карта эскиза полупиренной подстанции

Диаграмма эскиза цельной подстанции

Миниатюризация интеллектуальной сборной подстанции

В этой предварительно изготовленной подстанции серии используется импортированный кольцевой коммутатор SF6, поскольку входящая и исходящая сеть HV легко реализовала систему питания. И подстанция выбирает интегрированную систему автоматизации, которая может реализовать режим без присмотра.
