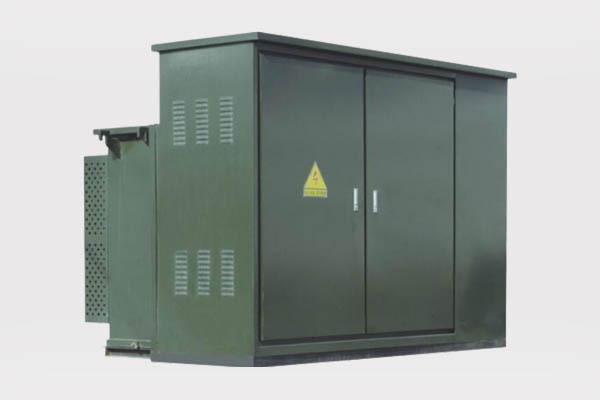

Трансформатор типа YBM-15

Общий:

Установленная прокладка серии YBM подходит для 7,2 кВ до 36 кВ. В подстанции, кроме трансформатора, есть 4 нагрузочных переключателя, двухпозиционный переключатель нагрузки, предохранитель защиты и предохранитель плагина в стороне HV. Мы можем установить управление электрическим, распределительным электрическим, компенсационным электрическим и метром. Эта подстанция может использовать крытый или наружный.

Среда обслуживания:

а) температура воздуха: максимальная температура: +40 ° C; Минимальная температура: -25 ° C

б) влажность: средней средней влажности 95%; Среднесуточная влажность 90%.

в) высота над уровнем моря: максимальная высота установки: 2500 м

г) окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.

д) Нет частых насильственных встряхивания

Характеристики структуры:

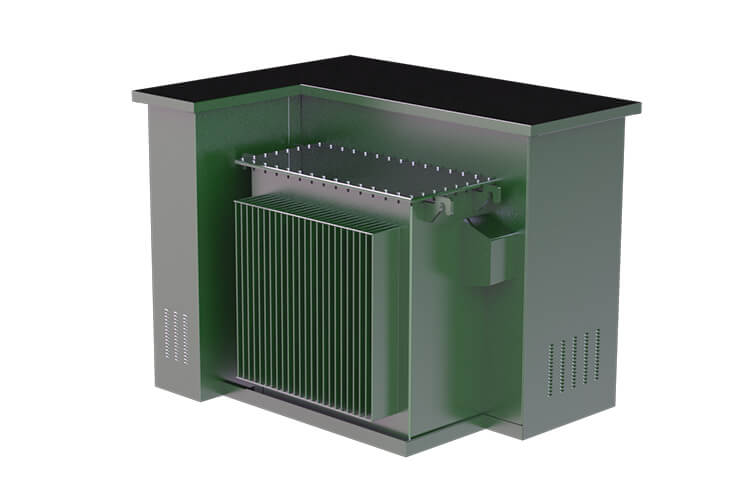

Структура коробки этого продукта разделена на две части. Впереди находится HV и LV. В комнате HV, включая HV-клеммы, выключатель нагрузки, распределительный устройства с не нагрузкой, предохранитель подключаемого модуля, съемный клапан давления, термометр, индикатор уровня масла и дренажный клапан масла. В комнате LV, включая терминалы LV. В заднем секторе находятся масляный бак и радиатор, а обмотка трансформатора и железо, выключатель нагрузки и предохранитель защиты находятся в масляном баке.

Структура трансформатора, установленная на прокладке датчик уровня масла. Задние детали-масляный бак, включая трансформаторное масло, железное ядро, обмотка и резервное предохранитель, ограничивающийся током.

Стальный лист типа       B Стальной лист типа          H тип стальной лист         S type AL alloy

Защита

Трансформатор, установленная на PAD, защищена от комбинации предохранителя защиты от резервной копии и предохранителя подключаемого модуля. Принцип защиты является продвинутым, экономичным и простым в эксплуатации.

Плагинный предохранитель является кратким элементом нефтяного трансформатора для защиты оборудования при переоценке. При установке предохранительного провода предохранитель плагина обеспечит безопасную и высокоэффективную защиту в соответствии с током и масляной температурой.

Резервное ток, ограничивающий предохранитель, ограничивающий ток, ограничивающий ток, сводит к минимуму влияние высоких напряжений тока разлома на оборудование и систему распределения. Его минимальный рейтинг прерывания координируется с рейтингом с низким прерывателем тока, чтобы избежать нежелательной низкой работы с низким током; Тем не менее, его максимальное прерывание рейтинга очистит самые высокие токи разлома, вероятно, возникнут. Более высокие оценки непрерывного тока могут быть достигнуты путем соединения двух предохранителей параллельно.

Разъем

Разъем колена на загрузке-это полностью защищенное и изолированное подключение к подключению подземного кабеля к системе питания распределения с прокладкой, установленной на прокладке, окружающем ветви питания, ветвиной коробки кабеля, оснащенной подключениями на нагрузке. Это может удовлетворить требование линий в ядерной.

Локти по разрыву нагрузки формируются с использованием высококачественной изоляции серы и полупроводящего резины EPDM. Стандартные функции включают соединитель Coppertop,

Ополотый зонд разрыва медной нагрузки с аблятивным кончиком дуги и нержавеющей стали, усиленным потягивающим глазом. Дополнительная емкостная испытательная точка, изготовленная из пластика с коррозионной стойкостью, доступна для использования с индикаторами неисправностей.

Переключатель разрыва нагрузки:

Переключатель разрыва нагрузки представляет собой трехфазные, управляемые бандитским типом, с механизмом пружины, и он способен включать/выключить при условии нагрузки. И есть 2 различных типа переключатель разрыва нагрузки: 2-позиция и 4-позиция. 2-позиция используется для системы распределения радиального фидера, а 4-позиция используется для системы распределения конструкции фидера.

Техническое обслуживание:
