Функциональные символы:
Системное напряжение: 12 кВ (24 кВ, 36 кВ.
Слокация 3D -трансформатора, уменьшить потери, обновить возможность до 11 классов;
Слокация 3D-трансформатора, обновлять теплостойчиво-устойчивый к H-классе, может работать долгое время в 180 условиях;
Коллекция 3D трансформатора, уменьшить 1/4-1/5 кубичного кубичного вещества;
Разработать и сделать кольцевую сеть или пользователи оценить требования пользователей;
Создайте конфигурацию коробки на стальную пластину, сложную конфигурацию или конфигурацию садового ландшафта в отношении требования пользователей;
Исправить автоматические частицы, реализовать три удаленных, проверьте данные в отдаленных, доказательством вора и управление проездами;
Совершенно целый набор, интеллектуальная, небольшая область, низкая инвестиция, короткий проект, центр нагрузки, способный к энергии и более низкие потери, удобная сборка, адаптирована к настройке и так далее.

Станард:
IEC 1330-1995: Высоковольтная собственная подстанция с высоким напряжением/низким напряжением

Условие работы

Температура работы: -35 ℃ ~ 40 ℃
Скорость ветра: ≤35 м/сек.
влажность: ≤95%/день, ≤90%/месяц
Высота: ≤1000 м
Землетрясение: ≤8
Степень защиты: IP33d

Характерные и структурные особенности:

Составлен 3 частями: установленным на прокладке трансформатор с HV-блоком, LV Unit

Нагрузочный переключатель и изолированная интеграция в резервуаре для трансформаторного масла
HV применяет высоковольтную кабельную пробку полностью изолированной
Lvoutlet напрямую, измерение доступно для клиента
Стальная сварка превосходства, гофрированный радиатор, герметически герметичный тип трансформаторного блока обладает сильной способностью коррозии,
Устройство HV составлено с индикатором уровня масла, измерителем вакуумного давления, верхним масляным термометром, значением повторного давления, значением дренажа, значением отбора проб, измерениями и заземлениям
Блок LV, состоящий из измерения и компенсации, или настраиваемого
Низкие потери, низкий шум
Устойчивость к коррозии
Идеальная функция безопасности, изоляция электричества, воздушный выключатель, интеллектуальный выключатель цепи
Умная внешность
Компактная структура
Широко используется в различных мощных трансформаторах

Основной технический параметр

Структурный вид

HV: 1. Анометр; 2. Датчик уровня лаки; 3. Воздействие клапана; 4. Обеспечение заглушки; 5.fuse; 6. Термер; 7. Загрузить индикатор операции переключателя; 8. Загрузить переключатель; 9.HV Кабельный контактор; 10.shing; 11.tap Changer; 12. Метка для заземления и заземления; 14.HV Кабельный кронштейн.

LV: 15. Измерение оборудования; 16.LV филиал; 17. Случайное уплотнение; 18.Трансформатор масляный бак.

Общий

Продукты серии YB () - это своего рода набор оборудования, которое собирает аппарат переключателя MV, трансформатор, распределительное оборудование LV вместе в соответствии со схемой фиксированной подключения. Эта серия подстанция подходит для соседнего подразделения, отеля, крупномасштабного рабочего места и высокого здания, что напряжение составляет 12 кВ /24 кВ/36KV/40,5 кВ, частота составляет 50 Гц, а вместимость-менее 2500 кВА.

Сервисная среда

а) температура воздуха: максимальная температура: +40 ℃; Минимальная температура: -25 ℃
б) влажность: средней средней влажности 95%; Среднесуточная влажность 90%.
в) высота над уровнем моря: максимальная высота установки: 2500 м
г) окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.
д) Нет частых насильственных встряхивания

Основные технические характеристики

Имя	Ед. изм	Оборудование HV	Трансформатор	LV оборудование
Номинальное напряжение	кв	12/24/36	(12/24/36)/0.4	0.4
Рейтинг тока	A	630	3/75-150/3750	Меньше, чем 4000
Частота	Гц	50
Рейтинг	какие	50-2500
PFR выдерживает	кв	42/50/70/95		2.5
Был	кв	75/125/170/185
Защита коры		IP23	Масло тип 55; Сухой тип 65	IP23
Шумный класс	дБ
Измерения внешнего вида	мм	В соответствии с схемой схемы проводки первичной проводки
HV Room		LV Комната		Трансформерная комната

Основные характеристики обозначения

Кора подстанции разработана в соответствии с иностранными передовыми технологиями и физической реальностью. Мы предоставляем много видов материала коры, таких как композитная плата из нержавеющей стали из алюминиевой сплавы и не металлический материал (стекловолокно).

Сторона HV использует переключатель заряда или выключатель вакуумной цепи. Трансформатор может быть герметично засеиваемым типом масла и сухого типа.

Доказательством коробки является двойная структура слоев, а между слоями заполняется пеной. В комнате HV и LV существуют независимые платы, а в комнате трансформатора установит нагреватель автомобильного теплового контроллера и оборудование для охлаждения.

Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.

36 кВ/40,5 кВ с сборными подстанциями характеристики

Этот тип подстанций-это HV-сторона 40,5 кВ, сторона LV 0,4-12 кВ и 3 фазы на открытом воздухе. Характеристики - небольшой объем, удобная установка, низкая стоимость, безопасная и надежная работа с высокой автоматизацией. Подстанция объединяется с номером HV, комнатой LVSwitch, эстафетной комнатой и комнатой трансформатора.

Основные технические характеристики для выполненной подстанции 36 кВ/40,5 кВ

Имя	Ед. изм	Оборудование HV	Трансформатор	LV оборудование
Номинальное напряжение	кв	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
Рейтинг тока	A	Меньше, чем 1250		Меньше, чем 4000
Частота	Гц	50
Рейтинг	какие	1250-20000
PFR выдерживает	кв	70/95		42/2.5(Вспомогательный)
Был	кв	170/185		75
Защита коры		IP23	Масло тип 55; Сухой тип 65	IP23
Шумный класс	дБ
Измерения внешнего вида	мм	В соответствии с схемой схемы проводки первичной проводки

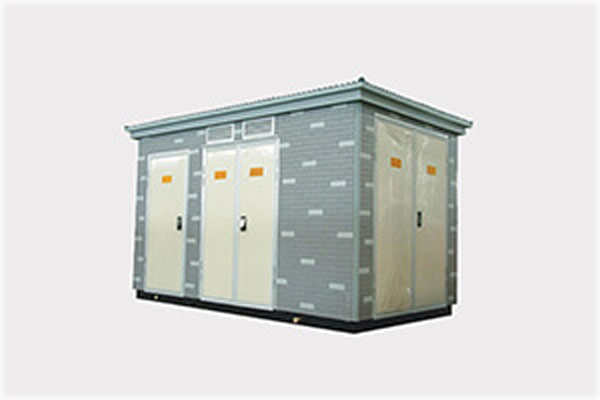

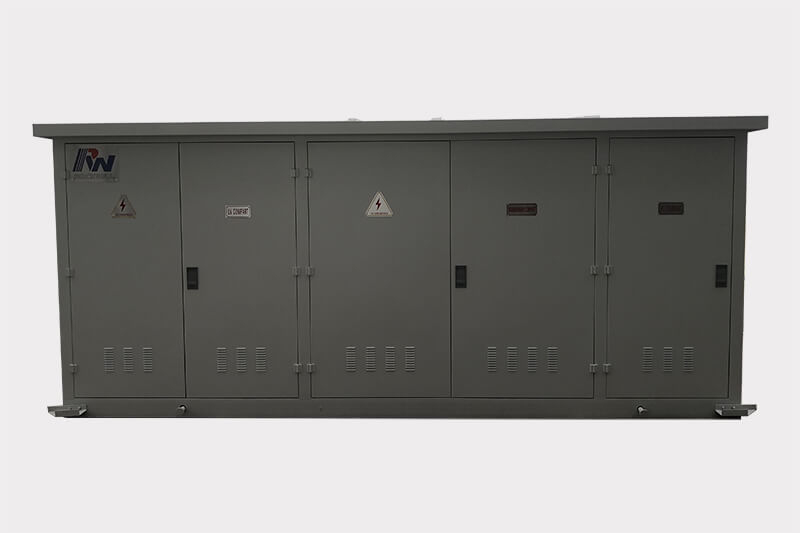

36 кВ/40,5 кВ сборной трансформаторной подстанции

Основные схемы схемы проводки первичности для подстанции (40,5 кВ)

Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.

Это оборудование также принадлежит этой сборной категории подстанций с компактной и специальной функцией HV, LV и трансформатора все под землей. Люди могут вступить в это через колодец.

Эта подстанция подходит для установки в квадратной северной полосе и парковки, которые клиенты могут выбрать полупиреный тип или цельный тип.

Карта эскиза полупиренной подстанции

Диаграмма эскиза цельной подстанции

Миниатюризация интеллектуальной сборной подстанции

В этой предварительно изготовленной подстанции серии используется импортированный кольцевой коммутатор SF6, поскольку входящая и исходящая сеть HV легко реализовала систему питания. И подстанция выбирает интегрированную систему автоматизации, которая может реализовать режим без присмотра.
