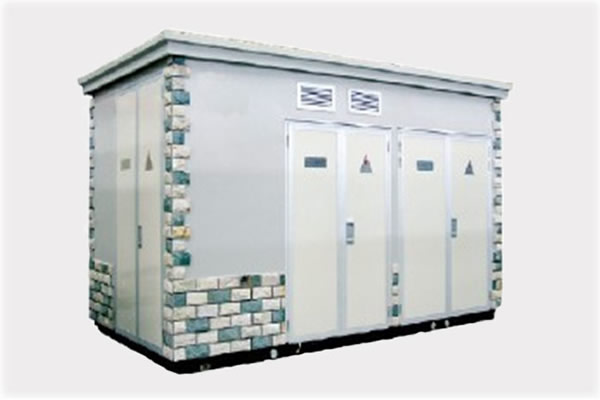

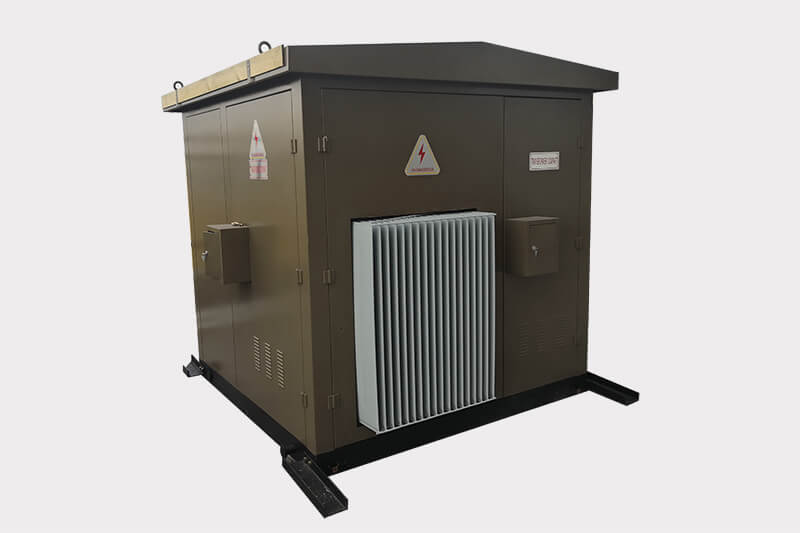

Китайская сборная компактная трансформаторная подстанция (комбинированный трансформатор) Интеллектуальная подстанция типа коробки.
Китайская сборная трансформаторная подстанция (комбинированный трансформатор)
Интеллектуальная подстанция:
Сборная подстанция является одним из самых экономических, удобных, эффективных и новых распределительных оборудования. Он собирает 12 кВ (24 кВ, 36 кВ) шкаф с высоковольтным переключением; Трансформатор и низковольтный шкаф переключателя вместе и подвижный, собранный на заводе.
Сборная подстанция коробки (названная подстанция ниже) имеет много преимуществ, таких как: полностью целый набор, небольшой кубичный кубичный вел, небольшая площадь, центр нагрузки, улучшение качества питания, уменьшение потерь цепи, сокращение периода доставки питания, гибкое местоположение, Адаптируйтесь к настройке, удобной сборке, надежной работе, небольшим инвестициям, быстрым эффектам и т. Д. Он широко используется в распределении электроэнергии в Городской Республике, высоком строительстве, жилых районах, парках и высокоскоростных дорогах, а также нефтяных месторождениях, промышленных и горнодобывающих предприятиях, временных строительных районах. Продукт соответствует стандартам GB/T17467-1998, DL/T537-1993.
Функциональные символы:
Системное напряжение: 12 кВ (24 кВ, 36 кВ.
Слокация 3D -трансформатора, уменьшить потери, обновить возможность до 11 классов;
Слокация 3D-трансформатора, обновлять теплостойчиво-устойчивый к H-классе, может работать долгое время в 180 условиях;
Коллекция 3D трансформатора, уменьшить 1/4-1/5 кубичного кубичного вещества;
Разработать и сделать кольцевую сеть или пользователи оценить требования пользователей;
Создайте конфигурацию коробки на стальную пластину, сложную конфигурацию или конфигурацию садового ландшафта в отношении требования пользователей;
Исправить автоматические частицы, реализовать три удаленных, проверьте данные в отдаленных, доказательством вора и управление проездами;
Совершенно целый набор, интеллектуальная, небольшая область, низкая инвестиция, короткий проект, центр нагрузки, способный к энергии и более низкие потери, удобная сборка, адаптирована к настройке и так далее.
Кора подстанции разработана в соответствии с иностранными передовыми технологиями и физической реальностью. Мы предоставляем много видов материала коры, таких как композитная плата из нержавеющей стали из алюминиевой сплавы и не металлический материал (стекловолокно).
Основные характеристики обозначения
Сторона HV использует переключатель заряда или выключатель вакуумной цепи. Трансформатор может быть герметично засеиваемым типом масла и сухого типа.
Доказательством коробки является двойная структура слоев, а между слоями заполняется пеной. В комнате HV и LV существуют независимые платы, а в комнате трансформатора установит нагреватель автомобильного теплового контроллера и оборудование для охлаждения.
Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.
Сервисная среда
а) температура воздуха: максимальная температура: +50 ℃; Минимальная температура: -55 ℃
б) влажность: средней средней влажности 95%; Среднесуточная влажность 90%.
в) высота над уровнем моря: максимальная высота установки: 2500 м
г) окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.
д) Нет частых насильственных встряхивания
Основные технические характеристики
|
Имя
|
Ед. изм
|
Оборудование HV
|
Трансформатор
|
LV оборудование
|
|
Номинальное напряжение
|
кв
|
12/24/36
|
(12/24/36)/0.4
|
0.4
|
|
Рейтинг тока
|
A
|
630
|
3/75-150/3750
|
Меньше, чем 4000
|
|
Частота
|
Гц
|
50
|
||
|
Рейтинг
|
какие
|
50-2500
|
||
|
PFR выдерживает
|
кв
|
42/50/70/95
|
2.5
|
|
|
Был
|
кв
|
75/125/170/185
|
|
|
|
Защита коры
|
|
IP23
|
Масло тип 55; Сухой тип 65
|
IP23
|
|
Шумный класс
|
дБ
|
|
|
|
|
Измерения внешнего вида
|
mm
|
В соответствии с схемой схемы проводки первичной проводки
|
||
Общий
Продукты серии YB () - это своего рода набор оборудования, которое собирает аппарат переключателя MV, трансформатор, распределительное оборудование LV вместе в соответствии со схемой фиксированной подключения. Эта серия подстанция подходит для соседнего подразделения, отеля, крупномасштабного рабочего места и высокого здания, что напряжение составляет 12 кВ /24 кВ/36KV/40,5 кВ, частота составляет 50 Гц, а вместимость-менее 2500 кВА.
Сервисная среда
а) температура воздуха: максимальная температура: +40 ℃; Минимальная температура: -25 ℃
б) влажность: средней средней влажности 95%; Среднесуточная влажность 90%.
в) высота над уровнем моря: максимальная высота установки: 2500 м
г) окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.
д) Нет частых насильственных встряхивания
Основные технические характеристики
| Имя | Ед. изм | Оборудование HV | Трансформатор | LV оборудование |
| Номинальное напряжение | кв | 12/24/36 | (12/24/36)/0.4 | 0.4 |
| Рейтинг тока | A | 630 | 3/75-150/3750 | Меньше, чем 4000 |
| Частота | Гц | 50 | ||
| Рейтинг | какие | 50-2500 | ||
| PFR выдерживает | кв | 42/50/70/95 | 2.5 | |
| Был | кв | 75/125/170/185 | ||
| Защита коры | IP23 | Масло тип 55; Сухой тип 65 | IP23 | |
| Шумный класс | дБ | |||
| Измерения внешнего вида | mm | В соответствии с схемой схемы проводки первичной проводки | ||
 |
 |
 |
||
| HV Room | LV Комната | Трансформерная комната | ||
Основные характеристики обозначения
Кора подстанции разработана в соответствии с иностранными передовыми технологиями и физической реальностью. Мы предоставляем много видов материала коры, таких как композитная плата из нержавеющей стали из алюминиевой сплавы и не металлический материал (стекловолокно).
Сторона HV использует переключатель заряда или выключатель вакуумной цепи. Трансформатор может быть герметично засеиваемым типом масла и сухого типа.
Доказательством коробки является двойная структура слоев, а между слоями заполняется пеной. В комнате HV и LV существуют независимые платы, а в комнате трансформатора установит нагреватель автомобильного теплового контроллера и оборудование для охлаждения.
Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.
36 кВ/40,5 кВ с сборными подстанциями характеристики
Этот тип подстанций-это HV-сторона 40,5 кВ, сторона LV 0,4-12 кВ и 3 фазы на открытом воздухе. Характеристики - небольшой объем, удобная установка, низкая стоимость, безопасная и надежная работа с высокой автоматизацией. Подстанция объединяется с номером HV, комнатой LVSwitch, эстафетной комнатой и комнатой трансформатора.
Основные технические характеристики для выполненной подстанции 36 кВ/40,5 кВ
|
Имя
|
Ед. изм
|
Оборудование HV
|
Трансформатор
|
LV оборудование
|
|
Номинальное напряжение
|
kV
|
40.5
|
40.5/12/0.69/0.4
|
12/6.3/0.69/0.4
|
|
Рейтинг тока
|
A
|
Меньше, чем 1250
|
|
Меньше, чем 4000
|
|
Частота
|
Hz
|
50
|
||
|
Рейтинг
|
kVA
|
1250-20000
|
||
|
PFR выдерживает
|
kV
|
70/95
|
42/2.5(Вспомогательный)
|
|
|
Был
|
kV
|
170/185
|
75
|
|
|
Защита коры
|
|
IP23
|
Масло тип 55; Сухой тип 65
|
IP23
|
|
Шумный класс
|
dB
|
|
|
|
|
Измерения внешнего вида
|
mm
|
В соответствии с схемой схемы проводки первичной проводки
|
||
 |
||||
 |
||||
|
36 кВ/40,5 кВ сборной трансформаторной подстанции
|
||||
Основные схемы схемы проводки первичности для подстанции (40,5 кВ)
Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.
Это оборудование также принадлежит этой сборной категории подстанций с компактной и специальной функцией HV, LV и трансформатора все под землей. Люди могут вступить в это через колодец.
Эта подстанция подходит для установки в квадратной северной полосе и парковки, которые клиенты могут выбрать полупиреный тип или цельный тип.
Карта эскиза полупиренной подстанции
Диаграмма эскиза цельной подстанции
