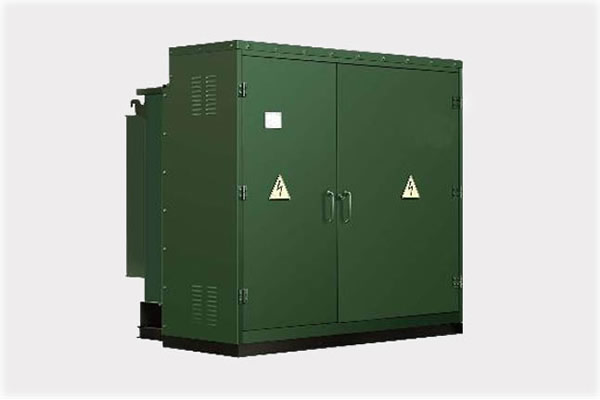

Прокладка монтированного трансформатора

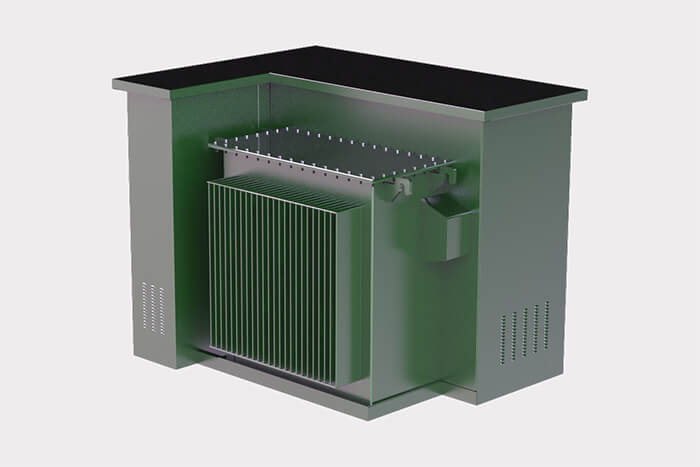

Трансформатор Tank-Type YB (), также называемый трансформатором, установленным на PAD, представляет собой функциональный комбинированный трансформатор и энергосберегающий, который интегрирует устройство высокого напряжения, устройство с низким напряжением, трансформатор и другие компоненты. Его небольшое, но сильное тело и высокая эффективность делают его подходящим для использования на открытом воздухе и в помещении.
Запечатанный резервуар изготовлен из высококачественной нержавеющей стали со специальной конструкцией, которая помогает защитить устройства и уменьшить тепло внутри. Отличная система охлаждения и сушки.
Система контроля температуры и система управления влажностью установлены. Когда температура или влажность достигают определенных уровней, системы автоматически работают для поддержания безопасного состояния внутри резервуара.
Он владеет петлей или двойным источником питания и источником питания терминала два способа питания. Следовательно, это может служить подстанцией. Более низкая стоимость и более высокая эффективность.
Это стоит меньше традиционного распределительного дома и покрывает только площадь около 3 куб.
Безопасность трансформатора, установленного на прокладке:
Все устройства изолированы толстой стальной доской. Эффективная система изоляции помогает защитить людей от электрической аварии. Легкая установка и обслуживание
Установка требует только подключения кабелей. Полностью герметичный конструкция трансформатора удерживает масло подальше от воздуха, поэтому оно свободно обслуживает техническое обслуживание.
Условия труда трансформатора установленного на прокладке:
|
Вещь
|
Ед. изм
|
Параметр
|
|
|
Оценка напряжения Un
|
HV Main Loop
|
kV
|
12
|
|
LV Main Loop
|
0.4
|
||
|
Оцененный тепловой стабильный ток
|
HV main loop
|
kA
|
16
|
|
LV main loop
|
Как требование клиента
|
||
|
Оценка динамического устойчивого тока
|
HV main loop
|
kA
|
40
|
|
LV main loop
|
kA
|
Как требование клиента
|
|
|
Частота 1 минуты выдерживаемой напряжения
|
HV -переключатель петля
|
kV
|
42
|
|
LV main loop
|
kV
|
2.5
|
|
|
Помощник петли
|
kV
|
2
|
|
|
Импульс освещения, выдержанный напряжением
|
kV
|
75
|
|
|
Ток короткого замыкания типа резервного типа
|
kV
|
40
|
|
|
Вставка плавника вставки
|
kA
|
2.5
|
|
|
Уровень звука
|
dB
|
≤50
|
|
|
Уровень защиты
|
|
IP33
|
|
Структура
HV: 1. Анометр; 2. Датчик уровня лаки; 3. Воздействие клапана; 4. Обеспечение заглушки; 5.fuse; 6. Термер; 7. Загрузить индикатор операции переключателя; 8. Загрузить переключатель; 9.HV Кабельный контактор; 10.shing; 11.tap Changer; 12. Метка для заземления и заземления; 14.HV Кабельный кронштейн.
LV: 15. Измерение оборудования; 16.LV филиал; 17. Случайное уплотнение; 18. Transformer Oil Tank.
Общий
Продукты серии YB () - это своего рода набор оборудования, которое собирает аппарат переключателя MV, трансформатор, распределительное оборудование LV вместе в соответствии со схемой фиксированной подключения. Эта серия подстанция подходит для соседнего подразделения, отеля, крупномасштабного рабочего места и высокого здания, что напряжение составляет 12 кВ /24 кВ/36KV/40,5 кВ, частота составляет 50 Гц, а вместимость-менее 2500 кВА.
Сервисная среда
а) температура воздуха: максимальная температура: +40 ℃; Минимальная температура: -25 ℃
б) влажность: средней средней влажности 95%; Среднесуточная влажность 90%.
в) высота над уровнем моря: максимальная высота установки: 2500 м
г) окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.
д) Нет частых насильственных встряхивания
Основные технические характеристики
| Имя | Ед. изм | Оборудование HV | Трансформатор | LV оборудование |
| Номинальное напряжение | kV | 12/24/36 | (12/24/36)/0.4 | 0.4 |
| Рейтинг тока | A | 630 | 3/75-150/3750 | Меньше, чем 4000 |
| Частота | Hz | 50 | ||
| Рейтинг | kVA | 50-2500 | ||
| PFR выдерживает | kV | 42/50/70/95 | 2.5 | |
| Был | kV | 75/125/170/185 | ||
| Защита коры | IP23 | Масло тип 55; Сухой тип 65 | IP23 | |
| Шумный класс | dB | |||
| Измерения внешнего вида | mm | В соответствии с схемой схемы проводки первичной проводки | ||
 |
 |
 |
||
| HV Room | LV Комната | Трансформерная комната | ||
Основные характеристики обозначения
Кора подстанции разработана в соответствии с иностранными передовыми технологиями и физической реальностью. Мы предоставляем много видов материала коры, таких как композитная плата из нержавеющей стали из алюминиевой сплавы и не металлический материал (стекловолокно).
Сторона HV использует переключатель заряда или выключатель вакуумной цепи. Трансформатор может быть герметично засеиваемым типом масла и сухого типа.
Доказательством коробки является двойная структура слоев, а между слоями заполняется пеной. В комнате HV и LV существуют независимые платы, а в комнате трансформатора установит нагреватель автомобильного теплового контроллера и оборудование для охлаждения.
Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.
36 кВ/40,5 кВ с сборными подстанциями характеристики
Этот тип подстанций-это HV-сторона 40,5 кВ, сторона LV 0,4-12 кВ и 3 фазы на открытом воздухе. Характеристики - небольшой объем, удобная установка, низкая стоимость, безопасная и надежная работа с высокой автоматизацией. Подстанция объединяется с номером HV, комнатой LVSwitch, эстафетной комнатой и комнатой трансформатора.
Основные технические характеристики для выполненной подстанции 36 кВ/40,5 кВ
|
Имя
|
Ед. изм
|
Оборудование HV
|
Трансформатор
|
LV оборудование
|
|
Номинальное напряжение
|
kV
|
40.5
|
40.5/12/0.69/0.4
|
12/6.3/0.69/0.4
|
|
Рейтинг тока
|
A
|
Меньше, чем 1250
|
|
Меньше, чем 4000
|
|
Частота
|
Hz
|
50
|
||
|
Рейтинг
|
kVA
|
1250-20000
|
||
|
PFR выдерживает
|
kV
|
70/95
|
42/2.5(Вспомогательный)
|
|
|
Был
|
kV
|
170/185
|
75
|
|
|
Защита коры
|
|
IP23
|
Масло тип 55; Сухой тип 65
|
IP23
|
|
Шумный класс
|
dB
|
|
|
|
|
Измерения внешнего вида
|
mm
|
В соответствии с схемой схемы проводки первичной проводки
|
||
 |
||||
 |
||||
|
36 кВ/40,5 кВ сборной трансформаторной подстанции
|
||||
Основные схемы первичной цепи проводки для подстанции (40,5 кВ)
Примечание: мы предлагаем специальные индивидуальные продукты в соответствии с требованиями клиента.
Это оборудование также принадлежит этой сборной категории подстанций с компактной и специальной функцией HV, LV и трансформатора все под землей. Люди могут вступить в это через колодец.
Эта подстанция подходит для установки в квадратной северной полосе и парковки, которые клиенты могут выбрать полупиреный тип или цельный тип.
Карта эскиза полупиренной подстанции
Диаграмма эскиза цельной подстанции
Миниатюризация интеллектуальной сборной подстанции
В этой предварительно изготовленной подстанции серии используется импортированный кольцевой коммутатор SF6, поскольку входящая и исходящая сеть HV легко реализовала систему питания. И подстанция выбирает интегрированную систему автоматизации, которая может реализовать режим без присмотра.
