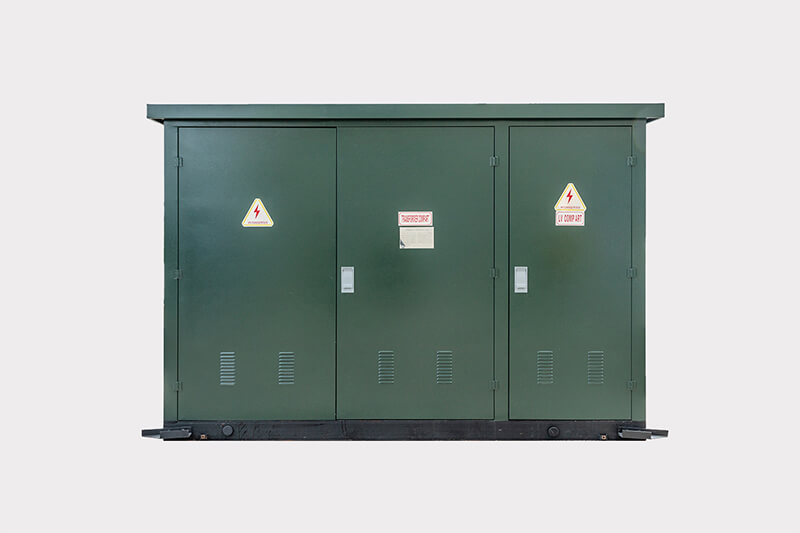

Китай сборник компактных подстанций
Сборная компактная подстанция, также известная как сборная подстанция. Это сборное оборудование для распределения мощности в помещении и наружном компакте, которое интегрирует высоковольтный распределительный устройства, распределительный трансформатор и низковольтное устройство распределения мощности в соответствии с определенной схемой проводки. Распределение низкого напряжения и другие функции трансформатора органически объединяются вместе, устанавливаются в полностью закрытой и мобильной стальной конструкционной коробке, которая является защищенной от влаги, ржавой, пылеистойкой, доказательство грызунов, предотвращение пожаров, противостояние и тепло изоляция. Подстанция типа коробки подходит для шахт, заводов, нефтяных и газовых полей и ветроэнергетики. Он заменяет исходные распределительные комнаты и электростанции гражданского строительства и становится новым полным набором трансформатора и распределительных устройств.
Условия окружающей среды:
1. Высота: ≤1000 м
2. Температура окружающей среды: -25 ℃ ~ +40 ℃.
3. Скорость ветра: ≤35 м/с.
4. Относительная влажность воздуха: ≤90% (+25 ℃).
5. Землетрясение горизонтальное ускорение: ≤0,4 м/с, вертикальное ускорение: ≤0,2 м/с.
6. Место использования: не должно быть проводящей пыли и вредной для металла, изоляционных материалов распада, легковоспламеняющихся, взрывных опасных товаров.
7. Место установки без насильственной вибрации, вертикальный наклон составляет не более 3 градусов.
Структуры:
1. Структура коробки
Европейская компактная подстанция состоит из трех частей: основание, оболочка и верхняя крышка. Основа обычно изготовлена из канальной стали, угловой стали, плоской стали, стальной пластины и т. Д., Который сварен или фиксируется подключением болта. Удовлетворить потребности вентиляции, рассеивания тепла и линий входа и выходов, полосатых отверстий и круглых отверстий соответствующего размера следует вырезать в соответствующих положениях. Оболочка ящика, верхняя канала, угольная сталь, стальная пластина, алюминиевая пластина, цветная сталь Пластина, цементная пластина и т. Д. Должны быть согнуты, сварены или подключены к форме винтами, петлями или связанными специальными аксессуарами.
Чтобы предотвратить сильное солнечное излучение в жаркое лето, оболочка европейской подстанции, как правило, оборудована теплоизоляционной материалом с низкой теплопроводностью, поскольку упаковка на вершине.
Трансформатор будет производить много тепла при запуске, поэтому в дополнение к сохранению метода пробивания лучевого отверстия на оболочке, в то же время, метод увеличения зоны рассеивания тепла и укрепления конвекции воздуха применяется для рассеивания тепла, чтобы рассеять тепло и в то же время, производственные затраты могут быть сокращены. Существует также много типов обработки поверхности, таких как распылитель, краска для выпечки, пластик с брызги и так далее.
2. Структура устройства распределения высокого напряжения
Согласно входящей линии, его можно разделить на: тип терминала и тип кольца. Согласно входящему положению, его можно разделить на: вход из верхней части коробки и входящего из подземных траншей кабелей высокого напряжения.
Оборудование обычно принимает выключатель нагрузки серии SF6, его стоимость выше, чем выключатель высокого напряжения серии FN-10. Когда цепь имеет разлом короткого замыкания, она может отключить переключатель, защитить цепь и связанное оборудование.
Кроме того, существуют вакуумные переключатели, которые можно использовать отдельно или с предохранителями, или с выключателями нагрузки SF6 последовательно, но это увеличит стоимость и обычно не является необходимым.
Высокий измерение напряжения: в устройстве распределения высокого напряжения, если у пользователя есть требования к высоким уровням для измерения напряжения, должен быть установлен шкаф для измерения высокого напряжения.
Структура шкафа высокого напряжения измерения, как правило, состоит из КТ, PT, измерителя, дистанционного управления и телеметрического устройства и т. Д.
3. Трансформатор
Европейская компактная подстанция оснащена независимой комнатой трансформаторов, в основном состоит из: трансформатор, автоматическая система управления температурой, освещение и защитное ограждение и т. Д.
Когда трансформатор работает, в трансформаторе трансформатора будет создано большое количество тепла, поэтому рассеяние тепла и вентиляция комнаты трансформатора является ключевыми вопросами, которые следует учитывать при проектировании европейского компактного трансформатора. Когда Трансформатор работает, постоянно генерируется большое количество тепла, так что температура комнаты трансформатора продолжает растуть, особенно когда температура окружающей среды высока, температура повышается быстрее, поэтому естественная вентиляция и рассеяние тепла не могут гарантировать надежную и и надежную и не может гарантировать надежную и Безопасная работа трансформатора.
При проектировании европейского компактного трансформатора, за исключением естественной вентиляции, обычно предназначена защита измерения температуры, а для решения проблемы используется выхлопная выхлопа. Затем через ручную и автоматическую схему управления, в соответствии с диапазоном температуры безопасной работы трансформатора, решайте, нужен ли выпускной вентилятор вход.
В европейском компактном трансформаторе трансформатор может выбрать нефтяной погруженный трансформатор или трансформатор сухого типа. Трансформатор сухого типа имеет более высокую цену, поэтому в случае с пользователем не есть особые требования, нефтяной трансформатор должен быть предпочтительным, чтобы снизить производственные затраты. Трансформатор, как правило, составляет 100-1250 кВА, максимум не должен превышать 1600 кВА.
4. Структура устройства распределения низкого напряжения
Камера низкого напряжения должна отличаться по структуре дизайна в зависимости от различных случаев использования в промышленных и горнодобывающих предприятиях или жилых районах. Как правило, для использования промышленными и горнодобывающими предприятиями он должен быть разработан отдельно для источника питания и источника питания. При использовании низковольтного измерения при нормальных обстоятельствах Бюро источника питания требует, чтобы освещение электроэнергии было измерено отдельно, что в основном связано с тем, что цена за единицу электроэнергии, как правило, выше, чем у электроэнергии. В конструктивной конструкции Подстанция, используемая в жилом районе, проблема энергопотребления не требуется.
Количество выходных каналов отличается по структурной конструкции в зависимости от размера емкости трансформатора и различных потребностей пользователей. Трансформаторная емкость невелика, пользователю нужно меньше выходов, и емкость трансформатора большая, пользователь пользователь Требуется, чтобы больше выходов также могут быть установлены больше.
Функции:
1. Безопасно и надежно
Shell, как правило, принимает алюминиевую стальную пластинку цинковой стали, рамку со стандартным контейнерным материалом и производственным процессом, который обеспечивает хорошие антикоррозионные характеристики в течение 20 лет. Внутренняя герметичная пластина изготовлена из пряжки алюминиевого сплава, а бутерброд изготовлен из огнеупорного и теплоизоляционного материала. Устройство кондиционирования воздуха и осушения установлено в коробке. На эксплуатацию оборудования не влияет естественная климатическая среда и внешнее загрязнение, и нормальная работа может быть гарантирована в суровой среде -40 ℃ ~ +40 ℃. Основное оборудование в коробке полностью заключено, продукт не имеет открытой живой части, которая может полностью достичь аварии с нулевым ударом, вся станция может реализовать без масла. может реализовать без присмотра.
2. Высокая степень автоматизации
Интеллектуальный дизайн станции, система защиты принимает микрокомпьютер интегрированного оборудования для автоматизации подстанций, установка, которая может реализовать телеметрию, дистанционную связь, дистанционное управление, дистанционное регулирование. Каждый блок имеет независимую функцию работы. Функция защиты реле завершена, которая может установить рабочие параметры на расстоянии, контролировать влажность и температуру в корпусе коробки и тревожить дым на расстоянии, чтобы соответствовать требованиям никого не на месте. Это также может реализовать Удаленный мониторинг изображения в соответствии с необходимостью.
3. Заводская сборная
При проектировании, до тех пор, пока дизайнер в соответствии с фактическими требованиями подстанции, предоставьте основную схему подключения и проектирование оборудования вне коробки, производители могут выполнять установку и отладку всего оборудования, по -настоящему реализовать завод по строительству подстанций, сократить проект и цикл производства. Установка на месте нуждается только в позиционировании коробки, кабельном подключении между коробками, подключением к исходящим кабелю, калибровке защиты, тестированию передачи и другими вводами в эксплуатацию. Вся подстанция от установки до ввода в эксплуатацию требуется всего около 5 ~ 8 дней, что значительно сокращает период строительства.
4. Гибкий режим комбинации
Структура подстанции типа коробки компактна, каждая коробка представляет собой независимую систему, которая делает комбинацию гибкой, с одной стороны, мы все можем использовать коробку, так что оборудование 35 кВ и 10 кВ все установлено в коробке, композиция целого подстанция типа коробки; Оборудование 35 кВ также может быть установлено на открытом воздухе, а в коробке может быть установлена система управления и защиты 10 кВ. Этот комбинированный режим особенно подходит для преобразования старых сельских сетчатых станций. Короче говоря, не существует фиксированного комбинационного режима компактной подстанции, и пользователь может свободно объединять некоторые режимы в соответствии с фактической ситуацией, чтобы удовлетворить потребности безопасной работы.
5. Экономия стоимости
Подстанция типа коробки снижает инвестиции на 40% ~ 50% по сравнению с обычной подстанцией того же масштаба. Гражданское строительство (включая затраты на приобретение земли) подстанции типа коробки составляет более чем на 1 миллион юаней меньше, чем у обычной подстанции на основе расчета шкалы 4000 кВА единой основной подстанции 35 кВ. С точки зрения операции, коробка. Обучение-тип может выполнять техническое обслуживание, сокращать рабочую нагрузку и сэкономить около 100 000 юаней по эксплуатации и стоимости обслуживания каждый год, а общая экономическая выгода очень значительна.
6. Небольшая занятость
В качестве примера, принимая единую основную подстанцию 4000 кВа, строительство обычной подстанции 35 кВ будет занимать площадь около 3000 ° C и потребует крупномасштабного гражданского строительства. Выбор подстанции типа коробки, общая площадь максимальной 300 ㎡, Только для того же масштаба подстанции охватывает площадь 1/10, может быть установлена в центре улицы, площади и завода, в соответствии с Национальной политикой сохранения земли.
7. Красивая форма
Дизайн формы коробки прекрасен, на предпосылке обеспечения надежности питания путем выбора цвета оболочки для подстанций, так что легко координировать с окружающей средой, особенно подходящую для городской конструкции, его можно использовать в качестве фиксированной подстанции, Также может использоваться в качестве мобильной подстанции с ролью украшения и благоустройства окружающей среды.
