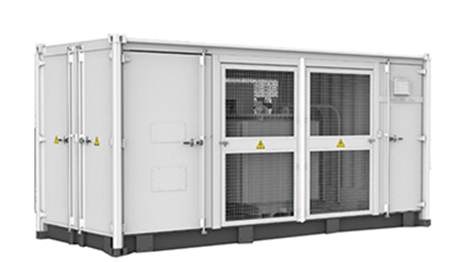

Компактная подстанция контейнера MV MV Rockwill Destected для легкой транспортировки и быстрой установки. Который предварительно создан для легкой настройки и комиссии. Это модульная конструкция для к
Rockwill MV Type Type Type Container Compact подстанция
Компактная подстанция контейнера MV MV Rockwill Destected для легкой транспортировки и быстрой установки. Который предварительно создан для легкой настройки и комиссии. Это модульная конструкция для каждой ячейки до 35 кВ и 3,5 МВт.
Все компоненты испытаны типами. Соответствие стандартам: IEC 60076, IEC 62271, IEC 61439.
MV и LV изолированы, с независимой отделением управления. Все компоненты ключей доступны спереди. Онлайн -анализ для быстрого съемки модульной конструкции, основного устройства легкая замена.
Группа схемы -векторная группа: dy11/dyn5
Схема схемы -Группа вектор: dy11y11/dyn11
|
Технический параметр |
|
|
Обозначение типа |
YB-3150KVA |
|
Трансформатор |
|
|
Тип трансформатора |
Нефть погрузилась |
|
Рейтинг мощности |
3150 kVA @ 40 ℃ |
|
Максимум. сила |
3500 kVA @ 30 ℃ |
|
Векторная группа |
Dy11 |
|
Напряжение LV / MV |
0.11 - 0.8kV / 3.3kV - 35 kV |
|
Максимальный входной ток при номинальном напряжении |
2525A |
|
Частота |
50 Hz / 60 Hz |
|
Постукивание по HV |
0, ±2×2.5% |
|
Эффективность |
≥99% |
|
Тип охлаждения |
Onan (натуральный нефть натуральный) |
|
Импеданс |
7% (±10%) |
|
Тип масла |
Минеральное масло (бесплатно платы) |
|
Извилистый материал |
CU / CU |
|
Изоляционная класс |
A |
|
MV распределитель |
|
|
Тип изоляции |
SF6 |
|
Напряжение ставки |
3.3kV, 6.3kV, 11kV, 20kV, 22kV, 30kV, 33kV, 35kV |
|
Оценивать ток |
630 A |
|
Внутренняя разлома |
IAC AFL 20kA / 1s |
|
QTY.of Feeder |
3 кормушки |
|
LV Панель |
|
|
Спецификация ACB |
3200 A / 110Vac ~ 800 Vac / 3P, 1 pcs |
|
Спецификация MCCB |
250 A / 110Vac ~ 800 Vac / 3P, 14 pcs |
|
Защита |
|
|
Защита ввода переменного тока |
Автоматический выключатель |
|
Защита трансформатора |
Масляная температура, уровни масла, нефтяное давление Tecnjical
|
|
Защита эстафеты |
50 / 51, 50N / 51N |
|
LV Overvoltage защита |
AC Тип II (необязательно: переменного тока I+II) |
|
Общие данные |
|
|
Размеры (W*H*D) |
6058 *2896 * 2438 mm |
|
Приблизительный вес |
15 T |
|
Рабочий диапазон температуры окружающей среды |
-20 до 60 ℃ (Необязательно: от -30 до 60℃) |
|
Вспомогательный источник питания |
5 QU / 400 дюймов (необязательно: макс. 40 QU) |
|
Степень защиты |
IP54 |
|
Допустимый диапазон относительной влажности (не конденсирование) |
0 – 95 % |
|
Эксплуатационная высота |
1000 м (стандарт) /> 1000 м (необязательно) |
|
Коммуникация |
Стандарт: RS485, Ethernet, оптическое волокно |
|
Согласие |
IEC 60076, IEC 62271-200, IEC 62271-202, IEC 61439-1, EN50588-1 |
