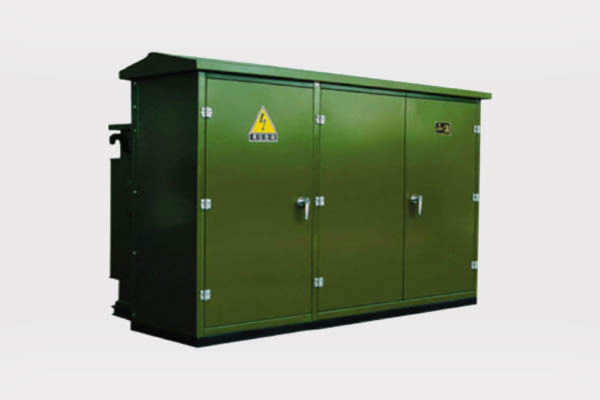

Трансформатор типа YBM-33

Общий:

Трансформатор серии YBM (), установленная на прокладке, подходит для 7,2 кВ до 36 кВ. В подстанции, кроме трансформатора, есть 4 нагрузочных переключателя, двухпозиционный переключатель нагрузки, предохранитель защиты и предохранитель плагина в стороне HV.

Мы можем установить управление электрическим, распределительным электрическим, компенсационным электрическим и метром. Эта подстанция может использовать крытый или наружный.

Среда обслуживания:

а) температура воздуха: максимальная температура: +40 ° C; Минимальная температура: -25 ° C

б) влажность: средней средней влажности 95%; Среднесуточная влажность 90%.

в) высота над уровнем моря: максимальная высота установки: 2500 м

г) окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.

д) Нет частых насильственных встряхивания

Характеристики структуры:

Структура коробки этого продукта разделена на две части. Впереди находится HV и LV. В комнате HV, включая HV-клеммы, выключатель нагрузки, распределительный устройства с не нагрузкой, предохранитель подключаемого модуля, съемный клапан давления, термометр, индикатор уровня масла и дренажный клапан масла. В комнате LV, включая терминалы LV. В заднем секторе находятся масляный бак и радиатор, а обмотка трансформатора и железо, выключатель нагрузки и предохранитель защиты находятся в масляном баке.

Структура трансформатора, установленная на прокладке Датчик уровня масла. Задние детали-это масляный бак, включая трансформаторное масло, железное ядро, обмотка и резервное предохранитель.

A type steel sheet         B type steel sheet          H type steel sheet         S type AL alloy

Защита

Трансформатор, установленная на прокладке, защищен от комбинации предохранителя и заглушки, ограничивающей ток, и в предохранителе. Принцип защиты продвигается,

Экономичный и прост в эксплуатации.

Плагинный предохранитель-это краткий элемент нефтяного трансформатора, чтобы защитить оборудование при переполнении. Когда установите в нем провода предохранителя, предохранитель плагина обеспечит безопасную, высокоэффективную защиту, в соответствии с током, маслом -temperature.

Резервный ток, ограничивающий предохранитель. Рейтинг очистит самые высокие токи разлома, вероятно, произойдут. Более высокие оценки непрерывного тока могут быть достигнуты путем соединения двух предохранителей параллельно.

Разъем

Разъем колена нагрузки является полностью защищенным и изолированным подключением для подключения подземного кабеля к системе питания распределительного трансформатора, окружающего ветвь питания, ящика для кабельной ветви, оснащенной подключениями на нагрузке. Это может удовлетворить требование линий в ядерной.

Локти нагрузки формируются с использованием высококачественной изоляции с серной и полупроводящей резиной EPDM. Стандартные функции включают соединитель Coppertop,

Остеное ожое датчик с медной нагрузкой с аблятивным кончиком дуги и армированной нержавеющей сталью.

Переключатель разрыва нагрузки:

Переключатель разрыва нагрузки представляет собой трехфазные, управляемые бандитским типом, с механизмом пружины, и он способен включать/выключить при условии нагрузки. И есть 2 различных типа переключатель разрыва нагрузки: 2-позиция и 4-позиция. 2-позиция используется для системы распределения радиального фидера, а 4-позиция используется для системы распределения конструкции фидера.
