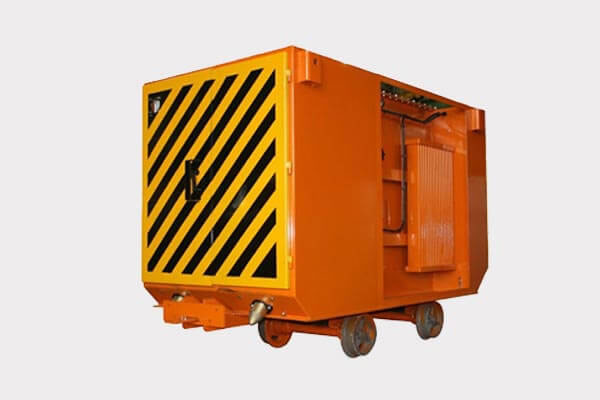

Subestación minera / Subestación transformadora de paquete Descripción del Producto Estos productos tienen los siguientes caracteres: serialización, modularización, funciones múltiples, instalación
Subestación minera / Subestación transformadora de paquete
Descripción del Producto
Estos productos tienen los siguientes caracteres: serialización, modularización, funciones múltiples, instalación completa, volumen pequeño, peso liviano y atractivo. Cumplen con los requisitos de la norma IEC1330 y son aplicables a la distribución pública de la ciudad, suministro de energía de farolas y consumo de energía en Empresas industriales / minerales, rascacielos, áreas residenciales, campos petroleros, construcción de embarcaderos y sitios.
Característica
El producto consta de una unidad de distribución de AT y una unidad de distribución de BT y se divide en cámara de AT, cámara de transformador y BT. La cámara de AT tiene funciones completas, con la unidad principal de anillo HXGN-10 forma el sistema de suministro primario, se puede organizar en varios modos de suministro (suministro principal en anillo, suministro de terminal y suministro de fuente doble) y también se puede proporcionar con elementos de medición de AT para cumplir con los requisitos de medición de AT. Se pueden seleccionar los modelos S9, S11 y otros transformadores sumergidos en aceite de bajo nivel o transformadores secos. La cámara del transformador está diseñada para tener un sistema automático de enfriamiento de aire forzado y un sistema de iluminación. La cámara de BT puede constituir esquemas de suministro de energía requeridos por el usuario en un tipo de panel o estructura de tipo gabinete, proporcionar varias funciones (distribución de energía, compensación de energía reactiva de distribución de iluminación y medición de energía eléctrica) para satisfacer los diferentes requisitos de los usuarios, facilitar la gestión del suministro y mejorar la calidad del suministro de energía.
La cámara de alta tensión tiene una estructura compacta y está provista de una función de enclavamiento preventivo de mal funcionamiento. Cada cámara tiene un dispositivo de iluminación automática y forzada. Además, todos los elementos de la cámara de alta tensión y baja tensión tienen un rendimiento fiable y un funcionamiento sencillo, lo que hace que los productos seguro, confiable y fácil de operar y mantener.
Adopta ventilación natural y ventilación forzada para cada buen efecto de ventilación y enfriamiento. La cámara del transformador y la cámara de BT están provistas de conductos de aire. El ventilador tiene un controlador de temperatura para arrancar y parar automáticamente según la temperatura preestablecida, asegurando así el encendido. carga en funcionamiento del transformador.
El cuerpo de la carcasa evita la entrada de agua de lluvia y materias extrañas y está hecho de chapa de acero de color galvanizado en caliente o chapa de aleación de aluminio antioxidante y sometida a un tratamiento anticorrosión. Tiene un aspecto artístico, mantiene la corrosión, el agua y el polvo a largo plazo. -A prueba de condiciones al aire libre y prolonga la vida útil del transformador.
|
artículo
|
Unidad
|
H.V.unidad
|
(S11: SGB (b): SC (b)) |
Lvnit
|
|
|
|
|
Interruptor de carga
|
Fusible
|
||
|
voltaje nominal
|
kV
|
12
|
12
|
10/0.4
|
0.4
|
|
Potencia nominal
|
kVA
|
|
|
≤1600
|
|
|
Voltaje de prueba de frecuencia de potencia
|
kV/1min
|
42
|
|
35
|
2.0 2.5
|
|
Voltaje de prueba de impulso
|
kV
|
75/85
|
|
75
|
8.0
|
|
Corriente nominal (circuito principal)
|
A
|
630
|
|
|
|
|
Circuito de interruptor nominal
|
kA
|
|
31.5
|
|
|
|
Corriente de interruptor de cortocircuito
|
kA
|
50
|
|
|
10-65(15)
|
|
Corriente dinámica
|
kA
|
20
|
|
|
|
|
Nivel de ruido
|
dB
|
|
|
<28 <75
|
|
|
Proteger la clase
|
La parte frontal de la caja es IP43, la sección de ventilación de la cubierta superior y la parte inferior de la caja no es inferior a IP23
|
||||
Vista de estructura
HV: 1.Manómetro; 2. Medimiento de nivel de aol; 3. Válvula de aire; 4.Potón engrosado; 5.fuse; 6.mómetro; 7. Placa indicadora de operación del interruptor de carga; 8. Cargar interruptor; 9. Contactor de cable de HV; 10.Hanging; 11. Cambiador de tap; 12. Etiqueta de Tearthing & Wilthing; 13. Válvula de uso de dúas; 14. SPRACKET DE CABLE HV.
LV: 15. Equipo de medición; 16. Rama LV; 17. Sellado de plomo de medición; 18. Tanque de aceite transformador.
General
Los productos de la serie YB () son un tipo de conjunto de equipos que ensambla el aparato del interruptor MV, el transformador, el equipo de distribución del VI de acuerdo con el esquema de conexión fija. Esta subestación de la serie es adecuada para la unidad del vecindario, el hotel, el sitio de trabajo a gran escala y el edificio alto que el voltaje es de 12kV /24kV/36KV/40.5KV, la frecuencia es de 50Hz y la capacidad es de menos de 2500kVA.
Entorno de servicio
a) Temperatura del aire: temperatura máxima: +40 ℃; Temperatura mínima: -25 ℃
b) Humedad: humedad promedio mensual 95%; Humedad promedio diaria 90%.
c) Altitud por encima del nivel del mar: Instalación máxima Altitud: 2500m
d) Aire ambiental no aparentemente contaminado por gas corrosivo y inflamable, vapor, etc.
e) sin batido violento frecuente
Principales especificaciones técnicas
| Nombre | Unidad | Equipo de HV | Transformador | Equipo LV |
| Voltaje nominal | kV | 12/24/36 | (12/24/36)/0.4 | 0.4 |
| Corriente nominal | A | 630 | 3/75-150/3750 | Menos de 4000 |
| Frecuencia | Hz | 50 | ||
| Capacidad nominal | kVA | 50-2500 | ||
| PFR resistente | kV | 42/50/70/95 | 2.5 | |
| Era un | kV | 75/125/170/185 | ||
| Grado de protección de la corteza | IP23 | Aceite tipo 55; Tipo seco 65 | IP23 | |
| Grado ruidoso | dB | |||
| Dimensiones de apariencia | mm | Según el esquema de circuito de cableado de primacía | ||
 |
 |
 |
||
| Sala de hv | Salón | Sala de transformadores | ||
Características de designación principales
La corteza de la subestación está diseñada de acuerdo con la tecnología avanzada extranjera y la realidad física. Proporcionamos muchos tipos de material de corteza, como tablero de acero inoxidable de acero de aleación de aluminio y material no metálico (fibra de vidrio).
El lado de HV del lado de uso de HV o el interruptor de circuito de vacío. El transformador podría ser tipo aceite de tipo sellado herméticamente y tipo seco.
La prueba de la caja es la estructura de doble capas y entre las capas se llena con espuma. Hay tableros independientes en la sala de HV y LV, y en la sala del transformador instalará calentador de controlador térmico y equipo de enfriamiento.
Nota: Ofrecemos productos personalizados especiales de acuerdo con el requisito del cliente.
36kV/40.5kV Características de la subestación prefabricada
Estas subestaciones de tipo son el lado de HV 40.5 kV, el lado LV 0.4-12 kV y el ajuste de completa fase al aire libre. Se usa en par en ciudades, ciudades, fábricas y campos de petróleo, muelles, etc. También se usa sitios de construcción de insuntos. Las características son de pequeño volumen, instalación conveniente, bajo costo, operación segura y confiable de alta automatización. La subestación se combina con HV Switch Room, Lvswitch Room, Relay Sala y Transformer Room.
Principales especificaciones técnicas para una subestación prefabricada de 36kV/40.5kV
|
Nombre
|
Unidad
|
Equipo de HV
|
Transformador
|
Equipo LV
|
|
Voltaje nominal
|
kV
|
40.5
|
40.5/12/0.69/0.4
|
12/6.3/0.69/0.4
|
|
Corriente nominal
|
A
|
Menos que1250
|
|
Menos de 4000
|
|
Frecuencia
|
Hz
|
50
|
||
|
Capacidad nominal
|
kVA
|
1250-20000
|
||
|
PFR resistente
|
kV
|
70/95
|
42/2.5(Asistente)
|
|
|
Era un
|
kV
|
170/185
|
75
|
|
|
Grado de protección de la corteza
|
|
IP23
|
Aceite tipo 55; Tipo seco 65 |
IP23
|
|
Grado ruidoso
|
dB
|
|
|
|
|
Dimensiones de apariencia
|
mm
|
Según el esquema de circuito de cableado de primacía
|
||
 |
||||
 |
||||
|
36kV/40.5kV Subestación del transformador prefabricado
|
||||
Esquemas de circuito de cableado de primacía principal para la subestación (40.5kV)
Nota: Ofrecemos productos personalizados especiales de acuerdo con el requisito del cliente.
Estos equipos también pertenecen a esta categoría de subestación prefabricada con una función compacta y especial de HV, LV y Transformer son todos bajo tierra. La gente puede entrar en un pozo.
Esta subestación es adecuada para la instalación en una tira cuadrada y parque, los clientes pueden elegir tipo medio enterrado o tipo entero.
Sketch Mapa de subestación a medias
Diagrama de boceto de la subestación enterrada
Miniaturization Intelligent Prefabricated Substation
Esta subestación prefabricada en serie utiliza el interruptor de anillo SF6 importado a medida que su red entrante y saliente HV se dio cuenta fácilmente del sistema de anillo de potencia. Y la subestación selecciona un sistema de automatización integrado que puede realizar el modo desatendido.
