Transformador de pedestal

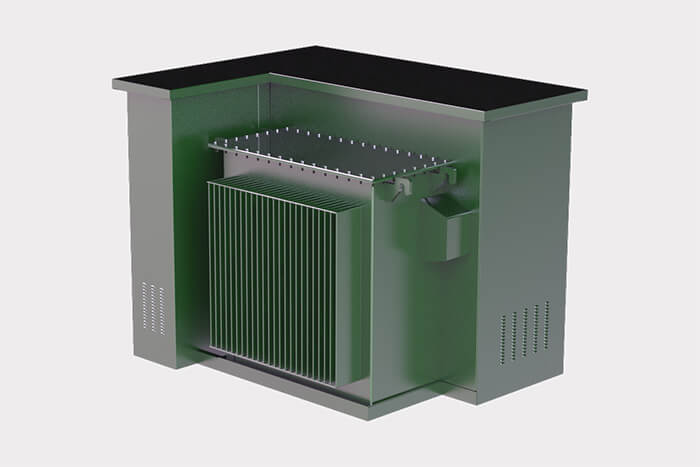

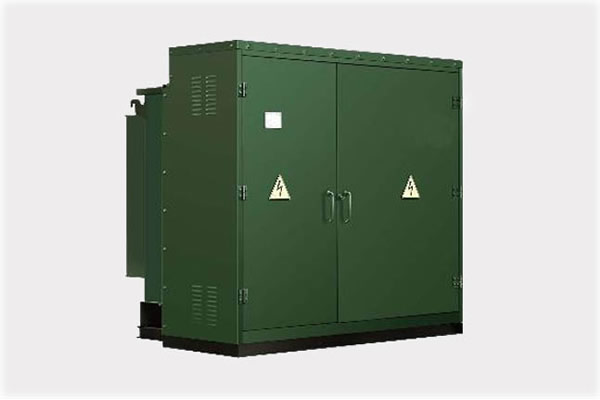

El transformador tipo tanque de patrón americano YB (), también llamado transformador de pedestal, es un transformador combinado funcional y de ahorro de energía que integra el dispositivo de alto voltaje, el dispositivo de bajo voltaje, el transformador y otros componentes. Su cuerpo pequeño pero fuerte y su alta eficiencia lo hacen adecuado para uso en interiores y exteriores. Fuerte protección del tanque
El tanque sellado está hecho de acero inoxidable de alta calidad con un diseño especial que ayuda a proteger los dispositivos y reducir el calor en el interior. Excelente sistema de enfriamiento y secado.
Se instalan el sistema de control de temperatura y el sistema de control de humedad. Cuando la temperatura o la humedad alcanzan ciertos niveles, los sistemas funcionan automáticamente para mantener la condición segura dentro del tanque. Funcional y confiable
Posee fuente de alimentación de bucle o doble y fuente de alimentación de terminal de dos formas de fuente de alimentación. Por tanto, puede servir como subestación. Menor costo y mayor eficiencia
Cuesta menos que la casa de distribución tradicional y solo cubre el área de aproximadamente 3cbm.
A salvo
Todos los dispositivos están aislados por tablero de acero grueso. El eficiente sistema de aislamiento ayuda a proteger a las personas de accidentes eléctricos. Fácil instalación y mantenimiento.
La instalación solo requiere conectar los cables. El diseño del transformador completamente sellado mantiene el aceite alejado del aire, por lo que no requiere mantenimiento.
Las condiciones de trabajo:
|
Artículo
|
Unidad
|
Parámetro
|
|
|
Voltaje nominal de
|
Bucle principal de HV
|
kV
|
12
|
|
Bucle principal de lv
|
0.4
|
||
|
Corriente estable térmica calificada
|
Bucle principal de HV
|
la
|
16
|
|
Bucle principal de lv
|
Como requisito del cliente
|
||
|
Corriente estable dinámica calificada
|
Bucle principal de HV
|
la
|
40
|
|
Bucle principal de lv
|
la
|
Como requisito del cliente
|
|
|
Frecuencia de 1 minuto soporta el voltaje
|
Bucle de interruptor HV
|
kV
|
42
|
|
Bucle principal de lv
|
kV
|
2.5
|
|
|
Asistente de bucle
|
kV
|
2
|
|
|
Impulso de rayo soporta voltaje
|
kV
|
75
|
|
|
Corriente de cortocircuito de fusible de tipo respaldo
|
kV
|
40
|
|
|
Corriente de cortocircuito de fusible de tipo inserto
|
la
|
2.5
|
|
|
Nivel de sonido
|
db
|
≤50
|
|
|
Nivel de protección
|
|
IP33
|
|
Vista de estructura
HV: 1.Manómetro; 2.Medidor de nivel de aceite; 3.Válvula de aire; 4.Tapón de engrase; 5.Fusible; 6.termómetro; 7.Placa indicadora de operación del interruptor de carga; 8.Interruptor de carga; Contactor de cable 9.HV; 10.Colgando; 11.Tap cambiador; 12.Etiqueta de puesta a tierra y puesta a tierra; 13.Válvula de doble propósito; Soporte de cable 14.HV.
LV: 15.Equipo de medida; Rama 16.LV; 17. Sellado del cable de medición; 18.Tanque de aceite del transformador.
General
Los productos de la serie YB () son un tipo de conjunto de equipos que ensambla el aparato de conmutación de MT, el transformador y el equipo de distribución de BT de acuerdo con un esquema de conexión fijo. Esta subestación de la serie es adecuada para unidades de vecindario, hoteles, lugares de trabajo a gran escala y edificios altos. que el voltaje es 12kV /24kV/36kV/40.5kV, la frecuencia es 50Hz y la capacidad es inferior a 2500kvA.
Entorno de servicio
a) Temperatura del aire: Temperatura máxima: + 40 ℃; Temperatura mínima: -25 ℃
b) Humedad: Humedad media mensual 95%; Humedad media diaria 90%.
c) Altitud sobre el nivel del mar: Altitud máxima de instalación: 2500 m
d) Aire ambiente aparentemente no contaminado por gases, vapores, etc. corrosivos e inflamables.
e) Sin sacudidas violentas frecuentes
Principales especificaciones técnicas
| Nombre | Unidad | Equipo de HV | Transformador | Equipo LV |
| Voltaje nominal | kV | 12/24/36 | (12/24/36)/0.4 | 0.4 |
| Corriente nominal | A | 630 | 3/75-150/3750 | Menos que 4000 |
| Frecuencia | Hz | 50 | ||
| Capacidad nominal | qué | 50-2500 | ||
| PFR resistente | kV | 42/50/70/95 | 2.5 | |
| Era un | kV | 75/125/170/185 | ||
| Grado de protección de la corteza | IP23 | Aceite tipo 55; Tipo seco 65 | IP23 | |
| Grado ruidoso | db | |||
| Dimensiones de apariencia | mm | Según el esquema de circuito de cableado de primacía | ||
 |
 |
 |
||
| Sala de hv | Salón | Sala de transformadores | ||
Principales características de designación
La corteza de la subestación está diseñada de acuerdo con la tecnología avanzada extranjera y la realidad física. Proporcionamos muchos tipos de material de corteza, como tablero de acero inoxidable compuesto de aleación de aluminio y material no metálico (fibra de vidrio).
El lado de alta tensión utiliza un interruptor de carga o un disyuntor de vacío El transformador puede ser de tipo aceite sellado herméticamente y tipo seco.
La prueba de la caja es una estructura de doble capa y entre las capas está rellena de espuma. Hay tableros independientes en la sala de AT y BT, y en la sala de transformadores se instalará equipo de enfriamiento y calentador de controlador térmico automático.
Nota: ofrecemos productos especiales personalizados según los requisitos del cliente.
Características de la subestación prefabricada de 36kV / 40.5kV
Este tipo de subestaciones son el lado AT 40,5 kV, el lado BT 0,4-12 kV y equipo completo exterior trifásico. Es de amplio uso en ciudades, pueblos, fábricas y campos petrolíferos, muelles, etc. También se utiliza en algunas obras. volumen pequeño, instalación conveniente, bajo costo, operación segura y confiable de alta automatización La subestación se combina con la sala de interruptores de AT, la sala de interruptores de BT, la sala de relés y la sala de transformadores.
Especificaciones técnicas principales para la subestación prefabricada de 36kV / 40.5kV
|
Nombre
|
Unidad
|
Equipo de HV
|
Transformador
|
Equipo LV
|
|
Voltaje nominal
|
kV
|
40.5
|
40.5/12/0.69/0.4
|
12/6.3/0.69/0.4
|
|
Corriente nominal
|
A
|
Menos que 1250
|
|
Menos que 4000
|
|
Frecuencia
|
Hz
|
50
|
||
|
Capacidad nominal
|
qué
|
1250-20000
|
||
|
PFR resistente
|
kV
|
70/95
|
42/2.5(Auxiliar)
|
|
|
Era un
|
kV
|
170/185
|
75
|
|
|
Grado de protección de la corteza
|
|
IP23
|
Aceite tipo 55; Tipo seco 65
|
IP23
|
|
Grado ruidoso
|
db
|
|
|
|
|
Dimensiones de apariencia
|
mm
|
Según el esquema de circuito de cableado de primacía
|
||
 |
||||
 |
||||
|
36kV/40.5kV Subestación del transformador prefabricado
|
||||
Esquemas del circuito de cableado principal de Primacy para la subestación (40,5 kV)
Nota: ofrecemos productos especiales personalizados según los requisitos del cliente.
Estos equipos también pertenecen a esta categoría de Subestaciones Prefabricadas con una función compacta y especial de AT, BT y Transformador son todos subterráneos, las personas pueden ingresar a ella a través de un pozo.
Esta subestación es apta para instalar en franja sembrada cuadrada y parque. Los clientes pueden elegir el tipo semienterrado o el tipo enterrado completo.
Croquis de la subestación semienterrada
Diagrama esquemático de la subestación completamente enterrada
Subestación prefabricada inteligente de miniaturización
Esta subestación prefabricada en serie utiliza un interruptor de anillo SF6 importado, ya que su red de alta tensión entrante y saliente se dio cuenta del sistema de anillo de potencia fácilmente, y la subestación selecciona el sistema de automatización integrado que puede realizar el modo desatendido.
