Subestación transformadora prefabricada ( transformador compacto ) Subestación de caja inteligente: La subestación de caja prefabricada es uno de los equipos de distribución más económicos, convenie

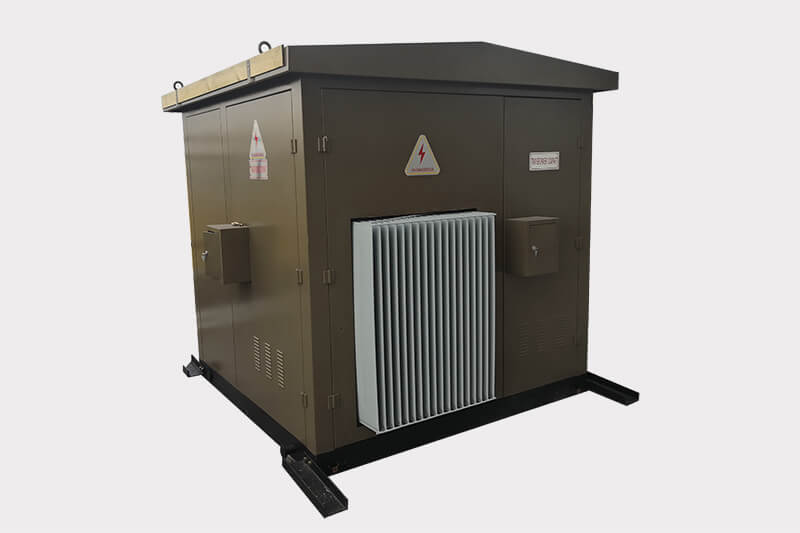

Subestación transformadora prefabricada ( transformador compacto )
Subestación de caja inteligente:
La subestación de caja prefabricada es uno de los equipos de distribución más económicos, convenientes, efectivos y nuevos. Monta un armario de distribución de alto voltaje de 12 kV (24 kV, 36 kV está disponible); Transformador y armario de distribución de baja tensión juntos, y es móvil, ensamblado en planta.
La subestación de caja prefabricada (Subestación de caja nombrada a continuación) tiene muchas ventajas, tales como: conjunto completo, cubeta pequeña, área pequeña, centro de carga entrante, mejora de la calidad de la fuente de alimentación, reducción de la pérdida del circuito, acortamiento del período de entrega de energía, ubicación flexible, adaptarse a la configuración, montaje conveniente, operación confiable, pequeña inversión, efecto rápido, etc. Es ampliamente utilizado en la distribución de energía de la república urbana, edificios de gran altura, áreas residenciales, parques y carreteras de alta velocidad, así como campos petroleros, empresas industriales y mineras, áreas de construcción temporal. El producto cumple con GB / T17467-1998 <>, DL / T537-1993 << 6-35kv box = "" subestación = "" ordering = "" technology = "" estándares = "" >>, y otros estándares.
Caracteres de función:
Voltaje del sistema: 12kV (24kV, 36kV disponible) Corriente nominal de alto voltaje: 630A o más;
Colocar el transformador 3D, reducir la pérdida, actualizar la capacidad al grado 11;
El transformador 3D de colocación, mejora el aislamiento resistente al calor al grado H, puede funcionar durante mucho tiempo en 180 ajustes;
Transformador 3D de colocación, reduce 1 / 4-1 / 5 de la cubeta de la caja;
Diseñar y hacer que la red de anillo o los usuarios finalicen según los requisitos de los usuarios;
Diseñe la caja a la configuración de la placa de acero, la configuración complicada o la configuración del paisaje del jardín según los requisitos de los usuarios;
Repare las piezas de automóvil, realice tres controles remotos, verifique los datos a distancia, a prueba de ladrones y administración de tarifas de energía;
Conjunto completo, inteligente, pequeña área, baja inversión, proyecto corto, centro de carga entrante, ahorro de energía y menor pérdida, montaje conveniente, adaptado al entorno, etc.
La corteza de la subestación está diseñada de acuerdo con la tecnología avanzada extranjera y la realidad física. Ofrecemos muchos tipos de material para costras, como tableros de acero inoxidable compuestos de aleación de aluminio y materiales no metálicos (fibra de vidrio).
Principales características de designación
El lado de alta tensión utiliza un interruptor de carga o un disyuntor de vacío. El transformador puede ser de tipo aceite sellado herméticamente y tipo seco.
La prueba de la caja es una estructura de doble capa y entre las capas está rellena de espuma. Hay tableros independientes en la sala de AT y BT, y en la sala de transformadores se instalará equipo de enfriamiento y calentador de controlador térmico automático.
Nota: ofrecemos productos especiales personalizados según los requisitos del cliente.
Entorno de servicio
a) Temperatura del aire: Temperatura máxima: + 50 ℃; Temperatura mínima: -55 ℃
b) Humedad: Humedad promedio mensual 95%; Humedad media diaria 90%.
c) Altitud sobre el nivel del mar: Altitud máxima de instalación: 2500 m
d) Aire ambiental aparentemente no contaminado por gases, vapores, etc. corrosivos e inflamables.
e) Sin sacudidas violentas frecuentes
Principales especificaciones técnicas
|
Nombre
|
Unidad
|
Equipo de HV |
Transformador
|
Equipo LV
|
|
Voltaje nominal
|
kV
|
12/24/36
|
(12/24/36)/0.4
|
0.4
|
|
Corriente nominal
|
A
|
630
|
3/75-150/3750
|
Menos que 4000
|
|
Frecuencia
|
Hz
|
50
|
||
|
Capacidad nominal
|
qué
|
50-2500
|
||
|
PFR resistente
|
kV
|
42/50/70/95
|
2.5
|
|
|
Era un
|
kV
|
75/125/170/185
|
|
|
|
Grado de protección de la corteza
|
|
IP23
|
Aceite tipo 55; Tipo seco 65
|
IP23
|
|
Grado ruidoso
|
db
|
|
|
|
|
Dimensiones de apariencia
|
mm
|
Según el esquema de circuito de cableado de primacía
|
||
General

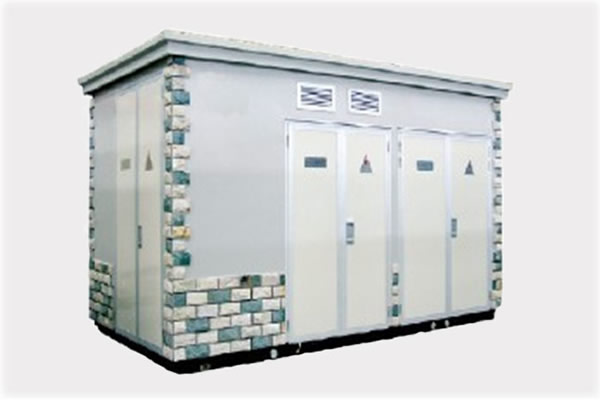

Los productos de la serie YB () son un tipo de conjunto de equipos que ensambla el aparato de conmutación de MT, el transformador y el equipo de distribución de BT de acuerdo con un esquema de conexión fijo. Esta subestación en serie es adecuada para unidades de vecindario, hoteles, sitios de trabajo a gran escala y edificios altos en los que el voltaje es de 12kV /24kV/36kV/40.5kV, la frecuencia es de 50Hz y la capacidad es inferior a 2500kVA.
Entorno de servicio
a) Temperatura del aire: Temperatura máxima: + 40 ℃; Temperatura mínima: -25 ℃
b) Humedad: Humedad promedio mensual 95%; Humedad media diaria 90%.
c) Altitud sobre el nivel del mar: Altitud máxima de instalación: 2500 m
d) Aire ambiental aparentemente no contaminado por gases, vapores, etc. corrosivos e inflamables.
e) Sin sacudidas violentas frecuentes
Principales especificaciones técnicas
| Nombre | Unidad | Equipo de HV | Transformador | Equipo LV |
| Voltaje nominal | kV | 12/24/36 | (12/24/36)/0.4 | 0.4 |
| Corriente nominal | A | 630 | 3/75-150/3750 | Menos que 4000 |
| Frecuencia | Hz | 50 | ||
| Capacidad nominal | qué | 50-2500 | ||
| PFR resistente | kV | 42/50/70/95 | 2.5 | |
| Era un | kV | 75/125/170/185 | ||
| Grado de protección de la corteza | IP23 | Aceite tipo 55; Tipo seco 65 | IP23 | |
| Grado ruidoso | db | |||
| Dimensiones de apariencia | mm | Según el esquema de circuito de cableado de primacía | ||
 |
 |
 |
||
| HV Room | Salón | Sala de transformadores | ||
Principales características de designación
La corteza de la subestación está diseñada de acuerdo con la tecnología avanzada extranjera y la realidad física. Ofrecemos muchos tipos de material para costras, como tableros de acero inoxidable compuestos de aleación de aluminio y materiales no metálicos (fibra de vidrio).
El lado de alta tensión utiliza un interruptor de carga o un disyuntor de vacío. El transformador puede ser de tipo aceite sellado herméticamente y tipo seco.
La prueba de la caja es una estructura de doble capa y entre las capas está rellena de espuma. Hay tableros independientes en la sala de AT y BT, y en la sala de transformadores se instalará equipo de enfriamiento y calentador de controlador térmico automático.
Nota: ofrecemos productos especiales personalizados según los requisitos del cliente.
Características de la subestación prefabricada de 36kV / 40.5kV
Este tipo de subestaciones son el lado AT 40,5 kV, el lado BT 0,4-12 kV y equipo completo exterior trifásico. Se utiliza ampliamente en ciudades, pueblos, fábricas y campos petroleros, muelles, etc. También se utiliza en algunas obras de construcción. Las características son volumen pequeño, instalación conveniente, bajo costo, operación segura y confiable de alta automatización. La subestación se combina con la sala de conmutación de AT, la sala de conmutación de BT, la sala de relés y la sala de transformadores.
Especificaciones técnicas principales para la subestación prefabricada de 36kV / 40.5kV
|
Nombre
|
Unidad
|
Equipo de HV
|
Transformador
|
Equipo LV
|
|
Voltaje nominal
|
kV
|
40.5
|
40.5/12/0.69/0.4
|
12/6.3/0.69/0.4
|
|
Corriente nominal
|
A
|
Menos que 1250
|
|
Menos que 4000
|
|
Frecuencia
|
Hz
|
50
|
||
|
Capacidad nominal
|
qué
|
1250-20000
|
||
|
PFR resistente
|
kV
|
70/95
|
42/2.5(Auxiliar)
|
|
|
Era un
|
kV
|
170/185
|
75
|
|
|
Grado de protección de la corteza
|
|
IP23
|
Aceite tipo 55; Tipo seco 65
|
IP23
|
|
Grado ruidoso
|
db
|
|
|
|
|
Dimensiones de apariencia
|
mm
|
Según el esquema de circuito de cableado de primacía
|
||
 |
||||
 |
||||
|
36kV/40.5kV Subestación del transformador prefabricado
|
||||
Esquemas del circuito de cableado principal de Primacy para la subestación (40,5 kV)
Nota: ofrecemos productos especiales personalizados según los requisitos del cliente.
Estos equipos también pertenecen a esta categoría de subestaciones prefabricadas con una función compacta y especial de AT, BT y transformador son todos subterráneos. La gente puede entrar a él a través de un pozo.
Esta subestación es apta para instalar en franja sembrada cuadrada y parque. Los clientes pueden elegir el tipo semienterrado o el tipo enterrado completo.
Croquis de la subestación semienterrada
Diagrama esquemático de la subestación completamente enterrada
