General

Los productos de la serie YB () son un tipo de conjunto de equipos que ensambla el aparato del interruptor MV, el transformador, el equipo de distribución del VI de acuerdo con el esquema de conexión fija. Esta subestación de la serie es adecuada para la unidad de vecindario, hotel, sitio de trabajo a gran escala y un alto edificio de que el voltaje es de 12kV /24kV/36KV/40.5KV, la frecuencia es de 50Hz y la capacidad es de menos de 2500kVA.

Entorno de servicio

a) Temperatura del aire: temperatura máxima: +40 ℃; Temperatura mínima: -25 ℃
b) Humedad: humedad promedio mensual 95%; Humedad promedio diaria 90%.
c) Altitud por encima del nivel del mar: Instalación máxima Altitud: 2500m
d) Aire ambiental no aparentemente contaminado por gas corrosivo y inflamable, vapor, etc.
e) sin batido violento frecuente

Principales especificaciones técnicas

Name	Unidad	Equipo de HV	Transformador	Equipo LV
Voltaje nominal	kV	12/24/36	(12/24/36)/0.4	0.4
Corriente nominal	A	630	3/75-150/3750	Menos que 4000
Frecuencia	Hz	50
Capacidad nominal	qué	50-2500
PFR resistente	kV	42/50/70/95		2.5
Era un	kV	75/125/170/185
Grado de protección de la corteza		IP23	Aceite tipo 55; Tipo seco 65	IP23
Grado ruidoso	db
Dimensiones de apariencia	mm	Según el esquema de circuito de cableado de primacía
Sala de hv		Salón		Sala de transformadores

Características de designación principales

La corteza de la subestación está diseñada de acuerdo con la tecnología avanzada extranjera y la realidad física. Proporcionamos muchos tipos de material de corteza, como tablero de acero inoxidable de acero de aleación de aluminio y material de acero inoxidable y material no metálico (fibra de vidrio).

El lado de HV del lado de uso de HV o el interruptor de circuito de vacío. El transformador podría ser tipo aceite de tipo sellado herméticamente y tipo seco.

La prueba de la caja es la estructura de doble capas y entre las capas se llena con espuma. Hay tableros independientes en la sala de HV y LV, y en la sala del transformador instalarán calentador de controlador térmico automático y equipos de enfriamiento.

Nota: Ofrecemos productos personalizados especiales de acuerdo con el requisito del cliente.

36kV/40.5kV Características de la subestación prefabricada

Estas subestaciones de tipo son el lado de HV 40.5 kV, el lado del VI 0.4-12 kV y el ajuste de completa fase al exterior. Las características son de pequeño volumen, instalación conveniente, bajo costo, operación segura y confiable de alta automatización. La subestación se combina con HV Switch Room, Lvswitch Room, Relay Sala y Transformer Room.

Principales especificaciones técnicas para una subestación prefabricada de 36kV/40.5kV

Nombre	Unidad	Equipo de HV	Transformador	Equipo LV
Voltaje nominal	kV	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
Corriente nominal	A	Menos que 1250		Menos que 4000
Frecuencia	Hz	50
Capacidad nominal	qué	1250-20000
PFR resistente	kV	70/95		42/2.5(Auxiliar)
Era un	kV	170/185		75
Grado de protección de la corteza		IP23	Aceite tipo 55; Tipo seco 65	IP23
Grado ruidoso	db
Dimensiones de apariencia	mm	Según el esquema de circuito de cableado de primacía

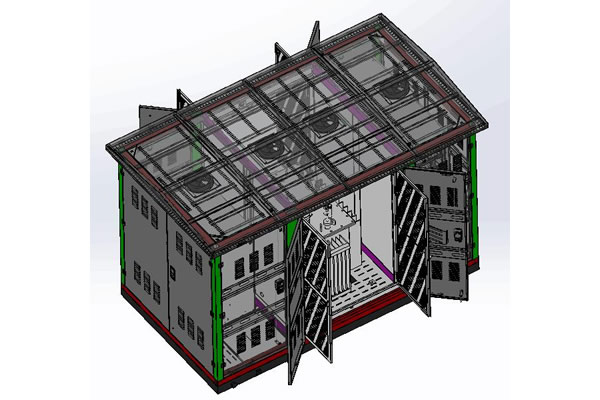

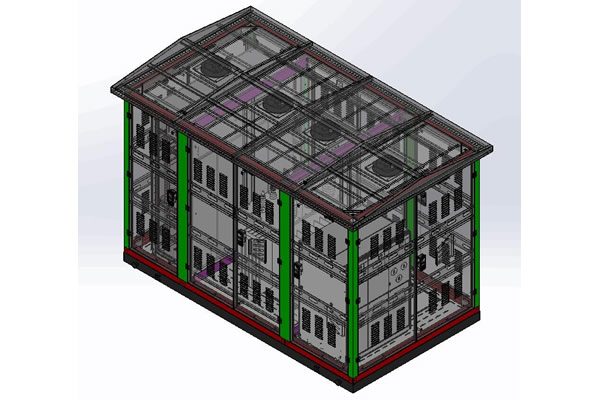

36kV/40.5kV Subestación del transformador prefabricado

Esquemas de circuito de cableado de primacía principal para la subestación (40.5kV)

Nota: Ofrecemos productos personalizados especiales de acuerdo con el requisito del cliente.

Estos equipos también pertenecen a esta categoría de subestación prefabricada con una función compacta y especial de HV, LV y Transformer son todos bajo tierra. La gente puede entrar en un pozo.

Esta subestación es adecuada para la instalación en una tira cuadrada y parque, los clientes pueden elegir tipo medio enterrado o tipo entero.

Sketch Mapa de subestación a medias

Diagrama de boceto de la subestación enterrada
