Transformadores montados en la almohadilla trifásica Rockwill Ofrezca una elección de alta eficiencia, alta eficiencia ambientalmente responsable. Las unidades tienen líquido alto en el punto de fueg
Rockwill ofrece una opción ambientalmente responsable, de alta eficiencia y más segura. Las unidades tienen fluido de alto punto de fuego, que proporcionan beneficios de seguridad contra incendios y una vida proyectada mucho más allá de la de un transformador tradicional de aceite mineral. Estos transformadores eficientes y rentables usan y NBSP; Envirotemp & Trade; FR3 y comercio; líquido. Los transformadores se fabrican en 50 a 10,000 kVa, en clases de voltaje primario de 11kV, 15 kV, 25 kV y 35 kV.
|
qué
|
50-20,000
|
|
Primary Voltage
|
Up to 34,500 V
|
|
Secondary Voltage
|
208-14,400 V
|
Fase de información ambiental, transformadores montados en almohadillas, para su uso en sistemas de distribución de energía subterránea, son los más adecuados para aplicaciones comerciales en áreas de acceso público y donde se requiere servicio subterráneo. Estos transformadores cumplen con los requisitos de diseño modernos para la flexibilidad y proporcionan una instalación visualmente agradable. La construcción permite la instalación en ubicaciones accesibles al público en general sin la necesidad de cercas de protección o bóvedas. Estas unidades son ideales para edificios de apartamentos, escuelas, hospitales, centros comerciales, edificios comerciales o sitios industriales.
-Construcción de tanque sellado
-Consideraciones especiales de eliminación de residuos
-Límite de temperatura de aislamiento: 120 ° C
-Aumento de temperatura: 65 ° C (estándar); 55 ° C o 55/65 ° C (opcional)
Opciones de diseño especiales
-Requisitos especiales de sonido
-Requisitos especiales de altitud
-Diseños de reacondicionamiento
-Requisitos de mayor eficiencia
-Condiciones ambientales especiales
Estándares aplicables
-IEEE C57.12.00 — Requisitos generales estándar para transformadores de regulación, potencia y distribución sumergidos en líquido
-IEEE C57.12.34 — Requisitos para transformadores de distribución trifásicos autoenfriados, tipo pedestal, de 2,500 kVA y más pequeños: alto voltaje, 34,500 GrdY / 19,920 V y menos; Bajo voltaje, 480 V y menos
-IEEE C57.12.28 — Estándar para equipos montados en pedestal — Integridad del gabinete
-IEEE C57.12.70 — Estándar para marcas de terminales y conexiones para transformadores de distribución y potencia
-IEEE C57.12.80 — Terminología estándar para transformadores de potencia y distribución
-IEEE C57.12.90 — Código de prueba estándar para distribución sumergida en líquido, pruebas de cortocircuito de transformadores de distribución y potencia
-IEEE C57.13 — Requisitos para transformadores de medida
-ANSI / IEEE 386 — Sistemas de conectores aislados separables para sistemas de distribución de energía por encima de 600 V
-ASTM D877 — Método de prueba para voltaje de ruptura dieléctrica de líquidos aislantes usando electrodos de disco
-NEMA AB1 — Disyuntores de caja moldeada
-NEMA TR1 — Transformadores, reguladores y reactores
Principales características de designación
La corteza de la subestación está diseñada de acuerdo con la tecnología avanzada extranjera y la realidad física. Ofrecemos muchos tipos de material para costras, como tableros de acero inoxidable compuestos de aleación de aluminio y materiales no metálicos (fibra de vidrio).
El lado de alta tensión utiliza un interruptor de carga o un disyuntor de vacío. El transformador puede ser de tipo aceite sellado herméticamente y tipo seco.
La prueba de la caja es una estructura de doble capa y entre las capas está rellena de espuma. Hay tableros independientes en la sala de AT y BT, y en la sala de transformadores se instalará equipo de enfriamiento y calentador de controlador térmico automático.
Nota: ofrecemos productos especiales personalizados según los requisitos del cliente.
Technical Service:
ROCKWILL®, China. Provide with best support
Tel: 0086-577-27869969
Email: barry@rockwill.cn
Entorno de servicio
a) Temperatura del aire: Temperatura máxima: + 40 ℃; Temperatura mínima: -25 ℃
b) Humedad: Humedad promedio mensual 95%; Humedad media diaria 90%.
c) Altitud sobre el nivel del mar: Altitud máxima de instalación: 2500 m
d) Aire ambiente aparentemente no contaminado por gases, vapores, etc. corrosivos e inflamables.
e) Sin sacudidas violentas frecuentes
Principales especificaciones técnicas
| Nombre | Unidad | Equipo de HV | Transformador | Equipo LV |
| Voltaje nominal | kV | 12/24/36 | (12/24/36)/0.4 | 0.4 |
| Corriente nominal | A | 630 | 3/75-150/3750 | Menos que 4000 |
| Frecuencia | Hz | 50 | ||
| Capacidad nominal | qué | 50-2500 | ||
| PFR resistente | kV | 42/50/70/95 | 2.5 | |
| Era un | kV | 75/125/170/185 | ||
| Grado de protección de la corteza | IP23 | Aceite tipo 55; Tipo seco 65 | IP23 | |
| Grado ruidoso | db | |||
| Dimensiones de apariencia | mm | Según el esquema de circuito de cableado de primacía | ||
 |
 |
 |
||
| Salle HV | Chambre LV | Chambre de transformateur | ||
Entorno de servicio
a) Temperatura del aire: temperatura máxima: +40 ℃; Temperatura mínima: -25 ℃
b) Humedad: humedad promedio mensual 95%; Humedad promedio diaria 90%.
c) Altitud por encima del nivel del mar: Instalación máxima Altitud: 2500m
d) Aire ambiental no aparentemente contaminado por gas corrosivo y inflamable, vapor, etc.
e) sin batido violento frecuente
Principales especificaciones técnicas
| Nombre | Unidad | Equipo de HV | Transformador | Equipo LV |
| Voltaje nominal | kV | 12/24/36 | (12/24/36)/0.4 | 0.4 |
| Corriente nominal | A | 630 | 3/75-150/3750 | Menos que 4000 |
| Frecuencia | Hz | 50 | ||
| Capacidad nominal | qué | 50-2500 | ||
| PFR resistente | kV | 42/50/70/95 | 2.5 | |
| Era un | kV | 75/125/170/185 | ||
| Grado de protección de la corteza | IP23 | Aceite tipo 55; Tipo seco 65 | IP23 | |
| Grado ruidoso | db | |||
| Dimensiones de apariencia | mm | Según el esquema de circuito de cableado de primacía | ||
|
|
|
||
| Sala de hv | Salón | Sala de transformadores | ||
Características de designación principales
La corteza de la subestación está diseñada de acuerdo con la tecnología avanzada extranjera y la realidad física. Proporcionamos muchos tipos de material de corteza, como tablero de acero inoxidable de acero de aleación de aluminio y material de acero inoxidable y material no metálico (fibra de vidrio).
El lado de HV del lado de uso de HV o el interruptor de circuito de vacío. El transformador podría ser tipo aceite de tipo sellado herméticamente y tipo seco.
La prueba de la caja es la estructura de doble capas y entre las capas se llena con espuma. Hay tableros independientes en la sala de HV y LV, y en la sala del transformador instalarán calentador de controlador térmico automático y equipos de enfriamiento.
Nota: Ofrecemos productos personalizados especiales de acuerdo con el requisito del cliente.

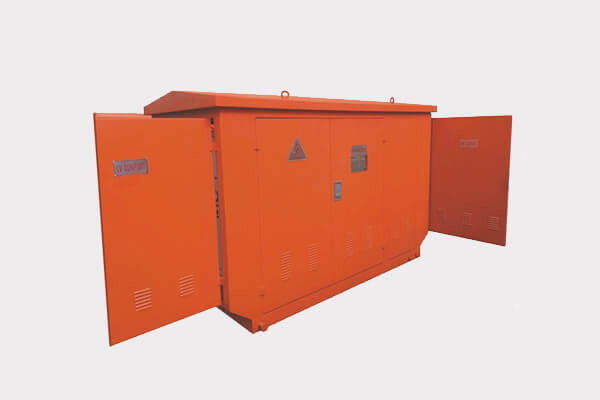

36kV/40.5kV Características de la subestación prefabricada
Estas subestaciones de tipo son el lado de HV 40.5 kV, el lado del VI 0.4-12 kV y el ajuste de completa fase al exterior. Las características son de pequeño volumen, instalación conveniente, bajo costo, operación segura y confiable de alta automatización. La subestación se combina con HV Switch Room, Lvswitch Room, Relay Sala y Transformer Room.
Principales especificaciones técnicas para una subestación prefabricada de 36kV/40.5kV
|
Nombre
|
Unidad
|
Equipo de HV
|
Transformador
|
Equipo LV
|
|
Voltaje nominal
|
kV
|
40.5
|
40.5/12/0.69/0.4
|
12/6.3/0.69/0.4
|
|
Corriente nominal
|
A
|
Menos que 1250
|
|
Menos que 4000
|
|
Frecuencia
|
Hz
|
50
|
||
|
Capacidad nominal
|
qué
|
1250-20000
|
||
|
PFR resistente
|
kV
|
70/95
|
42/2.5(Auxiliar)
|
|
|
Era un
|
kV
|
170/185
|
75
|
|
|
Grado de protección de la corteza
|
|
IP23
|
Aceite tipo 55; Tipo seco 65
|
IP23
|
|
Grado ruidoso
|
db
|
|
|
|
|
Dimensiones de apariencia
|
mm
|
Según el esquema de circuito de cableado de primacía
|
||
 |
||||
 |
||||
|
36kV/40.5kV Subestación del transformador prefabricado
|
||||
Esquemas de circuito de cableado de primacía principal para la subestación (40.5kV)
Nota: Ofrecemos productos personalizados especiales de acuerdo con el requisito del cliente.
Estos equipos también pertenecen a esta categoría de subestación prefabricada con una función compacta y especial de HV, LV y Transformer son todos bajo tierra. La gente puede entrar en un pozo.
Esta subestación es adecuada para la instalación en una tira cuadrada y parque, los clientes pueden elegir tipo medio enterrado o tipo entero.
Sketch Mapa de subestación a medias
Diagrama de boceto de la subestación enterrada
Subestación prefabricada inteligente de miniaturización
Esta subestación prefabricada en serie utiliza un interruptor de anillo SF6 importado, ya que su red de alta tensión entrante y saliente se dio cuenta del sistema de anillo de potencia fácilmente. Y la subestación selecciona el sistema de automatización integrado que puede realizar el modo desatendido.
