Esquemas del circuito de cableado principal de Primacy para subestación

General

Los productos de la serie YB () son un tipo de conjunto de equipos que ensambla el aparato de conmutación de MT, el transformador y el equipo de distribución de BT de acuerdo con un esquema de conexión fijo. Esta subestación en serie es adecuada para unidades de vecindario, hoteles, sitios de trabajo a gran escala y edificios altos en los que el voltaje es de 12kV /24kV/36kV/40.5kV, la frecuencia es de 50Hz y la capacidad es inferior a 2500kvA.

Entorno de servicio

a) Temperatura del aire: Temperatura máxima: + 40 ℃; Temperatura mínima: -25 ℃
b) Humedad: Humedad promedio mensual 95%; Humedad media diaria 90%.
c) Altitud sobre el nivel del mar: Altitud máxima de instalación: 2500 m
d) Aire ambiente aparentemente no contaminado por gases, vapores, etc. corrosivos e inflamables.
e) Sin sacudidas violentas frecuentes

Principales especificaciones técnicas

Nombre	Unidad	Equipo de HV	Transformador	Equipo LV
Voltaje nominal	kV	12/24/36	(12/24/36)/0.4	0.4
Corriente nominal	A	630	3/75-150/3750	Menos que 4000
Frecuencia	Hz	50
Capacidad nominal	kVA	50-2500
PFR resistente	kV	42/50/70/95		2.5
Era un	kV	75/125/170/185
Grado de protección de la corteza		IP23	Aceite tipo 55; Tipo seco 65	IP23
Grado ruidoso	db
Dimensiones de apariencia	mm	Según el esquema de circuito de cableado de primacía
Sala de hv		Salón		Sala de transformadores

Principales características de designación

La corteza de la subestación está diseñada de acuerdo con la tecnología avanzada extranjera y la realidad física. Ofrecemos muchos tipos de material para costras, como tableros de acero inoxidable compuestos de aleación de aluminio y materiales no metálicos (fibra de vidrio).

El lado de alta tensión utiliza un interruptor de carga o un disyuntor de vacío. El transformador puede ser de tipo aceite sellado herméticamente y tipo seco.

La prueba de la caja es una estructura de doble capa y entre las capas está rellena de espuma. Hay tableros independientes en la sala de AT y BT, y en la sala de transformadores se instalará equipo de enfriamiento y calentador de controlador térmico automático.

Nota: ofrecemos productos especiales personalizados según los requisitos del cliente.

Características de la subestación prefabricada de 36kV / 40.5kV

Este tipo de subestaciones son el lado AT 40,5 kV, el lado BT 0,4-12 kV y equipo completo exterior trifásico. Se utiliza ampliamente en ciudades, pueblos, fábricas y campos petroleros, muelles, etc. También se utiliza en algunas obras de construcción. Las características son volumen pequeño, instalación conveniente, bajo costo, operación segura y confiable de alta automatización. La subestación se combina con la sala de conmutación de AT, la sala de conmutación de BT, la sala de relés y la sala de transformadores.

Especificaciones técnicas principales para la subestación prefabricada de 36kV / 40.5kV

Nombre	Unidad	HV equipment	Transformador	Equipo LV
Voltaje nominal	kV	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
Corriente nominal	A	Menos que 1250		Menos que 4000
Frecuencia	Hz	50
Capacidad nominal	qué	1250-20000
PFR resistente	kV	70/95		42/2.5(Auxiliar)
Era un	kV	170/185		75
Grado de protección de la corteza		IP23	Aceite tipo 55; Tipo seco 65	IP23
Grado ruidoso	db
Dimensiones de apariencia	mm	Según el esquema de circuito de cableado de primacía

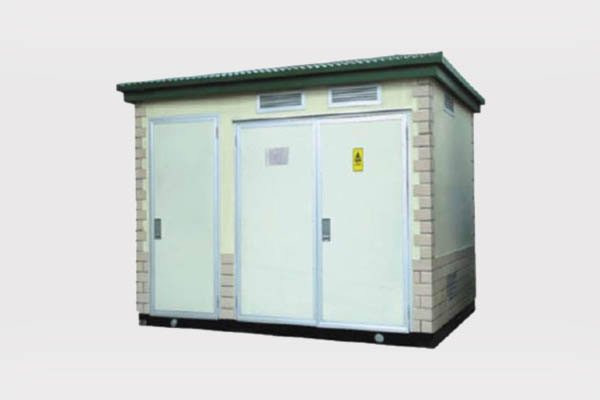

36kV/40.5kV Subestación del transformador prefabricado

Esquemas de circuito de cableado de primacía principal para la subestación (40.5kV)

Nota: ofrecemos productos especiales personalizados según los requisitos del cliente.

Miniaturización subestación prefabricada inteligente

Esta subestación prefabricada en serie utiliza un interruptor de anillo SF6 importado, ya que su red de alta tensión entrante y saliente se dio cuenta del sistema de anillo de potencia fácilmente. Y la subestación selecciona el sistema de automatización integrado que puede realizar el modo desatendido.

Estos equipos también pertenecen a esta categoría de subestación prefabricada con una función compacta y especial de HV, LV y Transformer son todos bajo tierra. La gente puede entrar en un pozo.

Esta subestación es adecuada para la instalación en una tira cuadrada y parque, los clientes pueden elegir tipo medio enterrado o tipo entero.

Sketch Mapa de subestación a medias

Diagrama de boceto de la subestación enterrada
